Ürün Detayları

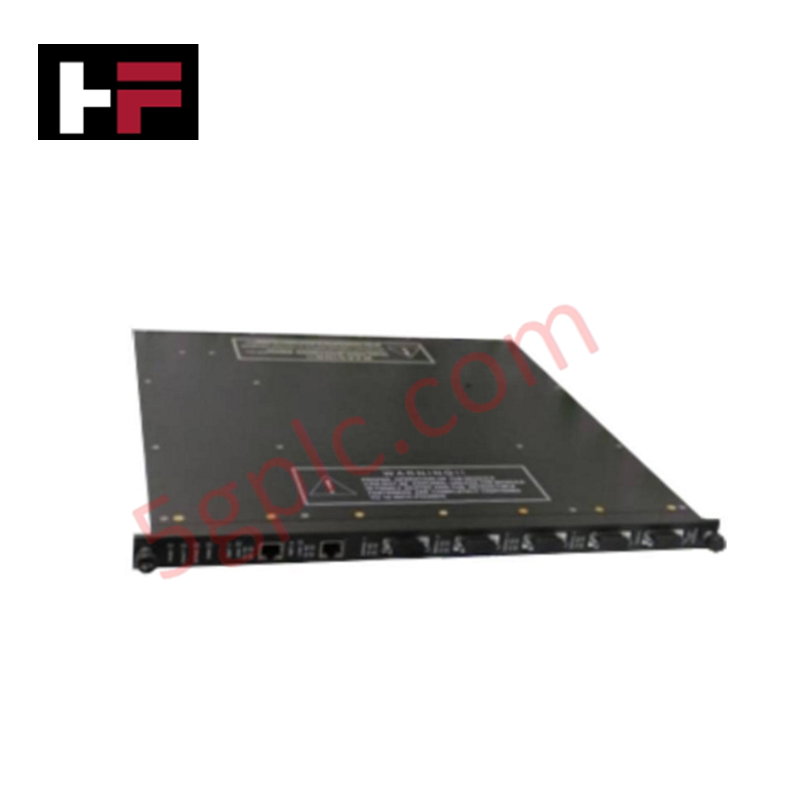

Triconex 3564, ayrıca 3564 Dijital Giriş Modülü olarak da kataloglanmıştır, Tricon güvenlik sistemi platformlarında 24 VDC ayrık sinyal alımı için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 3564 |
| Marka | Triconex |
| Ağırlık | 200 g |
| Boyutlar | 110 mm x 26 mm x 170 mm |
| Çalışma Sıcaklığı | -40 °C ile +70 °C arası |
| Güç Tüketimi | Belirtilmemiş |
| Giriş Voltajı | 24 VDC |
| Giriş Akımı | 20 mA |
| Giriş Empedansı | 10 kOhm |
| Yanıt Süresi | 1 ms |
SIS TMR Mimarisi ve Galvanik İzolasyon
Triconex 3564, hata toleranslı sinyal izleme sağlamak için üç modüllü yedeklilik (TMR) 2oo3 mimarisi içinde kullanılmak üzere tasarlanmıştır. Modül, alan tarafı sensör devrelerini sistem arka planından ayırmak için opto-izoleli, ortak girişler kullanır ve böylece güçlü elektriksel gürültü bağışıklığı sağlar. SIL3 sertifikasyon gereksinimlerine uygun olarak, modül hata güvenli durumu uygular; dahili donanım tutarsızlıkları veya açılış kendi kendine test (POST) hataları tespit edildiğinde, modül ana işlemciye tanısal bir hata bildirir ve güvenlik mantık çözücüsüne yanlış sinyal verisi girmesini engeller.
Sıkça Sorulan Sorular
S: 3564 modülü yük altındayken sıcak takmaya izin verir mi?
C: Evet, 3564 Tricon kasası içinde sıcak takma için tasarlanmıştır. Modül çıkarılmadan önce sistem mantığının giriş durumu değişikliğini hesaba kattığından emin olun, aksi takdirde yanlış tetiklemeler oluşabilir.
S: Ortak toprak konfigürasyonunun saha kablolamasına etkisi nedir?
C: Ortak giriş mimarisi, tüm saha sinyallerinin ortak bir referans potansiyelini paylaşmasını gerektirir. Kullanıcılar, sinyal dönüş yolları arasında potansiyel farkı olmadığından emin olmalı, aksi halde 20 mA giriş sınırını aşan toprak döngüsü akımları oluşabilir.
Saha Kurulum Kılavuzu
- Modül anahtarının dijital giriş modülleri için ayrılmış kasa yuvasıyla uyumlu olduğunu doğrulayın.
- Modülü kasa raylarına yerleştirin ve arka plan konektörüne tam oturması için sıkıca bastırın.
- Ön paneldeki sabit vidaları sıkın, böylece sürekli bir kasa toprak bağlantısı sağlanır.
- 24 VDC sinyal kablolarını yüksek voltajlı AC hatlarından uzak tutun, endüktif kaplama ve parazit oluşumunu önleyin.
- Nokta-noktaya döngü kontrolü sırasında modül durum LED’lerini ve Tricon kontrolör giriş haritalamasını izleyerek sinyal durum değişikliklerini doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
