Ürün Detayları
Ürün Açıklaması

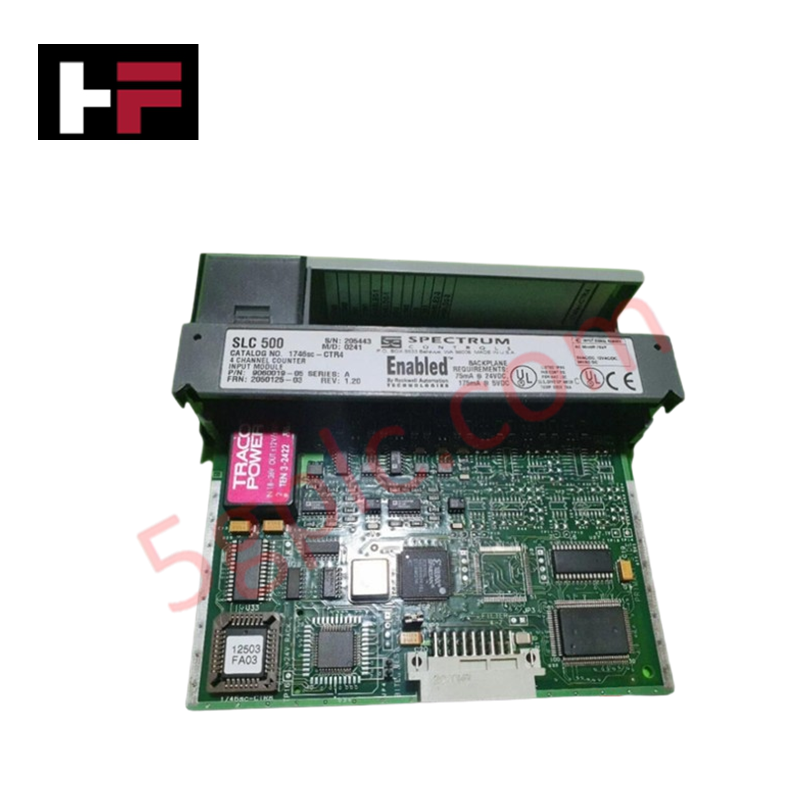

Allen-Bradley Sayıcı / Debimetre Giriş Modülü – Model: 1746sc-CTR4 1746sc-CTR4, Allen-Bradley SLC 500 serisi için özel olarak tasarlanmış, sayıcı ve debimetre uygulamalarını destekleyen bir giriş modülüdür. Tek uçlu sayıcılar, kuadratur kodlama ve etkinleştirme kontrol hatları dahil olmak üzere çeşitli giriş tiplerini destekler. Yüksek hızlı sayma kapasitesi, seçilebilir filtreler ve hassas doğruluk özellikleriyle bu modül, endüstriyel ölçüm ve izleme görevleri için idealdir.
Teknik Özellikler
-
Üretici: Allen-Bradley (Rockwell Automation)
-
Ürün Serisi: SLC 500
-
Model: 1746sc-CTR4
-
Tip: Sayıcı / Debimetre Giriş Modülü
-
Giriş Sayısı: 4 diferansiyel sayıcı girişi
-
Kuadratur Kodlama: 2 kanal desteklenir
-
Etkinleştirme Kontrol Hatları: 2 kanal
-
Giriş Gerilim Aralıkları: AC (50 mV–75 V tepe), DC (5 V, 12 V, 24 V)
-
Giriş Frekansı: AC ve DC için 50 kHz’ye kadar
-
Sayıcı Hızı: 0–50 kHz
-
Maksimum Sayım Değeri: Moduna bağlı olarak ±32K veya ±8M
-
Kanal Güncelleme Süresi: Kanal başına 4 ms
-
Giriş Empedansı: 25 kΩ
-
Logic Seviyeleri: VIL ≤ 1.0 V, VIH ≥ 3.5 V, Vmax 75 V
-
Backplane Akım Çekimi: 5 VDC’de 225 mA
-
Güç Tüketimi: Maksimum 1.75 W
-
Filtreler: Dijital filtre (varsayılan 50 kHz, opsiyonel 30 kHz), Analog filtre (15 kHz)
-
Doğruluk:
-
Sayıcı modu: ±1 sayım
-
Anlık oran: 50 kHz’de ±%1, 1 Hz’de ±%0.001
-
Ortalama oran: ±1 Hz
-
Veri Formatı:
-
Sayıcı modu: -8.388.608 ile +8.388.607 arası
-
Oran modu: -32.768 ile +32.767 arası
-
Arıza Tespiti: Tüm modlar için aşım ve eksik aralık durum bitleri
-
Slot Genişliği: Tek slot
-
Ağırlık: 0,38 lbs (0,17 kg)
Uygulama Senaryoları
-
Endüstriyel proseslerde akış ölçümü
-
Otomasyon sistemlerinde yüksek hızlı sayma uygulamaları
-
Hareket kontrolü için kuadratur enkoder geri bildirimi
-
Hassas oran ve sayım doğruluğu gerektiren makine seviyesi izleme
Sıkça Sorulan Sorular
S: 1746sc-CTR4 kaç adet sayıcı girişi sağlar? C: Dört diferansiyel sayıcı girişi sağlar.
S: Kuadratur kodlamayı destekliyor mu? C: Evet, iki kanal kuadratur kodlama desteklenir.
S: Maksimum giriş frekansı nedir? C: Hem AC hem DC sinyaller için 50 kHz’ye kadar.
S: Hangi kontrolörlerle uyumludur? C: Allen-Bradley SLC 500 serisi için tasarlanmıştır.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
