Ürün Detayları
Ürün Genel Bakış

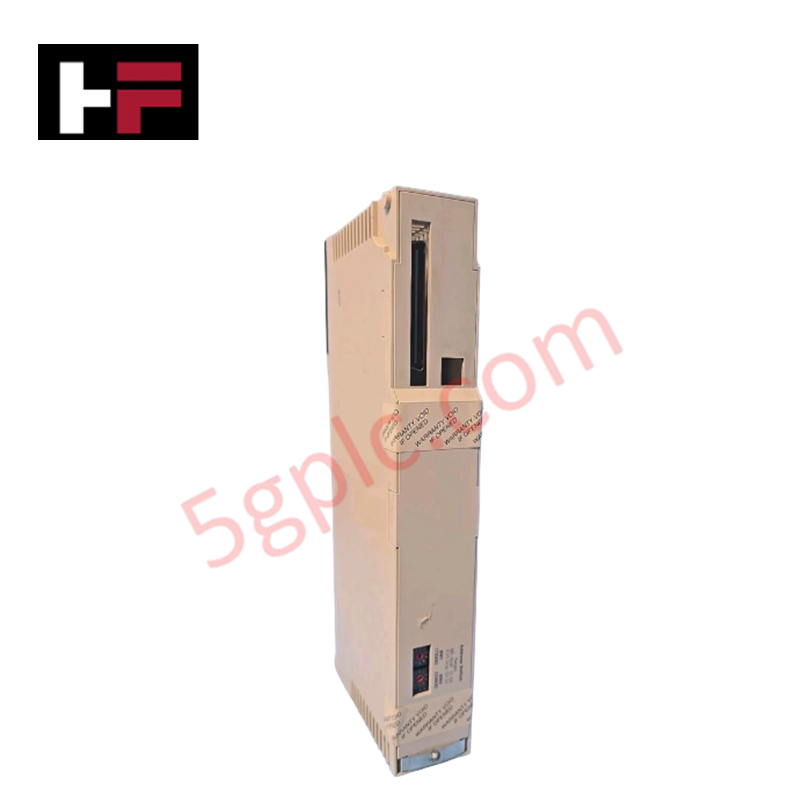

Schneider Electric 140CPU11303 , Modicon Quantum otomasyon platformunun merkezi işlem birimi olarak görev yapar. 20 MHz hızında çalışan 80186 işlemci mimarisi üzerine inşa edilen bu CPU, karmaşık mantık yürütme işlemlerini gerçekleştirir ve yerel ile uzak ağlar arasında yüksek hızlı G/Ç iletişimini koordine eder. 368 kB dahili RAM desteği sunar ve Concept ile ProWORX 32 programlama ortamlarıyla sorunsuz entegrasyon sağlar. Bu işlemciyi %100 orijinal ve sıfır ekipman olarak temin ediyoruz; böylece eski Quantum kontrol sistemlerinin bakımını yapmak veya genişletmek için kesin bir donanım çözümü sunar.
Teknik Özellikler
140CPU11303, dağıtık endüstriyel mimariler için belirlenebilir yürütme süreleri ve çok yönlü ağ seçenekleri sunar.
| Özellik | Teknik Detay |
| İşlemci Adı | 80186 |
| Saat Frekansı | 20 MHz |
| Dahili RAM | 368 kB |
| Talimat Yürütme Süresi | 1K LL984 talimat başına 0,3 ila 1,4 ms |
| İletişim Portları | 1x Modbus Plus, 1x Modbus RS232 |
| G/Ç Kapasitesi (Yerel) | Maksimum 64 Giriş / 64 Çıkış |
| G/Ç Kapasitesi (Uzak) | 64 Giriş / 64 Çıkış |
| Dağıtık Düğümler | 3 ağda toplam 63 düğüm |
| Uzak Düğümler | 2 ağda toplam 31 düğüm |
| Pil Ömrü | 10 yıl (1,2 AH Lityum) |
| Veriyolu Akım Gereksinimi | 790 mA |
Mühendislik Avantajları
-
Optimum Mantık İşleme: 80186 işlemci, 1K talimatı sadece 0,3 ms gibi kısa sürede yürütür. Bu hızlı işlem gücü, yüksek hızlı endüstriyel makineler üzerinde hassas kontrol sağlar, çevrim sürelerini kısaltır ve verimliliği artırır.
-
Çift Ağ Desteği: Bu CPU, ön panelde bir Modbus Plus ve bir Modbus RS232 portunu doğrudan entegre eder. Bu çift arayüz tasarımı, ek donanım gerektirmeden eş düzey yüksek seviyeli ağ iletişimi ile yerel HMI veya programlama araçlarına aynı anda bağlanmayı mümkün kılar.
-
Geniş Uzak G/Ç Kapsamı: 140CPU11303, 31 uzak düğüm ve 63 dağıtık düğümü yönetebilir. Bu geniş ağ kapasitesi, mühendislerin büyük tesis çapındaki kontrol sistemlerini tek bir Quantum rafında toplamasına olanak tanır.
-
Güvenilir Bellek Koruması: Yüksek kapasiteli 1,2 AH Lityum pil, dahili RAM’i 10 yıla kadar korur. Bu, kritik uygulama mantığınızın ve kayıtlarınızın uzun süreli elektrik kesintileri veya sezonluk tesis kapanışları sırasında bile sağlam kalmasını sağlar.
-
Yazılım Uyumluluğu: Concept ve ProWORX 32 ile tam uyumluluk, mevcut proje dosyalarının doğrudan indirilmesine olanak tanır. Bu, eski Quantum donanımı değiştirirken mühendislik iş gücünü ve devreye alma risklerini azaltır.
Sıkça Sorulan Sorular
-
140CPU11303 ayrı bir matematiksel yardımcı işlemci gerektirir mi? Hayır. Bu model, matematiksel yardımcı işlemci olmadan çalışır. Standart aritmetik ve mantık işlemlerini 80186 temel talimat seti ile verimli şekilde gerçekleştirir.
-
Pil değişimi sırasında programımı kaybeder miyim? CPU, rafın gücü açıkken pil değişimine izin verir. Değişim öncesi ve sonrası "Bat" durum LED’ini kontrol ederek yeni pilin doğru şekilde yerleştiğinden ve gerekli voltajı sağladığından emin olun.
-
Bu, eski 140CPU113 serisi modüllerin doğrudan yerini alır mı? 140CPU11303, standart Quantum arka planlarına uyar. Ancak doğru G/Ç eşlemesi için mevcut yazılım sürümünüzü (Concept veya ProWORX) kontrol ederek "-03" donanım revizyonunu desteklediğinden emin olun.
-
Bu ürünün durumu nedir? 140CPU11303’ün %100 Sıfır orijinal Schneider Electric stoğu olduğunu garanti ediyoruz. Ürün, orijinal fabrika mühürlü kutusunda, birincil lityum pil ve teknik dokümanlarıyla birlikte teslim edilir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
