Ürün Detayları

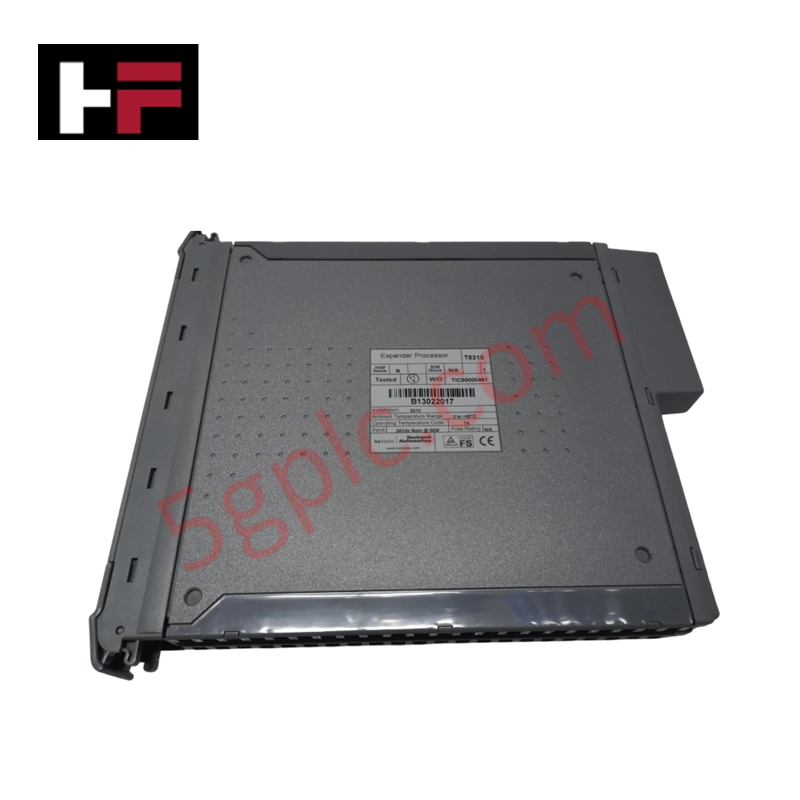

ICS Triplex T8310, aynı zamanda T8310 Trusted Expander Processor Module olarak da kataloglanmıştır, Trusted TMR sistem mimarileri içinde şasi arası sinyal genişletme ve iletişim işleme için özel bir donanım bileşeni olarak çalışır. Ünite, TC-301 bakır kablo ile 30 m'ye kadar veya T8314 optik medya dönüştürücülerle eşleştirildiğinde 10 km'ye kadar uzak genişleme bağlantılarını yönetir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | T8310 |
| Marka | ICS Triplex |
| Menşei | Birleşik Krallık |
| Ağırlık | 1.33 kg (2.9 lb) |
| Boyutlar | 266 mm x 31 mm x 303 mm (10.5 in x 1.2 in x 12.0 in) |
| Çalışma Sıcaklığı | 0 °C ile +60 °C (+32 °F ile +140 °F) |
| Güç Tüketimi | 45 W (Backplane Dağılımı) |
| Backplane Besleme Voltajı | 20 VDC ile 32 VDC |
| Modül Yuvası Konumu | T8300 Expander Processor Yuvası |
| İzolasyon Voltajı | 50 V Temel İzolasyon (Modül ile Backplane arası) |
| Sigorta | Dahili (Kullanıcı Servisi Yok) |
| Maksimum Bakır Mesafe | 30 m (TC-301 bakır kablo kullanılarak) |
| Maksimum Optik Mesafe | 10 km (T8314 Fibre TX/RX birimleri kullanılarak) |
| Bağıl Nem | %10 ile %95 yoğuşmasız |
Yüksek Güvenilirlikli Emniyet Kontrolü ve TMR Mimarisi
T8310 modülü, dağıtılmış güvenlik enstrümantasyon platformlarında SIL3 sertifikasyon kriterlerini karşılamak için üçlü modüler yedeklilik (TMR) 2oo3 mimarisini içerir. Üçlü otobüs kanalları, donanım seçici mantığı ile modüller arası otobüs (IMB) üzerinden gelen ve giden veri çerçevelerini işler, sinyal iletimi sırasında hata güvenli durum yürütmesini sağlar. 50 V temel izolasyon, birincil işleme devrelerini backplane güç kaynağından izole ederek genişletici şasi zincirleri boyunca geçici gürültü yayılımını engeller.
Sıkça Sorulan Sorular
S: T8310 modülü kullanılarak yapılan genişletici şasi bağlantılarında iletim mesafesi sınırları nelerdir?
C: TC-301 kablo kullanılarak yapılan doğrudan bakır bağlantılar 30 m'ye kadar desteklerken, T8314 Fibre TX/RX birimleri ile yapılan optik bağlantılar 10 km'ye kadar mesafeleri destekler.
S: T8310 içindeki dahili güç sigortalarına saha bakımında erişilebilir mi?
C: Hayır. Dahili sigorta bileşenleri modül montajına entegre edilmiştir ve kullanıcı tarafından servis yapılamaz.
S: Hangi raf şasi yuvası T8310 genişletici işlemciyi kabul eder?
C: T8310, T8300 şasisinin özel genişletici işlemci yuvalarına doğrudan takılmak üzere tasarlanmıştır.
Saha Kurulum Kılavuzu
- Modülü T8300 şasi yuvasına takmadan önce güç kapatılmalı veya backplane voltaj sınırları (20 VDC ile 32 VDC) doğrulanmalıdır.
- Top ve alt sabit vidalar, topraklama sürekliliğini sağlamak ve titreşim nedeniyle konnektör yer değiştirmesini önlemek için sıkılmalıdır.
- Uzun kablo mesafelerinde sinyal zayıflamasını önlemek için TC-301 bakır kablolar veya fiber optik bağlantılar için standart bükülme yarıçapı sınırlarına uyulmalıdır.
- Sürekli çalışma sırasında 45 W backplane ısıl yükünü dağıtmak için raf muhafazası yeterli şekilde havalandırılmalıdır.
