Ürün Detayları

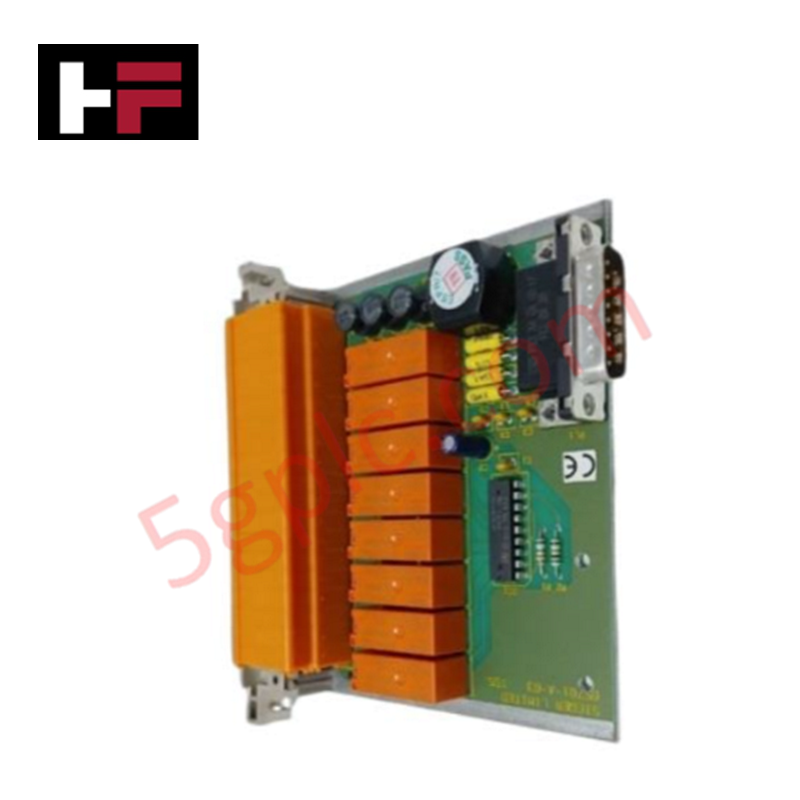

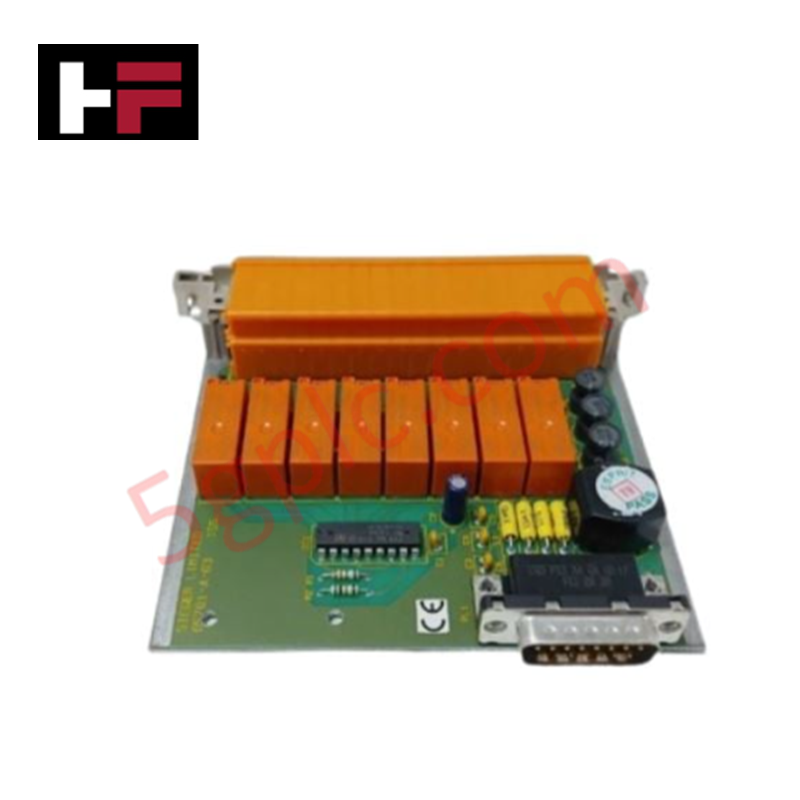

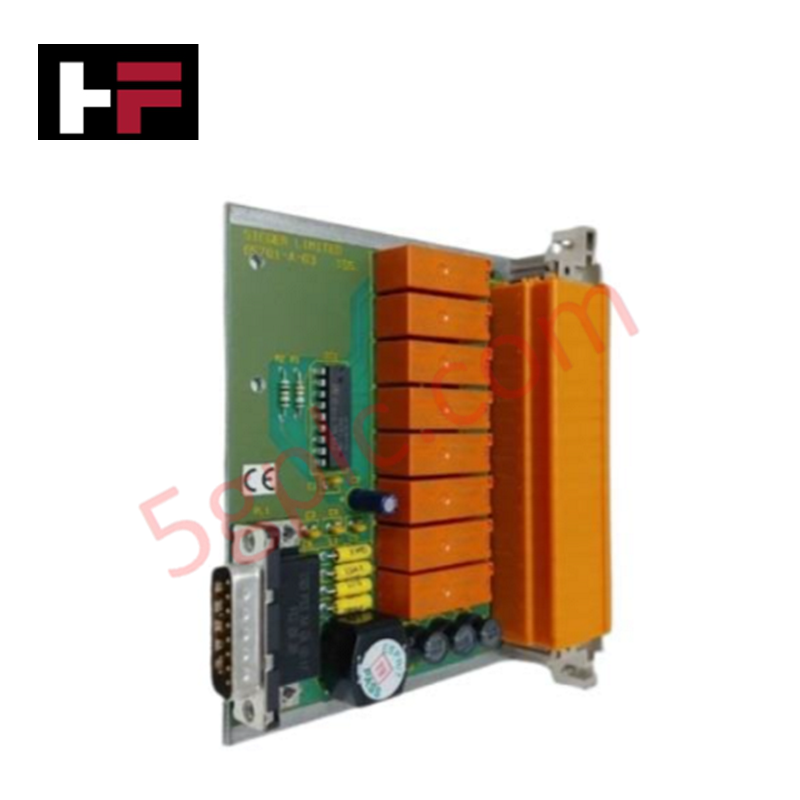

System 57 platformlarında gaz algılama arayüz yönetimi için yapılandırılmış olan Honeywell 05701-A-0329 (05701-A-0329 Röle Kartı), 8 değiştirilebilir röle aracılığıyla doğrudan fiziksel sinyal anahtarlaması sağlar. Modül, gaz izleme mimarilerinde ayrık mantık kontrollü kontak çıkışlarını gerçekleştirmek için 24 V DC besleme kullanan üçlü DPCO (Çift Kutup Değiştirici) arayüz kartı olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 05701-A-0329 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | Belirtilmemiş |
| Boyutlar | Standart System 57 kart formatı |
| Çalışma Sıcaklığı | System 57 teknik kılavuzuna bakınız |
| Güç Tüketimi | 24 V DC |
| Röle Konfigürasyonu | 8 Değiştirilebilir Röle |
| Arayüz Tipi | Üçlü DPCO |
Kanallar Arası İzolasyon
05701-A-0329 röle kartı, bireysel röle kanalları ile kontrol arka planı arasında elektriksel ayrımı korumak için galvanik izolasyon içerir. Bu tasarım, ortak mod gürültüsü yayılımını önler ve harici saha cihazlarındaki arıza durumlarının System 57 işlem biriminin bütünlüğünü etkilemesini engeller. Bu izolasyon bariyerlerinin korunması, gaz algılama trip mantığının güvenilirliğini sağlamak ve endüktif röle yüklerinden kaynaklanan geçici voltaj dalgalanmalarından kart devresini korumak için gereklidir.
Sıkça Sorulan Sorular
S: Bu röle kartı normal sistem çalışması sırasında sıcak takmaya izin verir mi?
C: Hayır. Ark oluşumunu ve arka plan iletişim pinlerine zarar gelmesini önlemek için kart, System 57 rafı enerjisizken çıkarılmalı veya takılmalıdır.
S: Bu röle çıkışlarına bağlanan endüktif yükler nasıl ele alınmalıdır?
C: Endüktif yükler, röle kontaklarının zarar görmesini ve galvanik izolasyon bariyerinin bozulmasını önlemek için harici bastırma diyotları veya RC sönümleyicilerle donatılmalıdır.
Saha Kurulum Kılavuzu
- Fiziksel Takma: Kartı, System 57 rafındaki belirlenmiş yuvaya kaydırarak takın. Kartın arka plan konektörüne tam oturduğundan emin olun; aksi takdirde temas sorunları veya mantık hataları oluşabilir.
- Kablolama Gereksinimleri: Röle çıkışlarına yapılan tüm saha bağlantıları için korumalı kablo kullanın. Giriş kablo kalkanının, paraziti azaltmak için belirlenmiş raf topraklama noktasına bağlandığından emin olun.
- Kontak Koruması: Sistem dokümantasyonunda belirtilen maksimum kontak voltajı ve akım değerlerine uyun. Bu sınırları aşmayın, aksi halde röle kontaklarında kaynaklanma olabilir.
- Kablo Yönlendirme: Röle çıkış kablolarını, hassas düşük voltajlı sensör kablolarından ayrı boru hatları içinde yönlendirin; böylece parazit ve sinyal karışması önlenir.
