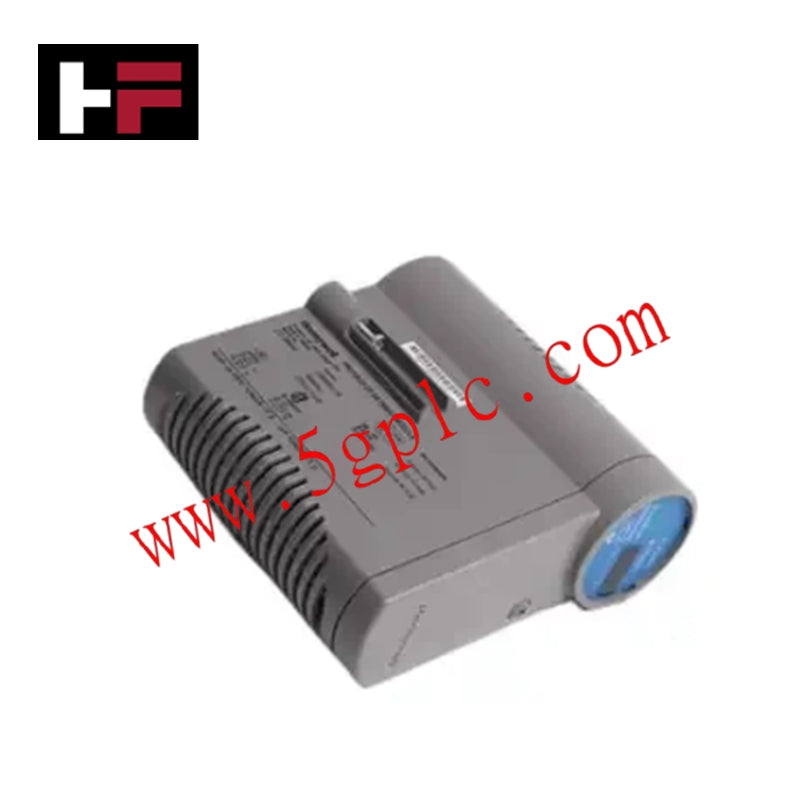

Honeywell CC-PPIX01 Serisi C Darbe Giriş Modülü

Genel Bakış

 Honeywell CC-PPIX01 (PIM) , Seri C Experion PKS sistemleri için tasarlanmış yüksek performanslı Birim Giriş Modülüdür. Hem tek hem de çift kanallı düzeneklerde hassas darbe ölçümü ve güvenilir sinyal işleme sağlar. Modül, IOTA modeli  CC-TPIX11 aracılığıyla yedekli çalışma desteği sunar ve bu nedenle kritik kontrol ve izleme uygulamaları için uygundur.

Teknik Özellikler

• Üretici: Honeywell

• Model Numarası: CC-PPIX01

• Ürün Türü: Darbe Giriş Modülü (PIM)

• IOTA Modeli: CC-TPIX11 (Yedekli, 12")

• Giriş Sayısı: 8 tekli veya 4 ikili (karışık düzenekler desteklenir)

• Çıkış Sayısı: 2

• Frekans Aralığı:

• Tek Kanal: 0–100 kHz

• Çift Darbe Kanalı: 0–10 kHz

• Frekans Doğruluğu: Okuma değerinin ±0,001%’i (0,5 Hz–100 kHz)

• Giriş Gerilim Aralığı: 0–35 VDC

• Gerilim Eşik Noktaları:

• Yüksek Ayar: Düşük→Yüksek 8,4 V, Yüksek→Düşük 7,7 V

• Düşük Ayar: Düşük→Yüksek 2,8 V, Yüksek→Düşük 2,0 V

• Giriş Kenar Seçimi: Yükselen kenar (varsayılan) veya düşen kenara ayarlanabilir

• Yalıtım ve Koruma: Güvenli saha bağlantıları için yüksek dirençli girişler

Uygulamalar

• Akış ölçerler, döner kodlayıcılar veya enerji ölçerlerden gelen darbelerin sayılması ve izlenmesi

• Kimya, petrol & gaz ve kamu hizmetleri sektörlerindeki süreç kontrol sistemleri

• Görev açısından kritik sistemler için yedekli düzenekler

Sıkça Sorulan Sorular

S: Bu modül hem tek hem de çift darbe girişlerini karşılayabilir mi?
C: Evet, CC-PPIX01 8 tekli giriş veya 4 ikili giriş destekler, karışık düzenekler dahil.

S: Desteklenen maksimum frekans nedir?
C: Tek kanallı girişler 100 kHz’e kadar, çift kanallar ise 10 kHz’e kadar destekler.

S: Giriş kenar ayarları ne kadar yapılandırılabilir?
C: Modül varsayılan olarak yükselen kenar algılamaya ayarlıdır ancak her kanal için düşen kenar algılamaya da ayarlanabilir.
