Ürün Detayları
Ürün Genel Bakış

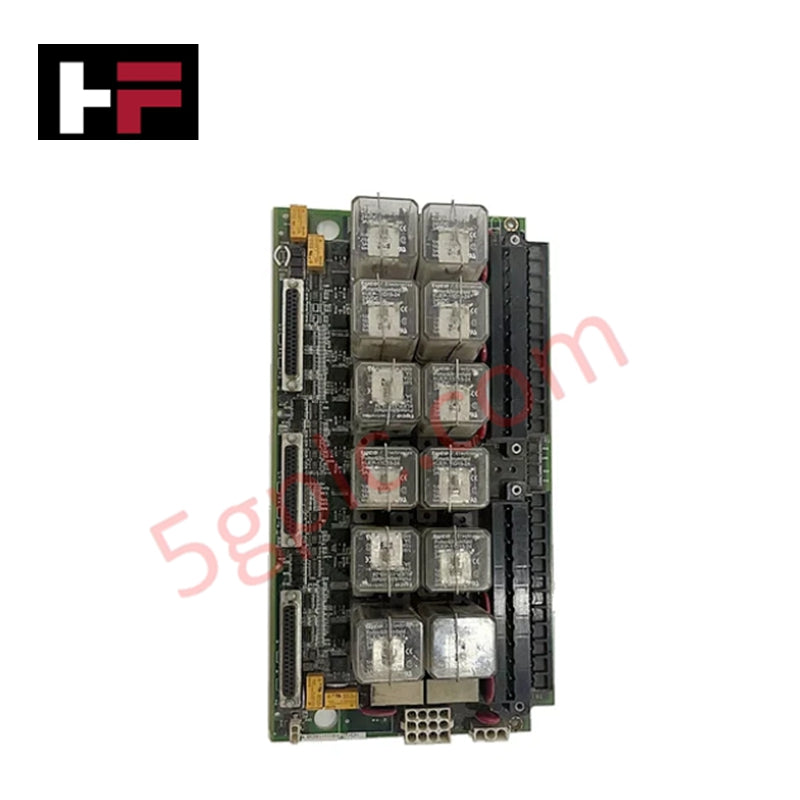

IS200TREGH1BDB , General Electric Mark VI kontrol ailesi içinde birincil Trip Acil Durdurma Kartı olarak görev yapar. Bu Yepyeni orijinal bileşen, enerji ölçeğindeki gaz ve buhar türbinleri için acil kapatma dizilerini yürütmek üzere gereken fiziksel ve elektriksel arayüzü sağlar. Yüksek kapasiteli röleler ve ani gerilim bastırma bileşenlerini koordine ederek kritik trip sinyallerini yönetir ve kontrol sisteminin türbinin mekanik emniyet valfleri üzerinde mutlak yetki sahibi olmasını garanti eder.
Teknik Özellikler
IS200TREGH1BDB, yüksek akım anahtarlama ve geçici koruma için sağlam bir donanım düzeni kullanır.
| Bileşen / Özellik | Teknik Detaylar |
| Üretici | General Electric (GE) |
| Ürün Serisi | Mark VI |
| Kart Tipi | Trip Acil Durdurma (TREG) |
| Röle Konfigürasyonu | 12 Büyük Röle (Çiftler halinde düzenlenmiş) |
| Ani Gerilim Koruması | 10 Kırmızı Metal Oksit Varistör (MOV) |
| Kapasitans | 4 Büyük Sarı Kondansatör |
| Terminal Kapasitesi | 48 Gümüş Terminal (2 uzun blokta) |
| Bağlantı | 3 Jak Konnektör Portu (Pin tipi) |
| Boyutlar | 30,5 cm x 22,9 cm x 5,1 cm |
| Ağırlık | 0,5 kg (1,1 lbs) |
Mühendislik Avantajları
-
Hata Güvenli Röle Mantığı: Çiftler halinde düzenlenmiş on iki büyük röle, türbin trip solenoidleri için yedekli anahtarlama yolları sağlar. Bu konfigürasyon, tek bir röle arızasının kazara trip yapmasını veya daha kritik olarak acil kapatma sırasında kapanmamasını engeller.
-
Geçici Ani Gerilim Bastırma: On entegre Metal Oksit Varistör (MOV), endüktif yük anahtarlamasından kaynaklanan yüksek voltaj sıçramalarını aktif olarak sınırlar. Bu koruma katmanı, hassas Mark VI kontrol işlemcilerini geri EMF’den korur ve tüm Giriş/Çıkış rafının ömrünü uzatır.
-
Yüksek Yoğunluklu Saha Kablosu Bağlantısı: İki adet 24 noktalı terminal bloğu toplamda 48 gümüş kaplamalı bağlantı noktası sunar. Bu bloklar, ağır kesitli saha kablolarını barındırarak kritik emniyet devreleri için güvenli ve düşük dirençli bağlantı sağlar.
-
Doğrudan G/Ç Arayüzü: Üç jak konnektör portu, Mark VI G/Ç paketlerine hızlı bağlantı imkanı verir. Bu tasarım, karmaşık nokta-noktaya iç kablolamayı ortadan kaldırır, montaj hatası riskini azaltır ve planlı duruşlarda bakımı kolaylaştırır.
Sıkça Sorulan Sorular
-
Bu IS200TREGH1BDB kartı tamamen yeni bir birim midir?
Evet. Bu kartı %100 Yepyeni orijinal GE fabrika stoğu olarak temin ediyoruz. Orijinal üretici ambalajında, tüm fabrika muayene mühürleri sağlam şekilde gelir ve saha güvenilirliği garanti edilir.
-
Bu kart Üçlü Modüler Yedekli (TMR) sistemleri destekler mi?
TREG serisi kartlar genellikle üç ayrı G/Ç paketi ile arayüz kurarak TMR uygulamalarını destekler. IS200TREGH1BDB üzerindeki üç konnektör portu, kartın R, S ve T kontrol çekirdeklerinden "oylanan" trip sinyallerini almasını sağlar.
-
Kart üzerindeki kırmızı MOV’ların işlevi nedir?
Kırmızı MOV’lar (Metal Oksit Varistörler), kartın devrelerini voltaj ani yükselmelerinden korur. Büyük türbin trip solenoidleri gibi endüktif yüklerin anahtarlanması sırasında fazla enerjiyi emer ve röleler ile kontrol elektroniğinin zarar görmesini engeller.
-
Saha kablolarını gümüş terminallere bağlamak için özel aletlere ihtiyacım var mı?
Terminal blokları için standart endüstriyel tornavidalar yeterlidir. Ancak GE, türbin kontrol kabinindeki yüksek titreşim ortamında kablo uçlarının açılmasını önlemek ve maksimum temas yüzeyi sağlamak için kılıflı kablo uçlarının kullanılmasını önerir.
