Ürün Detayları

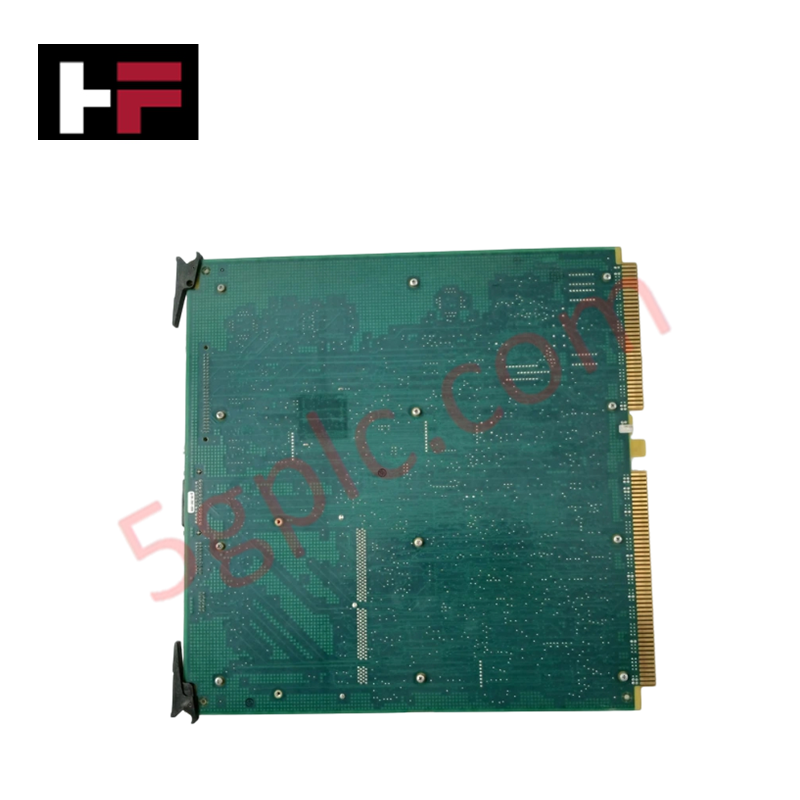

Honeywell 51304848-100, 51304848 K4LCN COMPEQ İşlemci Kartı olarak da kataloglanan, Honeywell TDC 3000 Yerel Kontrol Ağı (LCN) mimarileri içinde yüksek hızlı yerel kontrol ağı işleme ve sistem veri yolu yönetimi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 51304848-100 (Revizyon D) |
| Marka | Honeywell |
| Temel Model | K4LCN COMPEQ |
| Ürün Türü | LCN İletişim İşlemci Kartı |
| Menşei | ABD |
| Ağırlık | 0,85 kg |
| Boyutlar | Standart LCN kart yuvası form faktörü |
| Çalışma Sıcaklığı | 0 °C ila +60 °C |
| Güç Tüketimi | LCN arka panel veri yolu üzerinden beslenir (+5 VDC / +12 VDC) |
| Sistem Mimarisi | Honeywell TDC 3000 / LCN Ağ Düğümleri |
Kanal-Kanal İzolasyonu ve Veri Yolu Sinyal Bütünlüğü
Yüksek aktarım hızlı ağ veri işleme için yapılandırılan 51304848-100, çift yedekli TDC 3000 Yerel Kontrol Ağı koaksiyel kablo veri yolu üzerinden gerçek zamanlı belirteç aktarımı iletişimini yürütür. Kart, yüksek hızlı ağ iletişim yollarını dahili mikrodenetleyici mantığından ayırmak için transformatör izolasyonlu alıcı-verici kanallarından yararlanır. Koaksiyel kablo bağlantıları ile arka panel devreleri arasında fiziksel dielektrik bariyerler oluşturan modül, toprak döngüsü akımlarını ortadan kaldırır, elektromanyetik girişimi (EMI) azaltır ve 4-20 mA HART döngü protokolü G/Ç alt sistemlerini yöneten dağıtık işlem düğümleri arasında deterministik paket iletimini korur.
Sık Sorulan Sorular
S: 51304848-100 kartının Revizyon D sürümünde hangi operasyonel değişiklikler sunulmuştur?
C: Revizyon D, sürekli yüksek yükteki ağ işlemleri sırasında uzun vadeli termal kararlılığı iyileştirmek için güncellenmiş kart düzeyi zamanlama devreleri ve geliştirilmiş bileşen ısı dağıtım profilleri içerir.
S: K4LCN COMPEQ işlemci kartı, LCN düğümünün gücü açıkken çıkarılabilir veya takılabilir mi?
C: Hayır, uygun düğüm baypas prosedürleri uygulanmadan kartın çevrim içi takılması veya çıkarılması, gerçek zamanlı LCN belirteç aktarımını kesintiye uğratabilir ve bağlı ağ düğümlerinde geçici iletişim kaybına neden olabilir.
Saha Kurulum Talimatları
- Elektrostatik Deşarj Koruması: Antistatik ambalajı açmadan veya baskılı devre kartına dokunmadan önce, metal kabin çerçevesine klipslenmiş topraklı bir ESD bilekliği mutlaka takın.
- Kart Yuvasına Takma: Kart kenarlarını LCN kasasının üst ve alt kart kılavuzlarıyla doğru şekilde hizalayın ve çift ön panel çıkarma kolu yerine tam olarak kilitlenene kadar sıkıca itin.
- Koaksiyel Konektör Bağlantısı: Karta veya ilgili geçiş kartına bağlı tüm BNC koaksiyel kablo konektörlerinin tamamen takıldığını ve süngü kilitlerini sabitlemek için döndürüldüğünü doğrulayın.
- Kabin Isı Akışı: LCN rafı içindeki ortam sıcaklığının +60 °C'yi aşmamasını sağlamak için kabin soğutma fanlarının hava akışını engellemeyin.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
