Ürün Detayları
Ürün Genel Bakış

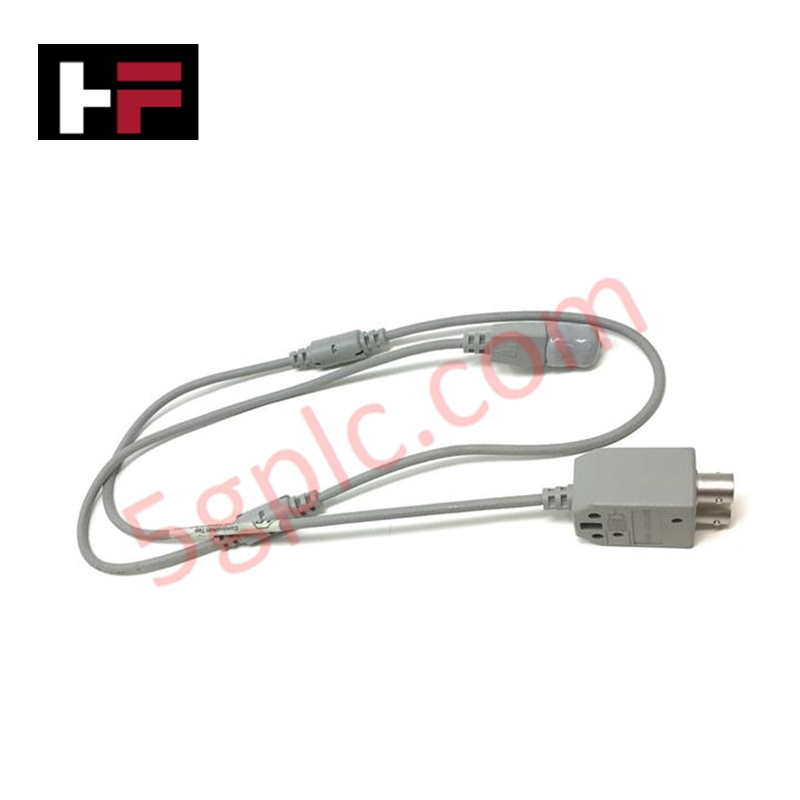

Allen Bradley 1786-TPYS , ControlNet koaksiyel medya sistemi içinde kritik bir bağlantı noktası olarak görev yapar. Bu Y-Tap, bir düğümün—örneğin bir PLC, I/O şasisi veya HMI'nin—ana hatta sinyal akışını kesmeden bağlanmasını sağlar. Bu ürünü %100 Yepyeni olarak sunuyoruz ve yüksek hızlı deterministik ağlar için fabrika spesifikasyonlarına uygun sinyal empedansı ve fiziksel bütünlük garantisi veriyoruz.
Teknik Özellikler
1786-TPYS, ağ dengesini korumak için dayanıklı endüstriyel muhafaza ile hassas ayarlanmış dahili devreleri birleştirir.
| Özellik | Özellikler |
| Üretici | Allen Bradley (Rockwell Automation) |
| Parça Numarası | 1786-TPYS |
| Ağ Türü | ControlNet |
| Tap Stili | Y-Tap (Düz) |
| Entegre Kablo Uzunluğu | 1 Metre (3.28 ft) |
| Konnektör Türü | BNC (Koaksiyel) |
| Kategori | Makine Kontrolü / PLC İletişimi |
| Ağırlık | 0.45 lbs (0.20 kg) |
| Muhafaza | Endüstriyel sınıf polimer |
Mühendislik Avantajları
-
Girişim Olmadan Düğüm Entegrasyonu: 1786-TPYS, ControlNet ağından düğümlerin eklenip çıkarılmasına olanak tanır ve ana hattın sürekliliğini bozmaz. Bu tasarım, donanım bakımı veya genişletme sırasında sistem genelinde kesinti yaşanmasını önler.
-
Optimum Sinyal Yolu: "Düz" konfigürasyon ve sabit 1 metrelik düşürme kablosu, kablo kesme konusunda tahmin yürütmeyi ortadan kaldırır. Önceden ölçülmüş, düşük zayıflamalı bir yol sağlar ve cihazınızın 5 Mbps veri hızları için gereken sinyal-gürültü oranını karşılamasını garanti eder.
-
Pasif Güvenilirlik: Y-Tap pasif bir bileşen olarak çalıştığından harici güç gerektirmez. Yüksek kaliteli dahili kaplama ile ağ empedansını (75 Ω) korur ve paket kaybına neden olan sinyal yansımalarını etkili şekilde önler.
-
Panolarda Hızlı Kurulum: Kompakt form faktörü, kalabalık PLC raflarında üstün performans gösterir. 1 metrelik pigtail, muhafaza duvarına monte edilmiş ana hattı rafın ortasında bulunan kontrolöre bağlamak için yeterli erişim sağlar.
Sıkça Sorulan Sorular
-
"Düz" Y-Tap ile "Dik Açı" Tap arasındaki fark nedir?
1786-TPYS, kablonun tap'tan doğrudan dışarı çıkmasına uygun derin muhafazalar için düz kablo çıkışına sahiptir. Dik açı versiyonları (örneğin 1786-TPS), kablonun montaj yüzeyine paralel çıkması gereken sığ panolar için uygundur.
-
1 metrelik kablo uzunluğu ağ mesafe hesaplarını etkiler mi?
Evet. Toplam ControlNet segment uzunluğunu hesaplarken her 1786-TPYS'nin 1 metrelik düşürme kablosunu dahil etmelisiniz. Maksimum izin verilen segment uzunluğunu tekrarlayıcı olmadan aşmak zamanlama hatalarına yol açabilir.
-
Entegre 1 metrelik BNC kabloyu kısaltabilir miyim?
Entegre düşürme kablosunu değiştirmemenizi şiddetle tavsiye ederiz. Fabrika sızdırmaz BNC bağlantısı elektromanyetik koruma sağlar. Kabloyu kesmek veya yeniden sonlandırmak empedans uyumsuzlukları ve EMI zayıflıkları riski taşır.
-
1786-TPYS üzerindeki kullanılmayan portları nasıl sonlandırırım?
Bir tap kurduğunuzda ancak henüz bağlanacak bir düğüm yoksa, kullanılmayan BNC portuna 75 Ω terminatör (1786-XT) takmalısınız. Bu, sinyal yansımalarının tüm ağ segmentinin çökmesine neden olmasını engeller.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
