Ürün Detayları
Ürün Genel Bakış

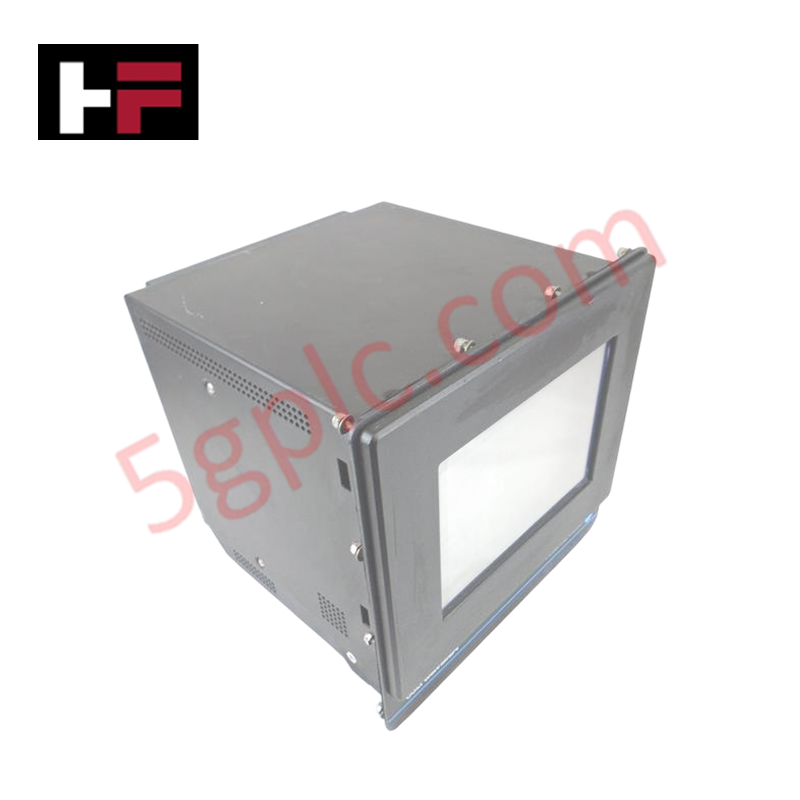

Allen Bradley 2711-TC4 , eski PanelView 1200 serisi içinde yüksek performanslı bir İnsan-Makine Arayüzü (HMI) olarak görev yapar. Operatörlerin karmaşık endüstriyel süreçleri canlı 10,1 inç renkli dokunmatik ekran üzerinden izlemelerini ve kontrol etmelerini sağlar. Bu terminal, Remote I/O (RIO) üzerinden iletişim kurar ve PLC-5 veya SLC 500 mimarilerine sorunsuz entegrasyon imkanı sunar. Bu birimi %100 Orijinal ve Yeni olarak sunuyoruz; yüksek spesifikasyonlu eski kontrol sistemlerini kullanan tesisler için kritik bir donanım çözümüdür.
Teknik Özellikler
2711-TC4, zorlu operatör görevlerini karşılamak için dayanıklı donanımı güvenilir veri işleme yetenekleriyle birleştirir.
| Özellik | Özellikler |
| Üretici | Allen Bradley (Rockwell Automation) |
| Seri | PanelView 1200 |
| Ekran Türü | Renkli Aktif Matris |
| Ekran Boyutu | 10,1 inç |
| Giriş Arayüzü | Analog Dirençli Dokunmatik Ekran |
| İletişim | Remote I/O (RIO) |
| Güç Girişi | 90–130V AC (50/60 Hz) |
| Kasa Koruma Sınıfı | NEMA 4X (İç Mekan Kullanımı) |
| Bellek Mimarisi | Çalışma Zamanı İşlemleri için Geçici RAM |
| Ağırlık | 32,44 lbs (14,71 kg) |
Mühendislik Avantajları
-
NEMA 4X Çevresel Koruma: 2711-TC4, NEMA 4X dereceli ön çerçeveye sahiptir. Bu, terminalin yıkama işlemlerine dayanmasını ve korozyona karşı dirençli olmasını sağlar; böylece gıda işleme, kimya tesisleri ve temizlik zorunlu olan ilaç ortamları için uygundur.
-
Kolaylaştırılmış RIO Entegrasyonu: Entegre Remote I/O portu, terminalin RIO bağlantısına doğrudan takılmasını sağlar. Bu, karmaşık yerel kablolama ihtiyacını ortadan kaldırır; HMI, verileri doğrudan kontrolörün veri tablosundan mevcut ağ ana hatları üzerinden çeker.
-
Sezgisel Dokunmatik Kontrol: Dirençli dokunmatik ekran arayüzü, geleneksel butonlar ve pilot lambaların yerini alır. Bu birleşim, panel kesim gereksinimlerini azaltır ve mühendislerin karmaşık makine dizilerini basitleştiren dinamik, çok ekranlı operatör ortamları oluşturmasına olanak tanır.
-
Dayanıklı AC Güç Tasarımı: Dahili güç kaynağı, standart 90–130V AC aralığını destekler. Ağır sanayi sektörlerinde yaygın olan voltaj dalgalanmalarına karşı dahili lojik ve ekran bileşenlerini koruyan endüstriyel sınıf aşırı gerilim koruması içerir.
Sıkça Sorulan Sorular
-
2711-TC4, güç döngüleri sırasında veri kaybını nasıl yönetir?
Terminal, aktif işlemler için dahili RAM kullanır. Uygulamanın kalıcılığını sağlamak için mühendislerin, uyumlu PanelBuilder yazılımı kullanarak proje dosyalarını bir iş istasyonundan indirmesi gerekir. Yüklendikten sonra, birim 120V AC güç aldığında HMI uygulamasını anında çalıştırır.
-
2711-TC4, tuş takımı tarzı bir PanelView 1200’ün yerini alabilir mi?
Evet, uygulama yazılımı dokunmatik hedefleri destekliyorsa. Dahili iletişim mantığı tuş takımı versiyonlarıyla aynıdır, ancak 2711-TC4, 10,1 inç dokunmatik ekran çerçevesini barındırmak için farklı bir panel kesim boyutuna ihtiyaç duyar.
-
Bu birimi NEMA 4X ortamında kurarken temel dikkat edilmesi gerekenler nelerdir?
NEMA 4X derecesini korumak için birimi düz, pürüzsüz bir yüzeye ve sağlanan sızdırmazlık contası ile monte etmelisiniz. Tüm montaj kelepçelerinin eşit basınç uyguladığından emin olun, böylece panel arkasına nem girişi engellenir.
-
Bu birim modern EtherNet/IP ağlarıyla uyumlu mu?
2711-TC4 yalnızca eski Remote I/O (RIO) kullanır. Bu HMI’yı EtherNet/IP ağına bağlamak için bir protokol dönüştürücü veya yan modül iletişim modülü gerekir; ancak mevcut RIO topolojilerinde doğrudan yedek olarak çalışır.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
