Ürün Detayları
Ürün Genel Bakışı

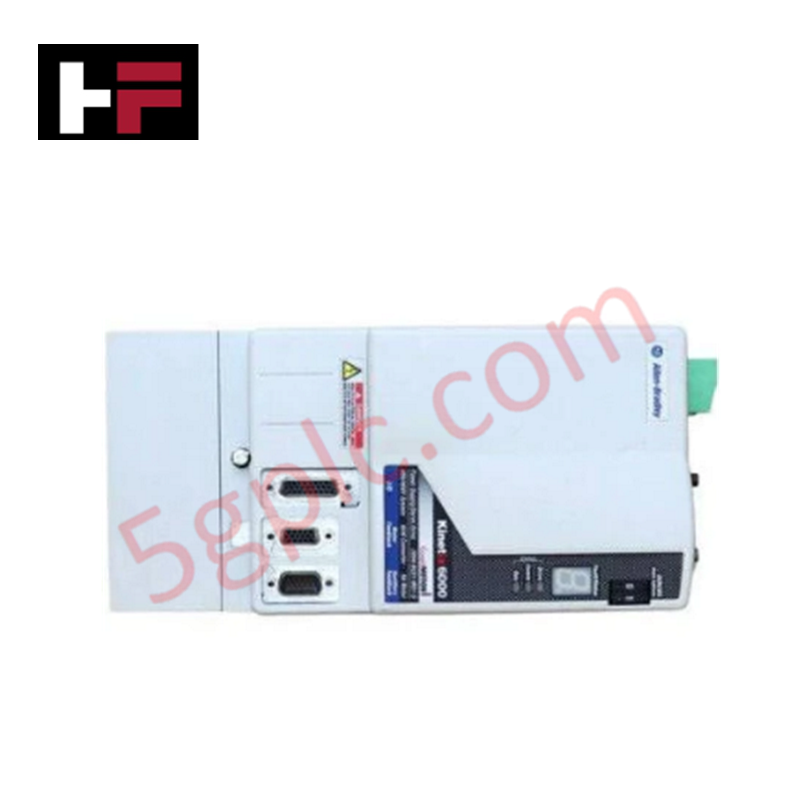

Allen Bradley 2094-BC01-M01-S , Kinetix 6000 çok eksenli servo sürücü sistemi için merkezi güç kaynağı olarak görev yapar. Bir Entegre Eksen Modülü (IAM) olarak, bu birim yüksek verimli bir konvertör ve 9 Amper invertörü tek bir şasi içinde birleştirir. Üç fazlı AC girişi stabilize edilmiş bir DC hattına doğrultarak güç rayı boyunca birden fazla takipçi ekseni besler. Bu donanım, güç dağıtımını ve hareket kontrol arayüzünü merkezileştirerek pano karmaşıklığını önemli ölçüde azaltır. Bu modülü %100 Yepyeni ve Orijinal şartlarda tedarik ediyoruz, böylece yüksek performanslı hareket uygulamalarınız maksimum verimlilik ve güvenlik sağlar.
Parça Numarası Açılımı
2094-BC01-M01-S, güç ve güvenlik profilini tanımlamak için belirli bir isimlendirme kullanır:
| Kod Segmenti | Teknik Tanım |
| 2094 | Kinetix Modüler Tasarım Platformu |
| BC | 400V Sınıfı Konvertör/İnvertör (IAM) |
| 01 | 6 kW Konvertör Güç Derecelendirmesi |
| M01 | 9 Amper Sürekli İnvertör Çıkışı |
| -S | Güvenli Tork Kapama (STO) Özelliği |
Teknik Özellikler
2094-BC01-M01-S, 480V endüstriyel şebekeler için yüksek yoğunluklu güç yönetimi sağlar:
| Özellik | Teknik Özellikler |
| Üretici | Allen Bradley (Rockwell Automation) |
| AC Giriş Voltajı | 324 – 528V RMS (3 Faz) |
| Nominal Voltaj | 360V / 480V AC |
| Sürekli Güç Çıkışı | 6 kW |
| Tepe Güç Çıkışı | 12 kW |
| İnvertör Akımı | 9 Amper |
| Verimlilik Derecesi | 97% |
| Hat Aşırı Gerilim Koruması | 425V DC (Alt Limit) / 825V DC (Üst Limit) |
| Kasa Derinliği | 198 mm (7,8 inç) minimum |
| Ağırlık | 12,00 lbs (5,44 kg) |
Mühendislik Avantajları
2094-BC01-M01-S, hareket kontrolündeki en zorlu mekansal ve elektriksel sorunları çözer:
-
Merkezi Güç Yönetimi: IAM mimarisi, her eksen için ayrı güç kaynaklarına olan ihtiyacı ortadan kaldırır. DC hattını doğrudan 2094 güç rayına besleyerek, modül geleneksel bağımsız sürücü kurulumlarına kıyasla kablolama işçiliğini %50'ye kadar azaltır.
-
Entegre Güvenlik Performansı: "-S" eki, yerleşik Güvenli Tork Kapama (STO) özelliğini gösterir. Bu donanım tabanlı güvenlik devresi, ana gücü kesmeden acil durdurma durumlarında sürücünün motora tork üretmesini engeller ve makinenin daha hızlı yeniden başlatılmasını sağlar.
-
Üstün Enerji Verimliliği: Bu modül %97 verimlilik oranı sağlar. AC’den DC’ye dönüşüm sırasında termal kaybı en aza indirerek, 2094-BC01-M01-S elektrik muhafazanızın soğutma gereksinimlerini, ağır atalet yüklerini sürerken bile azaltır.
-
Hassas Veri Yolu İzleme: Gelişmiş dahili sensörler veri yolu voltajını sürekli izler. Veri yolu 275V DC’nin altına düşerse veya güvenli sınırları aşarsa modül hemen hata verir, IAM ve bağlı takipçi eksenlerdeki hassas güç yarı iletkenlerini kalıcı hasardan korur.
SSS
-
Bu modül takip eden eksenleri destekliyor mu?
Evet. 2094-BC01-M01-S, 2094 güç rayında lider modül olarak görev yapar. Toplam güç bütçenize bağlı olarak, 8 adede kadar ek eksen modülüne DC besleme ve lojik güç sağlar.
-
Isı dağılımı için montaj gereksinimleri nelerdir?
Optimal soğutmayı sağlamak için modülün üstünde ve altında en az 50,8 mm (2,0 inç) kurulum boşluğu bırakın. Ayrıca, kablolama ve birimi barındırmak için muhafazanızın en az 198 mm derinliğe sahip olması gerekir.
-
Bu birim 230V sistemlerle uyumlu mu?
Hayır. 2094-BC01-M01-S, 400V sınıfı bir modüldür. Bu birimi 324-528V RMS giriş aralığı dışında çalıştırmak, düşük voltaj hatası tetikler veya donanım arızasına yol açar. 230V uygulamalar için 2094-AC serisini kullanın.
-
"Yepyeni" durumu nasıl doğrulanır?
Gönderdiğimiz her birim, %100 Yepyeni orijinal fabrika mühürlü kutusunda kalır. Her paket, orijinal Allen Bradley UPC'sini (820919595653), benzersiz donanım seri numarasını ve fabrikada uygulanmış yazılım sürümünü gösterir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
