Ürün Detayları
Ürün Genel Bakış

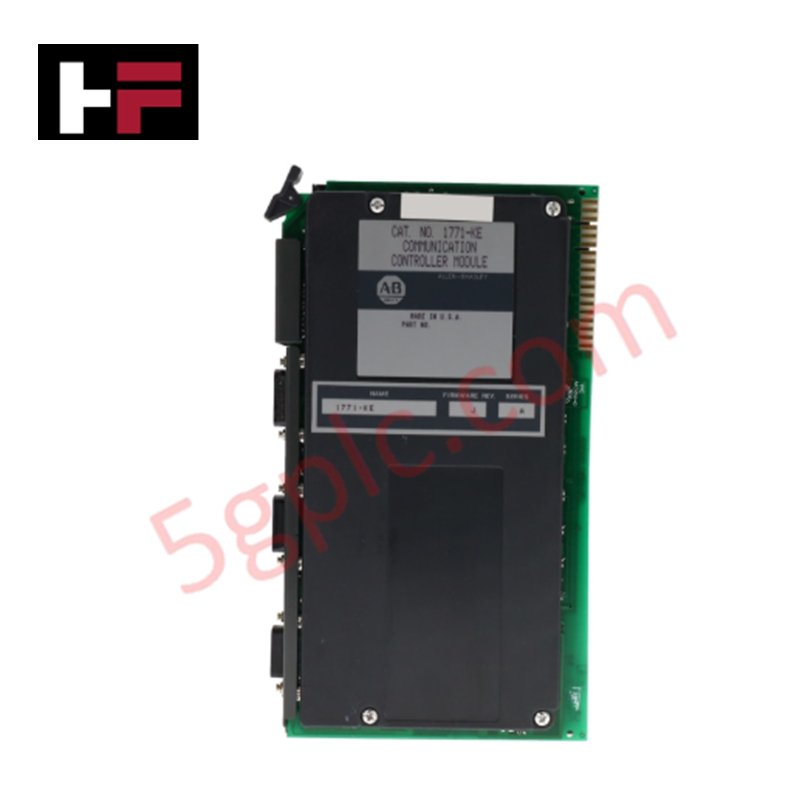

Allen Bradley 1771-KE , PLC-5 şasisinde yüksek performanslı bir iletişim arayüzü olarak görev yapar. Data Highway (DH) ağı ile asenkron RS-232-C cihazları arasında köprü kurarak, kontrolörler, bilgisayarlar ve akıllı çevre birimleri arasında sorunsuz veri alışverişi sağlar. Bu özel birim %100 Yepyeni olarak gelir ve zorlu endüstriyel ortamlara karşı üstün koruma sağlayan konformal kaplama ile donatılmıştır.
Teknik Özellikler
1771-KE modülü, raf montajlı bir tasarım kullanır ve güç ihtiyacını doğrudan PLC arka planından karşılar, böylece harici güç kaynaklarına ihtiyaç duymaz.
| Özellik | Özellikler |
| Üretici | Allen Bradley (Rockwell Automation) |
| Ürün Serisi | PLC-5 (1771 Sistemi) |
| Modül Türü | İletişim Kontrolörü |
| İletişim Portları | Data Highway ve RS-232-C |
| İşlemci Port Hızı | 91.2 kilobaud |
| Arka Plan Akımı | 750 mA @ 5V DC |
| Modül Güç Gereksinimi | 1.2 Amper @ 5V DC |
| Kaplama | Konformal Kaplama (Geliştirilmiş Koruma) |
| Kablolama Kolu | 1771-WH |
| Montaj | 1771 Evrensel Giriş/Çıkış Şasisi (Raf Montajı) |
| Ağırlık | 2.81 lbs (1.28 kg) |
Mühendislik Avantajları
-
Protokol Dönüşüm Ustalığı: 1771-KE, Data Highway protokolünü standart RS-232-C seri veriye dönüştürür. Bu sayede eski PLC-5 sistemleri, pahalı ağ yenilemelerine gerek kalmadan modern teşhis dizüstü bilgisayarları, yazıcılar ve üçüncü taraf HMI donanımları ile iletişim kurabilir.
-
Aşırı Ortam Dayanıklılığı: Konformal kaplama, iç devreleri nem, toz ve aşındırıcı kimyasal buharlardan korur. Bu donanım sertleştirmesi, modülün yüksek nem veya havadaki kirleticilerin bulunduğu tesislerde bile 91.2 kilobaud iletim hızlarını korumasını sağlar.
-
Basitleştirilmiş Entegrasyon: Modül, herhangi bir 1771 G/Ç şasisinde tek bir yuva kaplar. Harici güç kaynağı gerektirmediği için, kabin içi ısı yükünü azaltır ve kontrol muhafazası içindeki kablolama mimarisini basitleştirir.
-
Öngörülebilir Sinyal Zamanlaması: Tipik DC sinyal gecikmesi (Kapalı) 50 ms ve AC gecikmesi 45 ms (+/- 15 ms) olan 1771-KE, dağıtık ağda senkronize veri toplama için gerekli deterministik zamanlamayı sağlar.
Sıkça Sorulan Sorular
-
1771-KE ayrı bir güç kaynağına ihtiyaç duyar mı?
Hayır. Modül, ihtiyaç duyduğu 1.2 Amperi doğrudan 1771 şasi arka planından çeker. Ancak, şasi güç kaynağınızın bu modülün 750 mA arka plan akımı çekişini ve diğer takılı G/Ç modüllerini karşılayacak yeterli kapasiteye sahip olduğundan emin olmalısınız.
-
Konformal kaplama kurulumuma nasıl fayda sağlar?
Konformal kaplama, PCB üzerine uygulanan özel ince bir polimer filmidir. 1771-KE’yi nem veya tuz spreyi nedeniyle oluşan "dendrit büyümesi" ve kısa devrelere karşı korur; bu da atık su, kağıt hamuru ve kâğıt veya kıyı sanayi tesisleri için ideal bir seçim yapar.
-
Bu modül için hangi kablolama kolunu kullanmalıyım?
1771-KE, 1771-WH kablolama kolunu gerektirir. Doğru kolun kullanılması, güvenli terminal bağlantıları sağlar ve bireysel saha kablolarını ayırmadan hızlı modül değişimi için "sallanabilir" tasarımı kolaylaştırır.
-
Bu modül Data Highway Plus (DH+) ile arayüz kurabilir mi?
1771-KE, standart Data Highway protokolü için özel olarak tasarlanmıştır. Data Highway Plus (DH+) uygulamaları için mühendisler genellikle 1770-KF2 veya benzeri köprü modüllerini kullanır; ancak 1771-KE, orijinal Data Highway’den RS-232-C’ye dönüşüm için endüstri standardı olmaya devam etmektedir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
