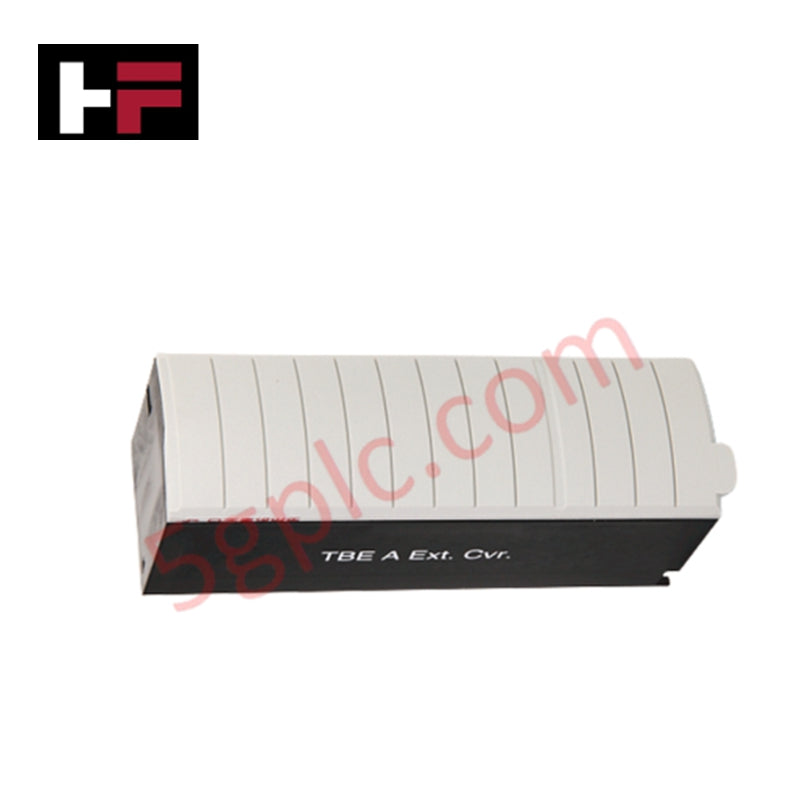

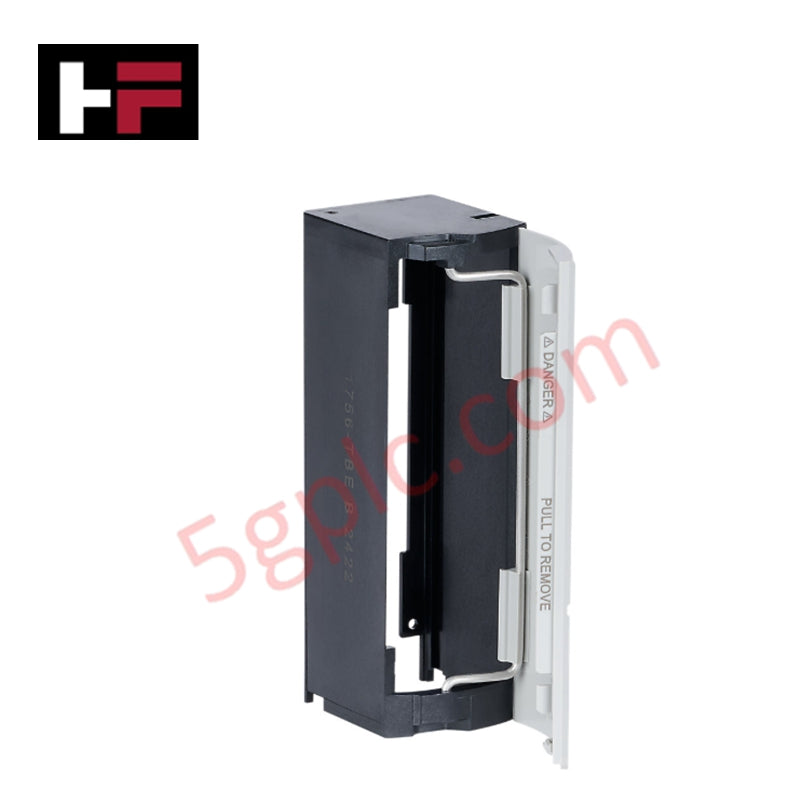

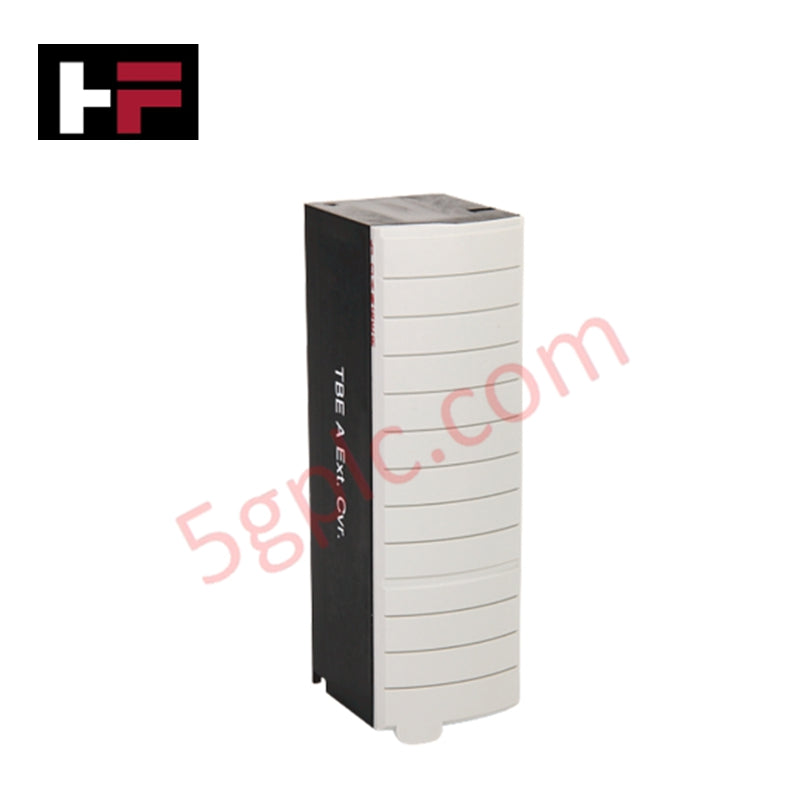

ControlLogix Genişletilmiş Terminal Bloğu Muhafazası | 1756-TBE Allen-Bradley

Genel Bakış

 Allen-Bradley 1756-TBE , ek kablolama alanı gerektiren  ControlLogix  sistemleri için tasarlanmış derin terminal bloğu muhafazasıdır. Bulletin 1756 Çıkarılabilir Terminal Bloğu Serisi'nin bir parçası olarak, kalın telleri barındırır ve yüksek yoğunluklu G/Ç bağlantılarının verimli düzenlenmesini sağlar. Uzatılmış derinlik tasarımı, karmaşık kontrol panellerinde kurulum ve bakımı kolaylaştırır.

Teknik Özellikler

• Üretici: Allen-Bradley

• Model Numarası: 1756-TBE

• Ürün Türü: Terminal Bloğu Muhafazası

• Modül Türü: Çıkarılabilir terminal blokları için uzatılmış derinlikte muhafaza

• Pin Sayısı: 36 pin bağlantı

• Arka Panel Akımı: 5 V DC: tipik 1.200 mA, 24 V DC: tipik 2,5 mA

• Maksimum Güç Dağılımı: 6,19 W

• Telli Tel Uyumu: 20 AWG standart

• Telli Kapasite: I/O terminal bloğu ile birlikte kullanıldığında 628 mm²'ye kadar

• Montaj Seçenekleri: DIN rayı veya standart muhafaza düzenekleri ile panel montajı

• Fiziksel Ölçüler (Y × G × D): 14,0 × 11,2 × 14,5 cm (5,51 × 4,41 × 5,71 inç)

• Ağırlık: 0,1 kg (0,3 lb)

• Muhafaza Türü: Açık tip muhafaza (koruyucu panel veya muhafaza gerektirir)

Öne Çıkan Özellikler

• Genişletilmiş Kablolama Alanı: Daha kalın kabloların ve yoğun G/Ç düzenlerinin yönlendirilmesine olanak tanır.

• Sağlam Elektriksel Ayrım: Terminal bloğu bağlantıları ile kontrolör arka paneli arasında güvenli ayrım sağlar.

• Esnek Kurulum: Mevcut Bulletin 1756 G/Ç terminal blokları ve CompactLogix rafları ile uyumludur.

• Komutlu Alan: Derin tasarım, modül boyutunu yönetilebilir tutarken kablo kapasitesini en üst düzeye çıkarır.

• Dayanıklı Yapı: Yüksek kaliteli malzemeler, tekrar tekrar kablolama ve bakım işlemlerini destekler.

Kullanım Alanları

• Yüksek yoğunluklu G/Ç için genişletilmiş kablo yönlendirmesi gerektiren ControlLogix panelleri

• Ağır kalınlıkta kablolama ihtiyacı olan endüstriyel otomasyon sistemleri

• Proses kontrol dolapları ve dağıtık G/Ç düzenleri

• Kolay bakım erişimi ve modüler G/Ç değişimleri gerektiren sistemler

Sıkça Sorulan Sorular

S1: 1756-TBE muhafazası standart terminal bloklarını barındırabilir mi?
Evet. Bulletin 1756 Çıkarılabilir Terminal Blokları ile tam uyumludur ve kablolama kapasitesini artırır.

S2: Desteklenen maksimum tel kalınlığı nedir?
20 AWG standart telleri destekler; muhafaza ve terminal bloğu birlikte kullanıldığında 628 mm²'ye kadar kapasite sağlar.

S3: Harici bir muhafaza gerekli midir?
Evet. Muhafaza açık tiptir ve koruyucu bir kontrol paneli veya muhafaza içinde monte edilmelidir.
