Ürün Detayları
Ürün Genel Bakış

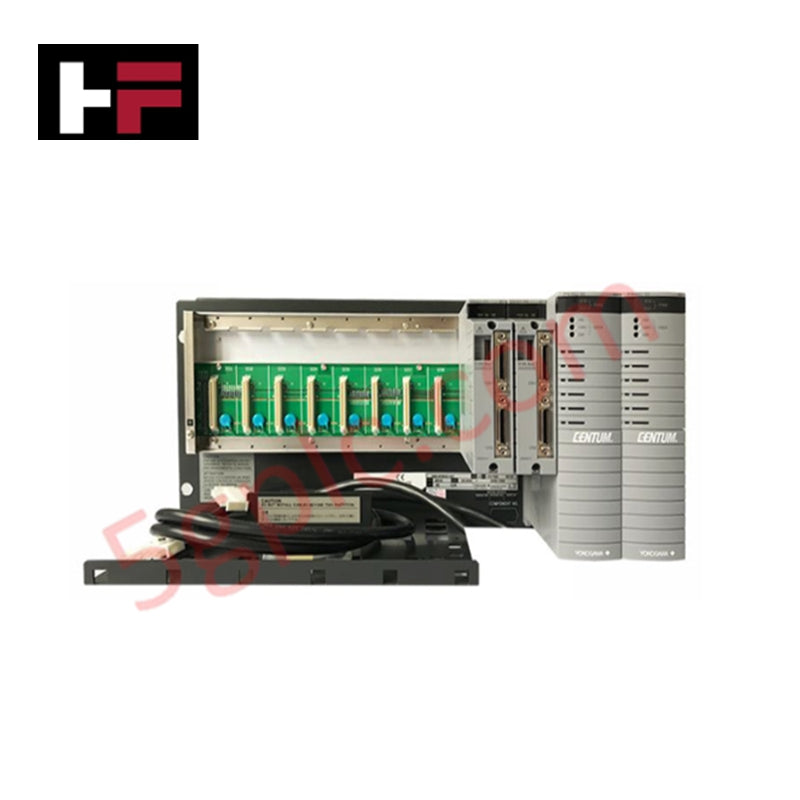

Yokogawa ANB10D-415/CU2N , CENTUM VP Dağıtık Kontrol Sistemi (DCS) içinde G/Ç kapasitesini genişletmek için yüksek erişilebilirlik arayüzü olarak görev yapar. Bu ESB Bus Düğüm Ünitesi, Alan Kontrol İstasyonu (FCS) ile FIO modülleri arasında yüksek hızlı iletişimi kolaylaştırır. Çift yedekli ESB bus yolları ve güç modüllerini destekleyerek, bu ünite sürekli proses görünürlüğü ve kontrol sağlar. Bu donanımı %100 Yepyeni ve Orijinal olarak sunuyoruz; böylece otomasyon mimariniz kritik görev güvenilirliği için sıkı fabrika spesifikasyonlarına uygun olur.
Parça Numarası Açılımı: ANB10D-415/CU2N
Yokogawa, ANB10D serisinin konfigürasyonunu modüler son ek ve seçenek sistemiyle tanımlar:
| Kod | Tip | Teknik Tanım |
| ANB10D | Model | Çift Yedekli ESB Bus için Düğüm Ünitesi |
| -4 | Son Ek 1 | Çift yedekli güç kaynağı konfigürasyonu |
| 1 | Son Ek 2 | 100 - 120 V AC güç kaynağı girişi |
| 5 | Son Ek 3 | Temel tip (Patlamaya karşı korumasız) |
| /CU2N | Seçenek | ESB Bus için Konnektör Ünitesi (2x S9562FA içerir) |
Teknik Özellikler
ANB10D-415/CU2N, yüksek yoğunluklu G/Ç trafiğini yönetmek için sağlam elektriksel ve mekanik parametreler içerir:
-
İletişim Busu: Çift yedekli ESB Bus (Genişletilmiş Seri Backplane)
-
Giriş Voltajı: 100 - 120 V AC, 50/60 Hz
-
Yedeklilik: Çift yol bus ve çift güç modülü sıcak değiştirme desteği
-
Montaj: 19 inç Rack Montajı (5U alan gerektirir)
-
Dahil Donanım: 2 adet S9562FA Konnektör Ünitesi
-
Kurulum Aksesuarları: M5 x 4 vida ve izolasyon burçları
-
Ağırlık: 10 kg (Net)
Mühendislik Avantajları
ANB10D-415/CU2N, belirli endüstriyel kurulum ve çalışma süresi zorluklarını ele alır:
-
Toprak Döngüsü Paraziti Azaltma: Ünite, özel izolasyon burçları (aksesuarlar) içerir. Bu bileşenler, şasiyi rack çerçevesinden izole ederek, dolaşan toprak akımlarının hassas analog G/Ç sinyallerini bozmasını önler.
-
Yüksek Hızda Sinyal Bütünlüğü: /CU2N seçeneği iki adet S9562FA konnektör ünitesi sağlar. Bu fabrika sertifikalı konnektörler, 125 Mbps ESB bus için düşük empedanslı yol sunar ve VFD’ler veya yüksek voltajlı anahtarlama ekipmanları yakınındaki elektriksel gürültülü ortamlarda veri paketi kaybını önler.
-
Kesintisiz Proses Çalışma Süresi: Çift yedekli güç kaynağı (Son Ek -4) konfigürasyonu, düğümün bağımsız AC kaynaklarından akım çekmesini sağlar. Bir güç modülü arızalanırsa, ikincil modül anında tam yükü üstlenir ve arızalı birimi değiştirmek kontrol mantığı veya saha veri akışını kesintiye uğratmaz.
-
Esnek Kabinet Entegrasyonu: 19 inç rack montajı için tasarlanmış olan ünite, standart M5 vidalar kullanır. Bu, mühendislerin geniş G/Ç noktalarını yüksek yoğunluklu kabinetlerde toplamasına olanak tanır ve kontrol odası veya Uzaktan Enstrüman Kabini (RIE) içindeki toplam alanı azaltır.
Sıkça Sorulan Sorular
-
/CU2N seçeneği terminatör içeriyor mu? Hayır. /CU2N, standart Konnektör Ünitesini ifade eder. Bu düğüm bir ESB bus zincirinin sonunda ise, sinyal yansımasını önlemek için terminatörlü bir konnektör ünitesi (/CU2T) kullanmanız veya harici bir terminatör eklemeniz gerekir.
-
Bu ünitenin 220V AC güçle kullanımı mümkün mü? Hayır. Bu özel konfigürasyon (Son Ek 1) 100-120V AC için tasarlanmıştır. 220V AC uygulanması iç güç modüllerine zarar verir. 220V uygulamalar için ANB10D-425 modeline ihtiyacınız vardır.
-
Ünite endüstriyel racklerdeki titreşimlere nasıl dayanır? 10 kg ağırlığındaki sağlam şasi ve M5 güvenli montaj sistemi, proses tesislerinde yaygın mekanik titreşimlere dayanıklıdır. Dahil edilen izolasyon burçları ayrıca ünite ile rack çerçevesi arasında mekanik sönümleme sağlar.
-
Bu ünite en son CENTUM VP yazılımıyla uyumlu mu? Evet. ANB10D-415, mevcut CENTUM VP kurulumları için standart bir bileşen olmaya devam eder ve LFS1500 ile ilgili kontrol fonksiyonlarıyla tam uyumluluk sağlar.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
