Ürün Detayları
Ürün Açıklaması

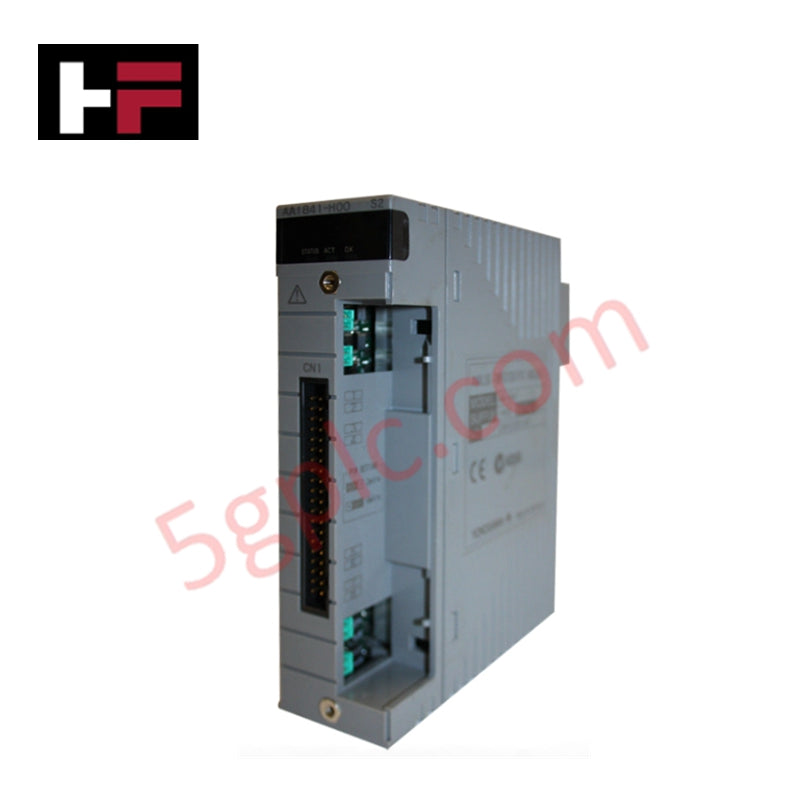

AAI841-H50/K4A00 (Parça Numarası AAI841-H50/K4A00) Yokogawa CENTUM VP dağıtık kontrol sistemi için tasarlanmış yüksek yoğunluklu, çok işlevli analog arayüzdür. Bu ünite, tek bir donanım alanında sekiz adet 4 ila 20 mA giriş kanalı ve sekiz adet 4 ila 20 mA çıkış kanalını benzersiz şekilde birleştirir. Raf alanını optimize etmek ve çeşitli saha enstrümanları ile aktüatörler için sağlam sinyal işleme sağlamak üzere tasarlanmıştır.
-H ekine sahip olan AAI841-H50/K4A00 , HART protokolü üzerinden çift yönlü dijital iletişim imkanı sunar. Bu özellik, tesis mühendislerinin gelişmiş cihaz tanılama verilerine erişmesini ve analog kontrol sinyalini kesintiye uğratmadan akıllı saha enstrümanlarının uzaktan yapılandırmasını gerçekleştirmesini sağlar. ATK4A-00 arayüz adaptörünün entegrasyonu, önceden hazırlanmış KS kabloları kullanarak sorunsuz bağlantı sağlar ve kontrol panolarındaki kablolama karmaşıklığını önemli ölçüde azaltır.
Teknik Özellikler
-
Giriş Kanalları 8 kanal, 4 ila 20 mA DC
-
Çıkış Kanalları 8 kanal, 4 ila 20 mA DC
-
İletişim Desteği Entegre HART Protokolü (Dijital Geçiş)
-
Sinyal İzolasyonu İzole edilmemiş (Giriş/Çıkış kanalları için ortak toprak)
-
Giriş Empedansı Aktif çalışma sırasında 250 Ω
-
İzin Verilen Çıkış Yükü Maksimum 600 Ω direnç
-
Veri Yenileme Döngüsü 40 ms dahili güncelleme frekansı
-
Dış Arayüz Önceden takılmış KS Kablo Arayüz Adaptörü (ATK4A-00)
-
Patlama Koruması 5 eki (Güvenli alan kullanımı için patlama koruması yok)
-
Sistem Akım Tüketimi 5 V DC’de 320 mA ve 24 V DC’de 300 mA
-
Çalışma Sıcaklığı Endüstriyel ortamlar için -20°C ile 70°C arası
Konfigürasyon ve Ek Açıklaması
-
AAI841 4-20 mA giriş/çıkış işlemleri için temel model
-
-H HART protokolü ile dijital iletişim desteği
-
5 Patlama koruması olmayan standart endüstriyel versiyon
-
0 Temel fonksiyonel donanım tipi
-
K4A00 KS kablo bağlantısı için ATK4A-00 arayüzü içeren montaj
Endüstriyel Uygulamalar
-
Akıllı kontrol vanaları ve debi vericilerinin eş zamanlı kontrolü ve izlenmesi.
-
Offshore veya uzak muhafazalarda CENTUM VP sistemleri için yer tasarruflu G/Ç genişletmesi.
-
HART tanılama verileri kullanılarak akıllı pozisyonerlerin uzaktan yönetimi.
-
Standart 4-20 mA akım sinyalleri gerektiren genel proses kontrol döngüleri.
Sıkça Sorulan Sorular
KS kablo arayüzü kurulumda nasıl avantaj sağlar?
AAI841-H50/K4A00 , yüksek yoğunluklu tak-çıkar kablolama sağlayan ATK4A-00 adaptörünü içerir. Bu, bireysel terminal vida bağlantılarına olan ihtiyacı ortadan kaldırır, kablolama hatası riskini azaltır ve saha devreye alımını hızlandırır.
Bu modül hem 2 telli hem de 4 telli vericileri destekler mi?
Evet, giriş kanalları standart 4 ila 20 mA sinyallerle uyumludur. Ancak, izole edilmemiş bir modül olduğundan, karmaşık topraklama ortamlarında sinyal paraziti oluşmaması için ortak toprak potansiyeline dikkat edilmelidir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
