Ürün Detayları
Ürün Genel Bakış

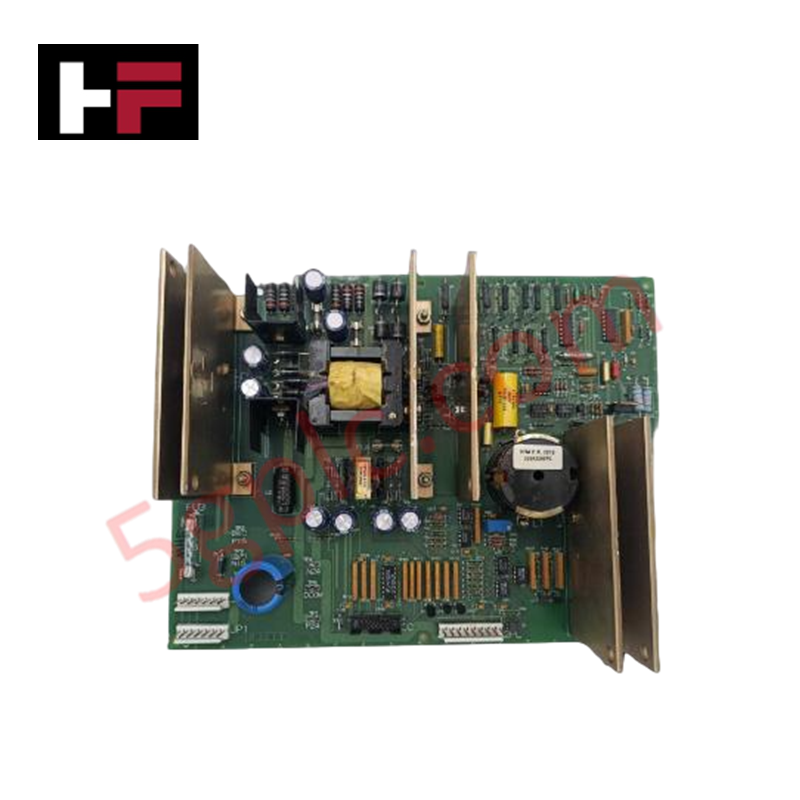

DS200TCPSG1AME , GE Speedtronic Mark V gaz türbini kontrol sisteminde birincil DC Giriş Güç Kaynağı Kartı olarak görev yapar. TCPD çekirdeğinden sağlanan 125 VDC gücünü kritik sistem bileşenlerinin ihtiyaç duyduğu belirli voltaj hatlarına dönüştürür. Bu modül, mikroişlemci gücü, RTD beslemeleri ve servo valf akım çıkışları gibi temel uygulamaları besler. Bu ünitenin %100 Yepyeni olarak sunulması, türbin kontrol rafınızın orijinal fabrika hassasiyeti ve voltaj kararlılığı ile çalışmasını garanti eder.
Teknik Özellikler
DS200TCPSG1AME, çeşitli endüstriyel yükler altında kararlı çıkış sağlamak için yüksek kaliteli güç dönüştürme bileşenlerini entegre eder:
| Özellik | Teknik Özellik |
| Üretici | GE General Electric |
| Seri | Mark V Speedtronic |
| Giriş Voltajı | 125 VDC (J1 Konnektörü üzerinden) |
| Çıkış Dağıtımı | 2PL, JC, JP1 ve JP2 Konnektörleri aracılığıyla |
| Alt Sistem Uyumluluğu | TCQC, TCA ve TCDA Kartlarını Destekler |
| Korumalı Devre | Çoklu Sigortalar ve Metal Oksit Varistörler (MOV) |
| Termal Yönetim | Entegre Isı Emiciler ve Endüktör Bobinleri |
| Konfigürasyon | Donanım/Yazılım Kurulumu Gerektirmez |
Mühendislik Avantajları
-
Kapsamlı Güç Dönüşümü: Bu kart, yüksek seviyedeki TCPD 125 VDC gücünü servo valf kontrolü ve RTD algılaması için gereken hassas voltajlara dönüştürür, harici dönüştürücülere olan ihtiyacı ortadan kaldırır.
-
Çoklu Kart Güç Yönlendirmesi: DS200TCPSG1AME, özel 2PL, JC, JP1 ve JP2 konnektörleri aracılığıyla TCQC ve TCDA gibi çevre kartlara stabilize güç ileterek Mark V çekirdeğinde güç yönetimini merkezileştirir.
-
Gelişmiş Geçici Koruma: Birden fazla metal oksit varistör (MOV) ve direnç ağları, voltaj dalgalanmalarına karşı kartı korur. Bu bileşenler, geçici voltajları hassas mikroişlemcilere ulaşmadan bastırır.
-
Üstün Termal Dağılım: Tasarım, yüksek güçlü DC-DC dönüşümü sırasında oluşan ısıl yükü yönetmek için birden fazla fiziksel ısı emici ve endüktör içerir, kontrol kabininde lokal aşırı ısınmayı önler.
-
Tak ve Çalıştır Entegrasyon: DS200TCPSG1AME, donanım jumperları veya yazılım yapılandırması gerektirmez. Bu kutudan çıkar çıkmaz hazır olma durumu, kurulumun basitleşmesini ve kart değişimi sırasında insan hatası riskinin azalmasını sağlar.
Kurulum ve Bakım Kılavuzu
-
Güç Girişi Doğrulaması: J1 konnektörünün PD çekirdeğinden sabit 125 VDC aldığından emin olun, ardından alt sistem kartlarını bağlayın.
-
Sigorta Kontrolü: Kart, aşırı akıma karşı koruma için birden fazla dahili sigorta içerir. Alt sistem kartları (örneğin TCA) güç kaybı yaşarsa bu sigortaları kontrol edin.
-
Isı Emici Boşluğu: Entegre ısı emicilerin etrafında uygun hava akışını sağlayın. Endüstriyel toz birikimi, ısıl dağılımı engelleyebilir ve trafoların ömrünü kısaltabilir.
-
Tanılama Doğrulaması: Devreye alma sırasında dönüşüm sürecinin her aşamasındaki voltaj seviyelerini doğrulamak için kart üzerindeki TP test noktalarını kullanın.
Sıkça Sorulan Sorular
S: DS200TCPSG1AME kurulumu sırasında yazılım kalibrasyonu gerektirir mi?
C: Hayır. Bu kart, donanım veya yazılım yapılandırması gerektirmeyen sabit mantık tasarımına sahiptir. Kartı takıp gerekli G/Ç bağlantılarını yapmanız yeterlidir, hemen çalışır.
S: Bu modülden hangi Mark V kartları güç alır?
C: Bu kart, öncelikle 2PL, JC, JP1 ve JP2 konnektörleri aracılığıyla TCQC, TCA ve TCDA kartlarına güç sağlar.
S: Kart, giriş güç dalgalanmalarına karşı nasıl korunur?
C: DS200TCPSG1AME, metal oksit varistörler (MOV) ve çoklu sigortaların kombinasyonunu kullanır. Bu bileşenler, fazla enerjiyi yakalar ve dağıtarak trafoları ve endüktör bobinlerini hasardan korur.
S: Bu kartı AC giriş uygulamalarında kullanabilir miyim?
C: Hayır. DS200TCPSG1AME, sadece 125 VDC kaynak gücü için tasarlanmış bir DC Giriş Güç Kaynağı Devre Kartıdır. Bu kartı AC kaynağa bağlamak donanımın anında arızalanmasına yol açar.
