Ürün Detayları

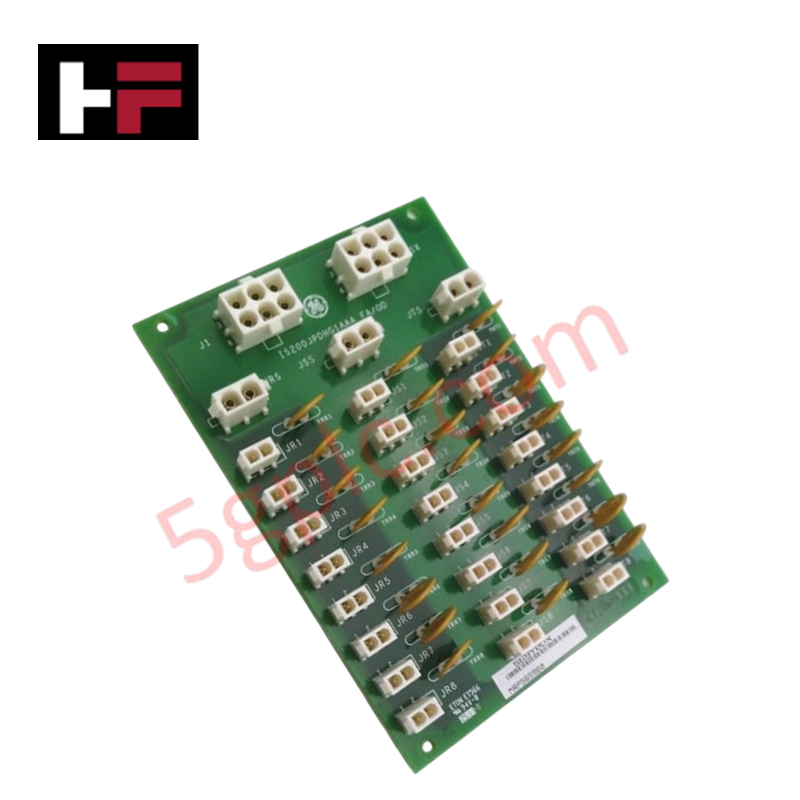

Mark VI Speedtronic türbin kontrol sistemlerinde güç dağıtımı için yapılandırılmış olan General Electric IS200JPDHG1A (IS200JPDHG1A Güç Dağıtım Kartı), I/O paketlerine korumalı kontrol gücü teslimatının doğrudan elektriksel yürütülmesini sağlar. Bu donanım bileşeni, türbin kontrol platformu mimarileri genelinde güç yükü yönetimi ve geçici dalgalanma bastırma işlemlerini gerçekleştirmek için kullanılan birincil dağıtım arayüzü olarak hizmet verir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200JPDHG1A |
| Marka | General Electric |
| Boyutlar | Standart PCB form faktörü |
| Çalışma Sıcaklığı | Standart endüstriyel ortam aralığı |
| Güç Tüketimi | 125 V dc giriş |
| Çekirdek Performans | 24 varistör; 24 çıkış dağıtım kanalı |
Backplane Veri Yolu İletişimi ve Deterministik Ağlar
IS200JPDHG1A, Mark VI kontrol mimarisi içinde düzenlenmiş gücü çevresel I/O paketlerine dağıtmak için çalışır. Kart, geçici voltaj bastırması sağlamak amacıyla üç sıra halinde düzenlenmiş yirmi dört varistör dizisi kullanır; böylece güç dağıtımı, yukarı akıştaki dalgalanmalara rağmen stabil kalır. Deterministik güç teslimatı, J1 ve J1X konektörleri aracılığıyla zincirleme (daisy-chain) yeteneği ile sağlanır. Birden fazla kart seri olarak yapılandırıldığında, toplam giriş akımı, dağıtım bütünlüğünün bozulmaması için birincil J1 giriş fişinin termal derecesi ile sınırlandırılmalıdır. Donanım yazılımı flaş uyumluluğu ve sistem güç izleme kabin düzeyinde yönetilir; ancak kart, bireysel I/O paketlerine özel, korumalı çıkış kanalları sağlayarak I/O yoğunluğu ölçeklendirmesini garanti eder.
Sıkça Sorulan Sorular
S: Çıkış dağıtım kanalları sıcak değiştirilebilir mi?
C: Hayır. Kart pasif bir güç dağıtım bileşeni olarak görev yapar. Ark oluşumunu önlemek için JR1-JR8, JS1-JS8 veya JT1-JT8 çıkış fişlerine bağlantı eklemeden veya çıkarmadan önce tüm giriş gücü (125 V dc) kaynaktan izole edilmelidir.
S: Birden fazla IS200JPDHG1A kartı zincirleme bağlandığında hangi kısıtlamalar vardır?
C: J1 ve J1X üzerinden zincirleme yapıldığında, tüm alt yüklerin toplam akım çekişi, ilk kartın J1 giriş konektörünün maksimum akım kapasitesini aşmamalıdır. Bu sınır aşılırsa giriş fişi termal arızaya uğrar.
Saha Kurulum Kılavuzu
- Montaj: PCB’yi standart ayırıcı donanımı kullanarak sabitleyin. Çalışma sırasında ısı birikimini önlemek için varistör dizileri çevresinde yeterli boşluk bırakıldığından emin olun.
- Kablolama: Tüm kablolamanın, uygulanabilir yerlerde Sınıf 1 Bölüm 2, Sınıf 1 Bölge 2 ve ATEX tehlikeli alan gereksinimlerine uygun olduğundan emin olun. 125 V dc besleme için uygun derecelendirilmiş kablo kesitini kullanın ve 2 pozisyonlu ile 6 pozisyonlu fişlerdeki tüm sıkma bağlantılarının mekanik olarak sağlam olduğundan emin olun.
- Topraklama: Kartı ortak sistem topraklamasına bağlayın. Tehlikeli alan kurulumlarında, dağıtım yolunun içsel güvenliğini sağlamak için UL/ATEX dokümantasyonunda belirtilen özel topraklama gereksinimlerine uyun.
- İnceleme: Yirmi dört varistörün bütünlüğünü periyodik olarak kontrol edin. Herhangi bir varistörde renk değişimi veya çatlak gibi fiziksel hasar belirtileri varsa, bileşenin sınırını aşan önceki bir geçici dalgalanma olayını gösterir; modülü değiştirin.
