Ürün Detayları

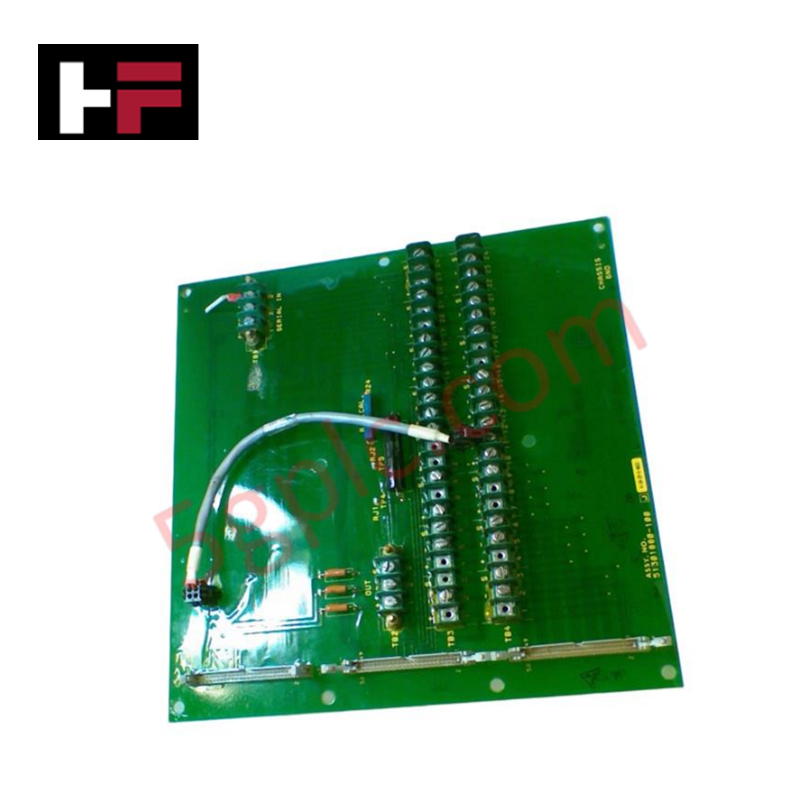

Honeywell 51301880-100 olarak da kataloglanan 51301880-100 Termokupl Çoklayıcı Terminal Kartı, Honeywell LE PIU, Experion PKS ve TDC 3000 ağ platformlarında düşük milivolt sinyallerinin sonlandırılması ve saha termokupl sinyallerinin koşullandırılması için özel bir donanım bileşeni olarak çalışır.
Donanım Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | 51301880-100 |
| Marka | Honeywell |
| Menşei | ABD |
| Ağırlık | 1.6 lb |
| Boyutlar | Standart terminal kartı yerleşimi |
| Çalışma Sıcaklığı | 0 ila +60 derece C |
| Güç Tüketimi | Pasif saha sonlandırma grubu |
| Kart Grubu Referansı | 51301881-100 Rev E |
| İşlev | Termokupl Çoklayıcı Terminal Kartı |
| Sinyal Giriş Türü | Düşük milivolt termokupl sinyalleri |
| Giriş Kapasitesi | 16 adede kadar termokupl girişi (röle kartıyla) |
| Soğuk Eklem Kompanzasyonu | Entegre Soğuk Eklem Referansı (CJR) |
| Montaj Türü | Panoya veya rafa monte |
| Saha Kablolama Arayüzü | Vidalı terminaller |
| PCB Yapısı | Koruyucu konformal kaplamalı endüstriyel sınıf PCB |
Soğuk Eklem Kompanzasyonu ve Kanallar Arası İzolasyon
Kartta, saha kablolama arayüzü noktasında doğrudan hassas sıcaklık kompanzasyonu yapmak üzere tasarlanmış entegre bir Soğuk Eklem Referansı (CJR) bloğu bulunur. Termokupl sinyallerini birbirinden ayıran dahili kanal-kanal izolasyon yolları, toprak döngüsü parazitini azaltır ve 16 giriş kanalının tamamında ortak mod gürültüsünü sınırlar. Devre kartı yerleşimi, çoklanmış analog gerilim sinyalleri ana sistem kart kafesi içindeki 4-20 mA HART ve milivolt işleme aşamalarına yönlendirilmeden önce termoelektrik EMK kararlılığını korur.
Sıkça Sorulan Sorular
S: Saha terminal blokları arasındaki termal gradyan hatası nasıl en aza indirilir?
C: Soğuk Eklem Kompanzasyonu (CJC) termistör devresi, vidalı terminal sıralarına fiziksel olarak yakın konumda bulunur ve gerçek zamanlı milivolt ofset hesaplamalarını düzeltmek için yerel blok sıcaklığını sürekli ölçer.
S: Terminal kartı sinyal işleme için harici bir güç kaynağı gerektirir mi?
C: Hayır, 51301880-100 pasif bir saha arayüz kartıdır ve gereken referans gerilimini doğrudan birbirine bağlı düşük enerjili Process Interface Unit (LE PIU) veya röle kartı grubundan alır.
Saha Montajı Kılavuzu
- Sürekli topraklama bağlantısı oluşturmak için topraklama bağlantılı montaj donanımı kullanarak grubu düz bir muhafaza panosuna veya standart raf çerçevesine monte edin.
- Termokupl uzatma kablosu çiftlerini doğrudan belirlenmiş terminal vidalı bloklarına yönlendirin ve belirtilen termokupl türü için doğru kablo kutuplarına (+ ve - uçlar) dikkat edin.
- Milivolt sinyal yollarında toprak döngüsü oluşmasını önlemek için ekran drenaj kablolarının yalnızca tek bir noktadan yerel topraklama barasına bağlandığından emin olun.
- Temas noktalarındaki direnç değişimlerini önlemek için tüm terminal bloğu vidalarının pano kablolama standartlarına uygun torkla sıkıldığını doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
