Ürün Detayları

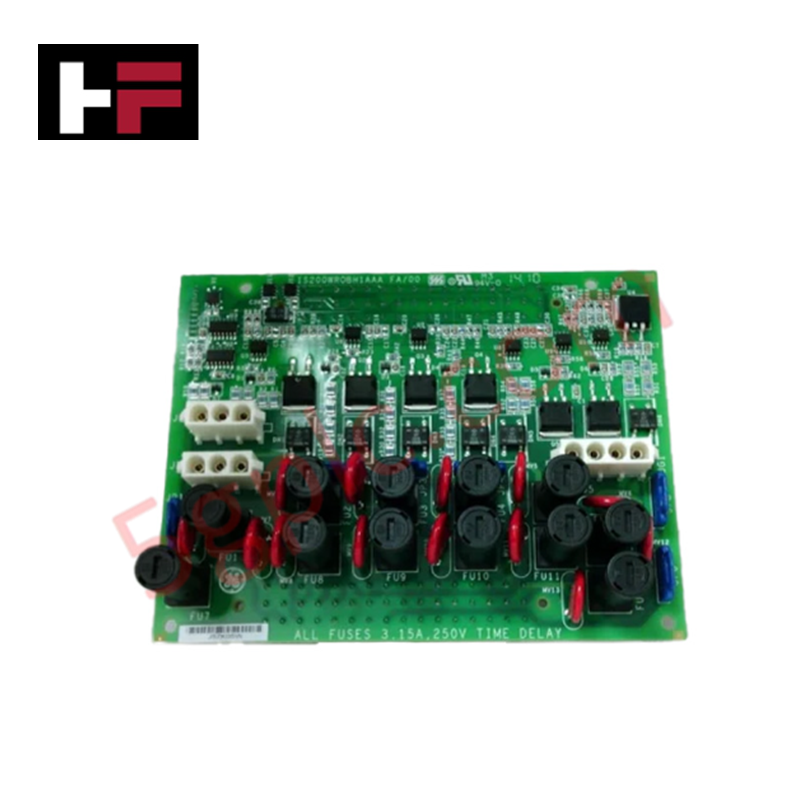

Mark VI kontrol platformlarında güç dağıtımı ve devre izleme için yapılandırılmış olan GE IS200WROBH1A (IS200WROBH1A Güç Dağıtım Kartı), şube devre koruması ve geri bildirim algılamasının doğrudan fiziksel yürütülmesini sağlar. Bu donanım bileşeni, kabin seviyesindeki güç yönetim mimarileri genelinde akım dağıtımı ve sigorta izleme işlemlerini gerçekleştirmek için kullanılan birincil WROB kartı olarak hizmet verir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200WROBH1A |
| Marka | GE |
| Menşei | Amerika Birleşik Devletleri |
| Ağırlık | Belirtilmemiş |
| Boyutlar | Standart PDM kart form faktörü |
| Çalışma Sıcaklığı | Standart endüstriyel ortam aralığı |
| Güç Tüketimi | 125 V dc / 120-240 V ac sisteme bağlı |
| Sigorta Kapasitesi | 12 x 3.15 A (500 V ac / 400 V dc dereceli) |
Backplane Veri Yolu İletişimi ve Deterministik Ağlar
IS200WROBH1A, Mark VI kabinindeki şube devreler üzerinde ayrıntılı kontrol sağlamak için Güç Dağıtım Modülü (PDM) ile entegre olur. Kart, her biri 3.15 A dereceli on iki adet dahili sigorta içerir ve bu sigortalar, alt devrelerdeki enstrümantasyon ve kontrol elemanlarını korur. PPDA I/O paketinden farklı olarak, WROB kartı devre durumunu raporlamak için otonom geri bildirim yöntemleri kullanır; böylece sigorta bütünlüğüne ilişkin tanı verileri bağımsız olarak yakalanır. Donanım yazılımı flash uyumluluğu ve backplane veri yolu iletişim hızı, PDM montajı aracılığıyla sistemin genel yedeklilik seviyesiyle (tekli, çiftli veya TMR konfigürasyonlarında) uyumlu hale getirilir. Bu algılama devrelerinin doğru yönetimi, kabin seviyesindeki güç geçici olayları sırasında arıza tespitinin deterministik kalmasını sağlamak için gereklidir.
Sıkça Sorulan Sorular
S: IS200WROBH1A, sistem açıkken bireysel sigortaların sıcak değişimini (hot-swap) mümkün kılar mı?
C: Hayır. Sigortalar devreyi korusa da, sigortaları değiştirmeden önce kartın güç kaynağından izole edilmesi gerekir; aksi takdirde canlı hatlarda kısa devre veya güç algılama geri bildirim hatlarında parazit oluşabilir.
S: WROB geri bildirim sinyali PPDA I/O paketine entegre midir?
C: Hayır. IS200WROBH1A, on iki şube devreyi izlemek için bağımsız geri bildirim yöntemleri kullanır. Bu sinyaller, ilgili kabin kablolama şemalarına göre uygun kontrolör girişlerine bağlanmalıdır.
Saha Kurulum Kılavuzu
- Montaj: Kartın PDM muhafazası içinde doğru şekilde yerleştirildiğinden emin olun. Montaj donanımının, kabin backplane’ine düşük empedanslı bir topraklama yolu sağlamak için sağlam şekilde sabitlendiğini doğrulayın.
- Kablolama: Giriş ve çıkış bağlantıları, şube devre düzenine uygun şekilde yönlendirilmelidir. Sigorta terminallerine bağlı tellerin, 3.15 A derecesine uygun boyutta olduğundan emin olun; aşırı voltaj düşümü veya aşırı ısınmayı önlemek için bu önemlidir.
- Sigorta Bakımı: Yanmış sigortalar yalnızca orijinal 3.15 A, 500 V ac / 400 V dc özelliklerine uygun bileşenlerle değiştirilmelidir. Yanlış sigorta dereceleri koruma şemasını zayıflatır ve bileşen hasarına yol açabilir.
- Geri Bildirim Doğrulaması: Kurulum sonrası, bağımsız güç algılama geri bildirim sinyallerinin ToolboxST uygulaması kullanılarak kontrolör yazılım girişlerine doğru şekilde eşlendiğini doğrulayın.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
