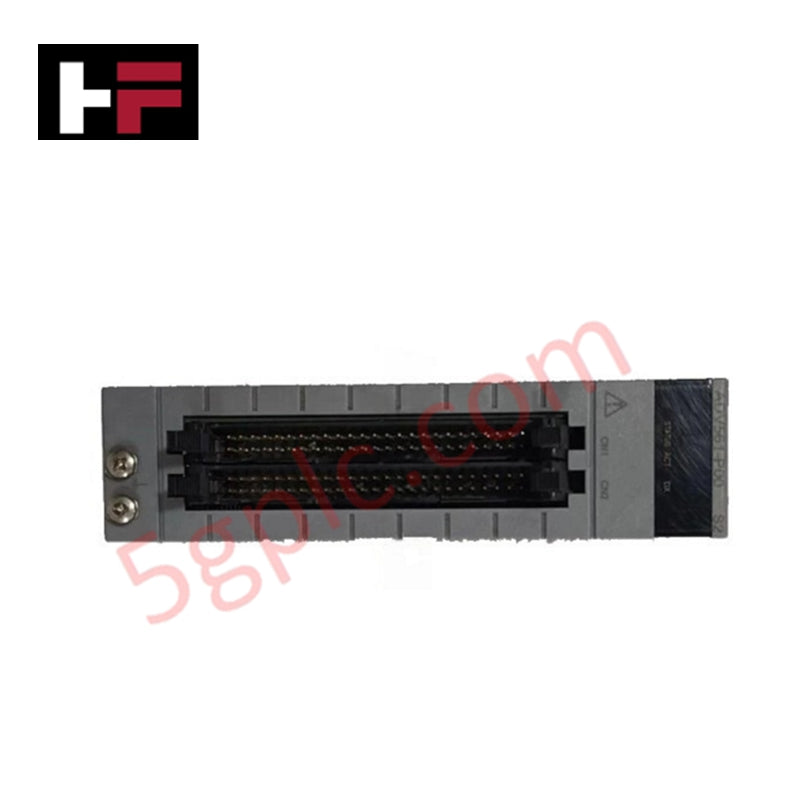

CENTUM VP | Yokogawa ADV561-P00 64 Kanallı Dijital Çıkış Modülü

Ürün Genel Bakış

 Yokogawa ADV561-P00 ,  CENTUM VP entegre üretim kontrol sistemi için ultra yüksek yoğunluklu dijital çıkış çözümü olarak hizmet verir. Bu modül, 64 ayrı çıkış kanalını yönetir ve solenoid valfler, röleler ve göstergeler gibi geniş saha cihazı dizilerinin eşzamanlı kontrolüne olanak tanır. Yüksek kapasiteli tasarımı, karmaşık proses mantığı için gereken yüksek hızlı anahtarlama yeteneklerini korurken kontrol dolaplarındaki fiziksel alanı önemli ölçüde azaltır.

Parça Numarası Açılımı

Yokogawa donanımları, fonksiyonel yetenekleri tanımlamak için belirli son ek mantığı kullanır:

• ADV561: Dijital Çıkış Modülü (64 kanallı, 24 V DC)

• -P: Darbe genişliği ve karışık durum/darbe çıkış işlevselliğini destekler

• 0: Standart tip konfigürasyon

• 0: Temel çevresel koruma (Konformal kaplama yok)

Teknik Özellikler

ADV561-P00, hassas saha kontrolü için aşağıdaki teknik parametreleri sağlar:

• Çıkış Kanalları: 64 nokta

• Nominal Uygulanan Gerilim: 24 V DC

• Gerilim Aralığı: 20,4 ila 26,4 V DC

• Maksimum Yük Akımı: 26,4 V'de kanal başına 100 mA

• Yanıt Süresi (Durum): ≤ 3 ms

• Yanıt Süresi (Darbe): ≤ 10 ms (Karışık durum ve darbe)

• Darbe Genişliği Çözünürlüğü: 8 ms artışlarla

• Dayanma Gerilimi: Sinyal ile sistem arasında 2 kV AC; ortaklar arasında 500 V AC

• İç Akım Çekimi: 5 V DC'de 700 mA

• Ağırlık: 0,30 kg

Mühendislik Avantajları

• Maksimize Edilmiş Dolap Verimliliği: 64 kanalı tek bir modül yuvasına sığdırmak, mühendislerin donanımı konsolide etmesini ve gereken I/O rafı sayısını azaltmasını sağlar. Bu, açık deniz platformlarındaki ve kalabalık kontrol odalarındaki alan kısıtlamalarını çözer.

• Hassas Darbe Mantığı: Modül, 8 ms çözünürlükle darbe genişliği modülasyonunu yönetir. Bu özellik, belirli görev döngüleri veya zamanlanmış darbeler gerektiren cihazların doğrudan kontrolüne olanak tanır ve merkezi kontrolörün işlem gücünü zorlamaz.

• Üstün Sinyal Bütünlüğü: Çıkış sinyali ile sistem mantığı arasında 2 kV AC dayanma gerilimi, saha tarafındaki elektriksel gürültünün sistem arka planına geçmesini engeller. Ayrıca, modül kanalları 16'şar noktalık gruplar halinde düzenler ve ortaklar arasında 500 V AC izolasyon sağlayarak kanal içi paraziti azaltır.

• Kolaylaştırılmış Bağlantı: ADV561-P00, özel bir MIL konnektör arayüzü (AKB337) kullanır. Bu yüksek yoğunluklu bağlantı yöntemi, bireysel vida terminallerinin karmaşasını ortadan kaldırır, kablolama sürecini hızlandırır ve kurulum hatası riskini azaltır.

Sıkça Sorulan Sorular

Bu ADV561-P00 ünitesi tamamen yeni mi?

Evet. Yokogawa ADV561-P00'u %100 tamamen yeni, orijinal fabrika ürünü olarak temin ediyoruz. Her modül, tam izlenebilirlik ile orijinal ambalajında gönderilir.

64 kanal için kablolamayı nasıl yönetebilirim?

Modül, özel bir MIL konnektör kablosu, yani Yokogawa AKB337 gerektirir. Bu kablo, yüksek yoğunluklu ön paneli uzak bir terminal kartına bağlayarak düzenli kablo yönetimi ve güvenli elektriksel temas sağlar.

Bu modülü yüksek frekanslı anahtarlama için kullanabilir miyim?

ADV561-P00, durum yanıt süresi olarak 3 ms veya daha az sunar. Karışık durum ve darbe uygulamalarında yanıt süresi 10 ms'nin altındadır. Bu, modülün proses otomasyonunda hızlı olay dizilerini ve yüksek hızlı kontrol döngülerini yönetmesini sağlar.

"Ortak eksi" gruplamanın önemi nedir?

Modül, 64 kanalını 16'şar kanallık gruplara ayırır ve her grup için ortak bir negatif (-) ortak kullanır. Bu mimari, bu ortak gruplar arasında 500 V AC izolasyon sağlar ve modülün tamamını etkileyebilecek yerel elektriksel arızalara karşı ek koruma katmanı sunar.
