Ürün Detayları
Genel Bakış

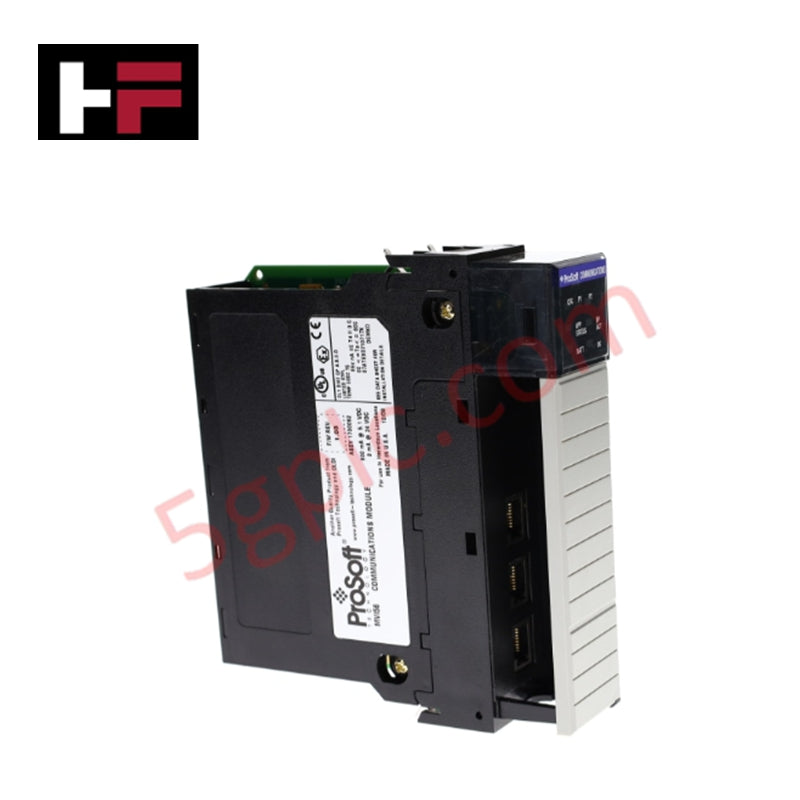

Allen-Bradley MVI56-MCM , ControlLogix platformu içinde kullanılmak üzere tasarlanmış bir Modbus iletişim modülüdür. ControlLogix işlemcileri ile Modbus uyumlu cihazlar arasında kesintisiz veri alışverişi sağlar ve hem Modbus RTU hem de Modbus TCP/IP ağlarını destekler. Güvenilirlik ve yüksek performanslı kontrol uygulamaları için tasarlanan MVI56-MCM, PLC'leri üçüncü taraf saha cihazları ve kontrol sistemlerine bağlamak için sağlam bir arayüz sunar.
Teknik Özellikler
-
Model / Parça Numarası: MVI56-MCM
-
Marka: Allen-Bradley
-
Ürün Türü: Modbus İletişim Modülü
-
Ürün Serisi: ControlLogix
-
Ağırlık: 1.69 lbs (0.77 kg)
-
Arka Panel Güç Tüketimi: 800 mA @ 5 VDC
-
Desteklenen İletişim Protokolleri: Modbus RTU Ana/İkincil, Modbus TCP/IP
-
Desteklenen Seri Standartlar: RS-232, RS-422, RS-485
-
Çevresel Sınıf: Sınıf I, Bölüm 2, A, B, C ve D Grupları (Tehlikeli Alanlar)
-
RAM Gereksinimi: En az 128 MB, Önerilen 256 MB
-
Çalışma Sıcaklığı: 0°C ile 60°C (32°F ile 140°F)
-
Gerekli Disk Alanı (yapılandırma araçları için): En az 100 MB
-
Yapılandırma Yazılımı: ProSoft Yapılandırma Oluşturucu (PCB)
-
Montaj Türü: ControlLogix kasasına monte edilir
-
Durum Göstergeleri: Modül, İletişim ve Ağ etkinliği LED'leri
-
Modül İşlevi: Logix denetleyicileri ile Modbus ağları arasında iletişim köprüsü görevi görür
Temel Özellikler
-
Aynı anda ana ve ikincil işlemler için çift Modbus portu
-
Standart ControlLogix arka panelleri ile uyumlu
-
ProSoft yazılım araçları ile basitleştirilmiş yapılandırma
-
Tehlikeli ve endüstriyel ortamlarda kullanım için tasarlanmıştır
-
Modbus tabanlı kontrol sistemleri için güvenilir gerçek zamanlı iletişim
Kullanım Alanları
-
Eski Modbus cihazlarının modern ControlLogix PLC'lerle entegrasyonu
-
Petrol ve gaz, enerji üretimi ve imalat sektörlerinde endüstriyel otomasyon sistemleri
-
Modbus iletişimi gerektiren denetleyici kontrol ve veri toplama (SCADA) ağları
Sıkça Sorulan Sorular
S1: MVI56-MCM hangi iletişim modlarını destekler?
Hem Modbus RTU hem de Modbus TCP/IP protokollerini destekler, böylece esnek ağ entegrasyonu sağlar.
S2: Tehlikeli alanlarda kurulabilir mi?
Evet. Sınıf I, Bölüm 2, A, B, C ve D grupları için sertifikalıdır.
S3: Yapılandırma için hangi yazılım gereklidir?
Modül, ProSoft Teknoloji tarafından sunulan ProSoft Yapılandırma Oluşturucu (PCB) ile yapılandırılır.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
