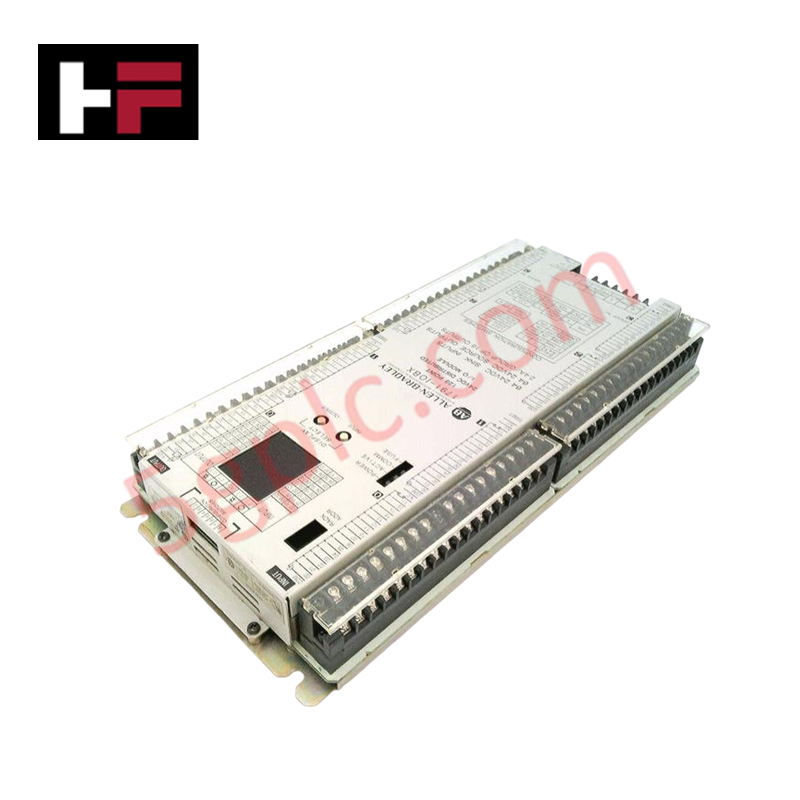

Allen-Bradley 1791-IOBX 1791 Blok G/Ç Yüksek Yoğunluklu Dijital Kombinasyon Modülü

Ürün Genel Bakış

Allen-Bradley 1791-IOBX , Bulletin 1791 Blok I/O ürün serisi içinde yüksek yoğunluklu, merkezi bir uzaktan I/O arayüzü olarak çalışır. Bu dijital kombine modül, büyük kanal sayılarını bağımsız saha montajlı bir montajda yoğunlaştırarak, 64 sinking giriş ve 64 sourcing çıkışı merkezi olmayan makine bölgelerine dağıtır.

Orijinal üretici bu özel donanım serisini durdurulmuş ve kullanımdan kalkmış olarak sınıflandırsa da, bu kritik bileşeni  %100 yepyeni, orijinal fabrika mühürlü birim olarak temin edip dağıtıyoruz. Bu, mühendislerin eski endüstriyel kontrol ağlarını koruması veya onarması için kusursuz iç katı hal izleri, bozulmamış sinyal izolasyon bariyerleri ve hatasız optokuplör tepkileri sağlar.

Teknik Özellikler

Aşağıdaki tablo, bu yüksek yoğunluklu blok modülün kesin elektriksel parametrelerini, mantık eşiklerini ve yük toleranslarını kaydeder:

Mühendislik Avantajları

• Kontrol Kabini Alanını Dramatik Şekilde Sıkıştırır: Toplam 128 dijital I/O noktasını (64 Giriş / 64 Çıkış) tek bir blokta entegre etmek, geleneksel çok yuvalı PLC şasisi, uzaktan arka planlar ve ayrı giriş/çıkış kartlarının fiziksel alan gereksinimlerini ortadan kaldırır. Bu büyük yoğunlaşma, makine üreticilerinin geniş arayüz bloklarını doğrudan sığ makine bağlantı kutularına monte etmelerine olanak tanır.

• Kanal Arası Kablo Girişimlerini Ortadan Kaldırır: 128 eşzamanlı hattı işlerken, çok katmanlı dahili PCB izleri, iç mantık sinyallerini bitişik yüksek akımlı çıkış hatlarından izole eder. Bu yapısal koruma, elektromanyetik girişimlerin hassas 1.56mA minimum sinking giriş kanallarında yanlış mantıksal tetikleyiciler oluşturmasını engeller.

• Eski Sistem Onarım Projelerini Basitleştirir: Bu yepyeni birim, mevcut saha montajlı 1791 sistemlerinin montaj alanı ve fiziksel terminal pozisyonları ile uyumludur. Bu mühendislik çapraz uyumluluğu, teknisyenlerin doğrudan değişim yapmasına olanak tanır; pahalı ve zaman alıcı kontrolör geçişleri, pano metal değişiklikleri veya kontrol mantığı yeniden yazımlarını atlar.

Sıkça Sorulan Sorular

• 64 sourcing çıkış, büyük AC kontaktörler gibi endüktif yükleri doğrudan yönetebilir mi?

  Hayır. 64 sourcing çıkış transistörü, standart 24V DC dış güç altında kanal başına 300mA sürekli dirençli akımı yönetir. Ağır solenoid valfler veya manyetik kontaktör bobinleri gibi endüktif yükler anahtarlanırken, çöken manyetik alan şiddetli ters voltaj darbeleri oluşturur. Dahili sourcing transistörlerini aşırı voltaj deliklerinden korumak için endüktif yük terminalleri üzerine harici flyback diyotları takmalısınız.

• Teknisyenler uzun kablo hatlarında voltaj düşüşlerinin giriş mantık durumlarını bozmasını nasıl önler?

  Dış 24V DC güç kaynağının modül terminallerinde 18V DC ile 26.4V DC arasında sabit bir voltaj çıkışı sağlamasını garanti edin. Sinking girişler, gelen potansiyel minimum 12V DC olduğunda durum değiştirir; mühendisler, uzun hatlarda hat direncini dengelemek ve voltajı güvenli şekilde 7V DC maksimum kapalı durum eşik değerinin üzerinde tutmak için uygun kalınlıkta bakır kablo kesitleri belirtmelidir.

• Bu modül, verileri ana PLC-5 veya SLC 500 işlemcisine iletmek için ayrı bir ağ iletişim kartı gerektirir mi?

  1791-IOBX, eski Allen-Bradley Remote I/O (RIO) mavi hortum ağ tarayıcı mimarisine doğrudan bağlanan entegre bir ağ bloğu olarak çalışır. Yardımcı bir şasi adaptörüne gerek yoktur; iletişim ana hattını bağlamadan önce blok gövdesindeki donanım dip anahtarlarını doğru raf adresi ve baud hızını atamak için yapılandırmanız yeterlidir.
