Ürün Detayları
Ürün Genel Bakış

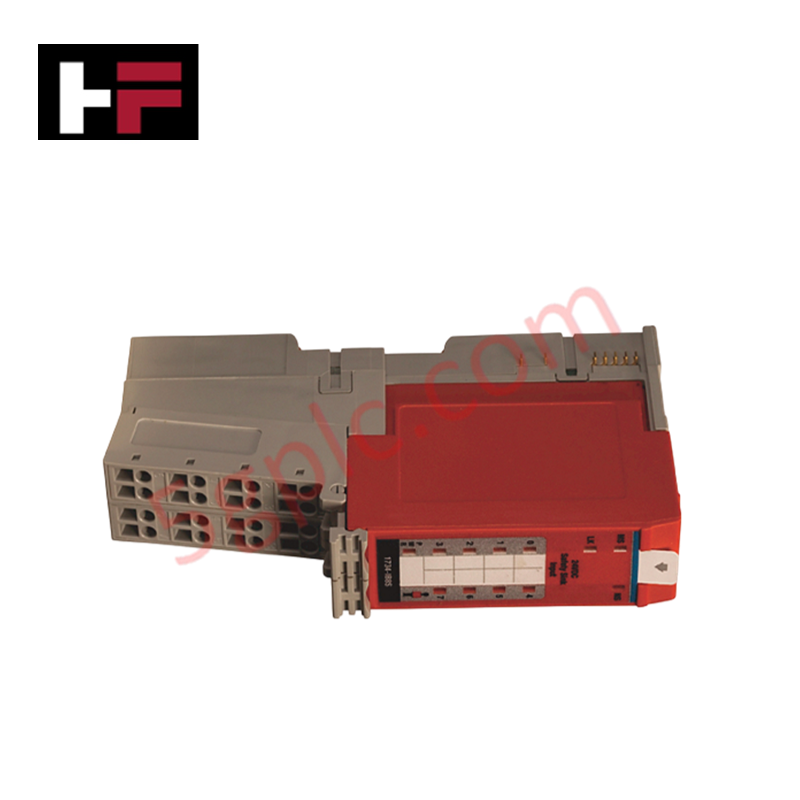

Allen-Bradley 1734-OV8S, POINT Guard I/O donanım mimarisi içinde yüksek yoğunluklu, dağıtılmış bir güvenlik çıkış modülü olarak çalışır. Bu özel bileşen, endüstriyel otomasyon ağları için güvenlik açısından kritik enerjiyi kesme komutlarını uygular; güvenlik kontaktörlerini, ışık perdelerini, acil durdurma devrelerini ve robotik kilitleme kapılarını kontrol eder.
Modül, güvenlik yapılandırmalarını en yüksek risk eşiklerine kadar uygulamak için standart POINT I/O arka planı üzerinden GuardLogix kontrolörleriyle doğrudan arayüz kurar. Bu otomasyon bileşenini, %100 yepyeni, orijinal fabrika mühürlü bir birim olarak tedarik ediyoruz; bu da dokunulmamış katı hal anahtarlama kanalları, kusursuz dahili tanılama devreleri ve tavizsiz fabrika yazılımı uyumluluğu garantiler.
Teknik Özellikler
Aşağıdaki tablo, 1734-OV8S güvenlik modülünün mekanik, çevresel ve fonksiyonel güvenlik parametrelerini kaydeder:
| Parametre | Performans ve Fonksiyonel Güvenlik Değerlendirmesi |
| Üretici | Allen-Bradley / Rockwell Automation |
| Parça Numarası | 1734-OV8S |
| Modül Tipi | Dağıtılmış Güvenlik Çıkış Modülü |
| Güvenlik Kanal Kapasitesi | 8 Sinking Güvenlik Çıkışı |
| Fonksiyonel Güvenlik Değerlendirmesi | SIL 3 (IEC 61508) / Kategori 4 PLe (EN ISO 13849-1) |
| Nominal Giriş Çalışma Voltajı | 24V DC |
| Çıkış Voltaj Değerlendirmesi | 24V DC |
| Kanal Başına Maksimum Yük Akımı | Çıkış Başına Maksimum 2.0 Amper |
| Dahili Güç Tüketimi | Çıkış Kanalı Başına 0.25 Watt |
| İletişim Arayüzü | Yerel POINT I/O Arka Plan Sistemi Bağlantısı |
| Montaj Konfigürasyonu | Yatay veya Dikey DIN Ray Montajı |
| Çalışma Sıcaklığı Aralığı | -20°C ile 60°C (-4°F ile 140°F) |
| Fiziksel Boyutlar (Y x G x D) | 3.30 x 3.50 x 2.10 inç (83.8 x 88.9 x 53.3 mm) |
| Net Bileşen Ağırlığı | Yaklaşık 0.7 lbs (0.32 kg) |
Mühendislik Avantajları
-
Ultra İnce Profil ile Maksimum Alan Tasarrufu Sağlar: Modül, DIN ray üzerindeki standart 1734 terminal tabanlarına takılan ultra kompakt dilim mimarisi kullanır. Bu alan tasarrufu sağlayan tasarım, kontrol mühendislerinin kalabalık saha bağlantı kutuları içinde yüksek yoğunluklu, yerel güvenlik düğümleri oluşturmasına olanak tanır ve aşırı büyük alt panellere olan ihtiyacı ortadan kaldırır.
-
Yerleşik Darbe Testi ile Yanlış Devre Kesintilerini Önler: Katı hal çıkış sürücüleri, aktif kanallarda sürekli, milisaniyenin altında darbe testi yapar. Bu otomatik tanılama rutini, aktüatör yükünü düşürmeden 24V DC veya toprak döngülerine karşı dış kablo kısa devrelerini anında tespit eder, düzensiz hat kapanmalarını önler ve tam SIL 3 korumasını korur.
-
Geniş Sıcaklık Değişimlerinde Güvenilir Çalışma Sağlar: Dayanıklı dahili donanım mimarisi, termal dağılımı verimli yönetir ve aktif kanal başına sadece 0.25W tüketir. Bu termal verimlilik, modülün -20°C ile 60°C arasında geniş bir sıcaklık aralığında işlevsel kalmasını sağlar ve koşulsuz dış kontrol dolaplarında termal kayma hatalarını engeller.
Sıkça Sorulan Sorular
-
Bu 1734-OV8S güvenlik modülünü aynı DIN ray üzerinde standart, güvenlik olmayan POINT I/O modülleriyle karıştırabilir miyim?
Evet. POINT I/O arka planı, standart ve güvenlik dereceli modüllerin tek bir montaj sırasına sorunsuz fiziksel ve elektriksel entegrasyonuna izin verir. Ancak, 1734-OV8S modülünü, güvenlik veri paketlerini ana GuardLogix işlemciye yönlendirmek için CIP Safety protokollerini destekleyen bir EtherNet/IP adaptörü (örneğin 1734-AENTR) ile eşleştirmeniz gerekir.
-
Modül değişimi sırasında hasarı önleyen kritik terminal tabanı kuralları nelerdir?
Teknisyenler, modülü sahada güç uygulamadan önce uyumlu bir 1734-TB veya 1734-TBS terminal tabanına monte etmelidir. Modülü yerine kaydırmadan önce terminal tabanındaki mekanik anahtarı, bu güvenlik çıkış tipi için atanmış doğru konuma ayarlamalıdır. Bu mekanik kilit, teknisyenlerin saha bakımında standart dijital modülü yüksek voltajlı güvenlik kablolama yuvasına yanlışlıkla takmasını engeller.
-
1734-OV8S’de bulunan sinking çıkışlar ile sourcing çıkışlar arasındaki fark nedir?
1734-OV8S, sinking güvenlik çıkışları kullanır (parça numarasındaki "V" ile belirtilir). Güvenlik durumu çıkışı etkinleştirdiğinde, modül çıkış pinini 0V DC toprak ortak noktasına bağlar ve akımı yük üzerinden çeker. Buna karşılık, sourcing güvenlik modülleri (örneğin 1734-OB8S), alan yükünü sürmek için +24V DC pozitif bacağı anahtarlayarak çalışır. Saha teknisyenleri, bu sinking özelliği bağlı aktüatörlerin doğru polaritesiyle eşleştirmelidir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
