Ürün Detayları

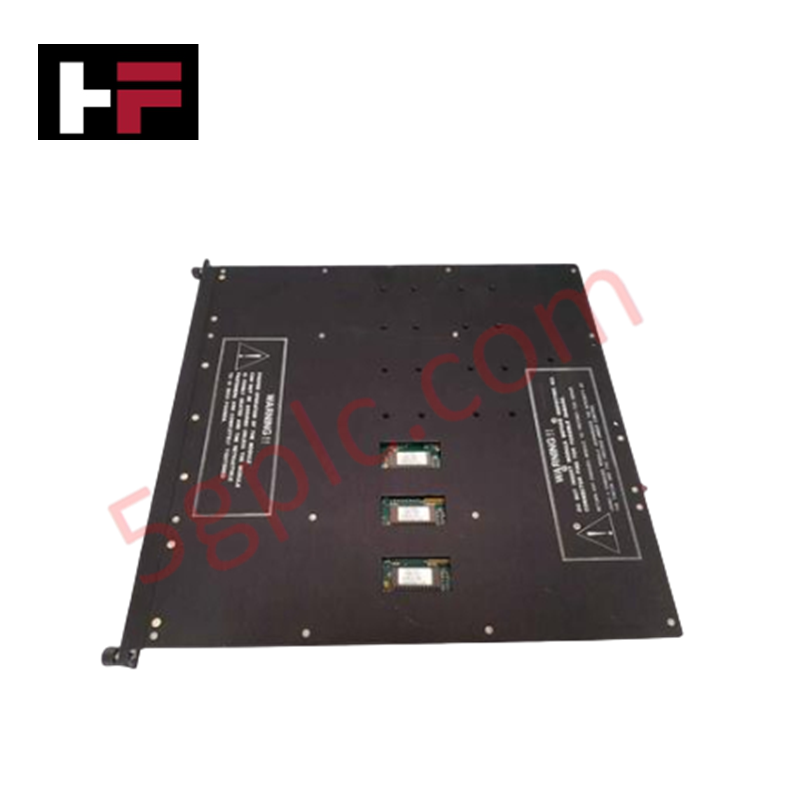

Triconex 3611E, yüksek bütünlüklü güvenlik sistemleri için tasarlanmış 8 kanallı, Üçlü Modüler Yedeklilik (TMR) özellikli bir Denetimli Dijital Çıkış (SDO) modülüdür. Ana işlemcilerden üç kanal üzerinden çıkış sinyalleri alır ve bu sinyalleri dörtlü mekanik röle anahtarlama matrisi aracılığıyla işler. Böylece uzun süre enerjisi kesildiğinde tetiklenen döngüler için saha bağlantılarına tek ve hataya dayanıklı bir çıkış iletir.
Anahtarlama Kapasitesi ve Gerilim Aralıkları
Modül, AC yüklerle çalışmak üzere tasarlanmış hat izleme özelliklerine sahip 8 ortak çıkış noktası sunar. 47-63 Hz frekans aralığında 90-155 VAC giriş gerilimi aralığında çalışır; nominal besleme değeri 115 VAC, ikincil DC çalışma gerilimi aralığı ise 36-72 VDC'dir.
Çıkış Değerleri ve Yük Sınırları
Her çıkış noktası, 2.000 VA (dirençli yük) maksimum anahtarlama gücüyle 2 A'ya kadar sürekli akımı destekler ve 10 A'ya kadar AC çevrim ani akımını karşılar. Doğru durum denetimi için en az 50 mA yük akımı gerekir. Saha yükleri için kaçak akım 4 mA, şasi kaçağı için ise 60 Hz'de en fazla 1 mA ile sınırlıdır.
| Parametre | Teknik Özellik |
|---|---|
| Model | 3611E |
| Marka | Triconex |
| Ürün Türü | Dijital Çıkış Modülleri |
| Yedeklilik Mimarisi | TMR, Denetimli |
| Çıkış Noktaları | 8, ortak |
| Nominal Gerilim | 115 VAC |
| Gerilim Aralığı (AC) | 90-155 VAC |
| Gerilim Aralığı (DC) | 36-72 VDC |
| Frekans Aralığı | 47-63 Hz |
| Maksimum Anahtarlama Gücü | 2.000 VA (dirençli) |
| Maksimum Akım Değeri | Nokta başına 2 A |
| Maksimum AC Ani Akımı | AC çevrimi başına 10 A |
| Gerekli Minimum Yük | 50 mA |
| Maksimum Yük Kaçağı | 4 mA |
| Maksimum Şasi Kaçağı | 60 Hz'de 1 mA |
| Boyutlar | 20.3 cm x 12.7 cm x 5.1 cm |
| Ağırlık | 0.5 kg |
| Menşei Ülke | ABD |
Sık Sorulan Sorular
S: Triconex 3611E, TMR oylaması için hangi çıkış mekanizmasını kullanır?
C: Modül, mekanik güç röleleri kullanan dörtlü çıkış anahtarlama matrisi aracılığıyla 2/3 sinyal oylaması gerçekleştirir ve oylama sonucunda belirlenen tek bir çıkış sinyalini saha bağlantılarına iletir.
S: 3611E çıkış kanallarının temel gerilim ve akım sınırları nelerdir?
C: Kanallar, 47-63 Hz'de 90-155 VAC (115 VAC nominal) gerilimde çalışır; nokta başına sürekli en fazla 2 A akımı (dirençli yükte 2.000 VA'ya kadar) destekler ve en az 50 mA yük gerektirir.
