Ürün Detayları

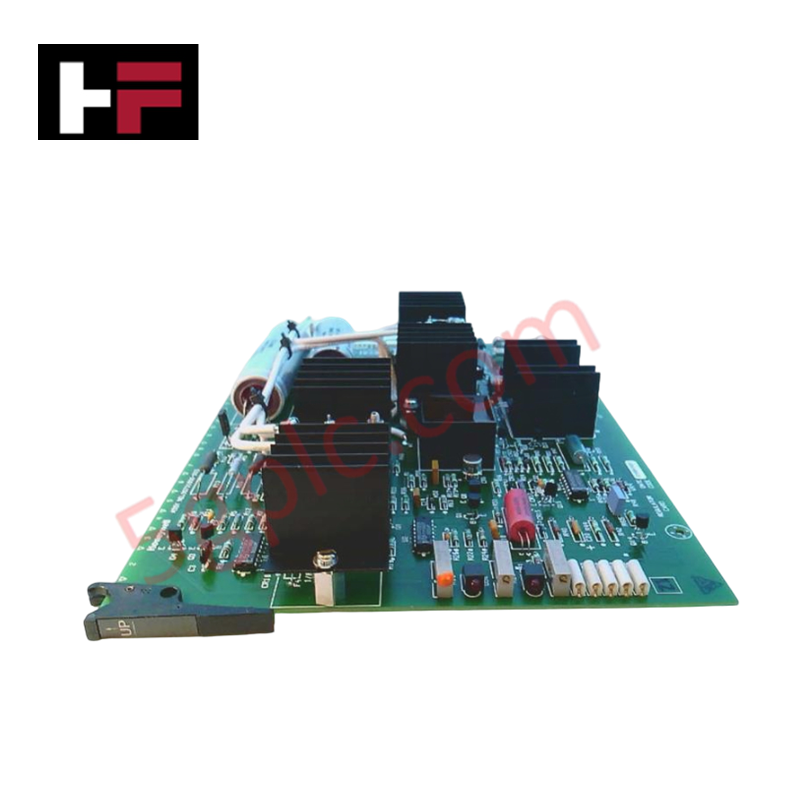

Honeywell 30731808-503, ayrıca 30731808-503 Regülatör Kartı olarak da kataloglanmış olup, TDC 2000 şasi montajları içinde dahili voltaj regülasyonu ve güç hattı koşullandırması için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 30731808-503 |
| Marka | Honeywell |
| Menşei | ABD / Küresel Üretim |
| Ağırlık | 1.51 lbs (0.68 kg) |
| Çalışma Sıcaklığı | Standart Endüstriyel Şasi Derecelendirmesi |
| Güç Tüketimi | 24 VDC Backplane Girişi ile Beslenir |
| Form Faktörü | Kaydırmalı Devre Kartı Modülü |
| Giriş Voltajı | 24 VDC (backplane’den) |
| Çıkış Voltajları | 5 VDC ve 12 VDC (şasi lojik için) |
| Diagnostik Özellikler | Ön erişimli Test Soketleri (Arıza Tespiti ve Kalibrasyon) |
| Koruma | 2 Adet Çıkarılabilir Sigorta |
Kanal-Kanal İzolasyonu ve Güç Hattı Koşullandırması
30731808-503 Regülatör Kartı, gelen 24 VDC backplane beslemesini, bitişik sistem işleme ve G/Ç lojik kartlarının ihtiyaç duyduğu düzenlenmiş 5 VDC ve 12 VDC besleme hatlarına dönüştürür. Entegre filtre topolojileri, dahili dağıtım hatları boyunca elektriksel dalgalanma ve geçici voltaj sıçramalarını azaltır.
Operasyonel bütünlüğü ve sistem kartları arasında kanal-kanal izolasyonunu korumak için modül, backplane kablolarını ayırmadan gerçek zamanlı arıza tespiti ve çıkış kalibrasyonu sağlayan ön panel test soketleri içerir. Çift çıkarılabilir sigortalar, yerel aşırı akım koruması sağlar, dahili güç arızalarını izole eder ve ortak şasi backplane’lerine zarar gelmesini önler.
Sıkça Sorulan Sorular
S: 30731808-503 regülatör modülünün ürettiği ana çıkış güç hatları nelerdir?
C: Kart, backplane’den 24 VDC alır ve şasi elektroniği için kararlı 5 VDC ve 12 VDC çıkışlarına düzenler.
S: Bakım işlemleri sırasında ön panel test soketlerinin amacı nedir?
C: Test soketleri, gerçek zamanlı voltaj kalibrasyonu ve operasyonel arıza tespiti için doğrudan multimetre problarının bağlanmasına izin verir.
S: 30731808-503 kartında aşırı akım koruması nasıl uygulanır?
C: Modül, hızlı inceleme ve saha değişimi için kart üzerinde erişilebilir iki çıkarılabilir sigorta ile donatılmıştır.
Saha Kurulum Kılavuzu
- Regülatör kartını şasi yuvasına takmadan veya çıkarmadan önce raf kabini ana güç beslemesini enerjisiz bırakın.
- Modülü backplane konnektörlerine sıkıca itmeden önce kart kafesi rayları boyunca doğru anahtarlama ve hizalamayı sağlayın.
- Maruz kalan yarı iletken bileşenlere elektrostatik deşarj hasarını önlemek için işlem sırasında topraklı ESD bilekliği takın.
- 24 VDC backplane gücü uygulamadan önce sigorta değerlerinin fabrika spesifikasyonlarıyla uyumlu olduğunu doğrulayın.
