Ürün Detayları
Ürün Genel Bakış

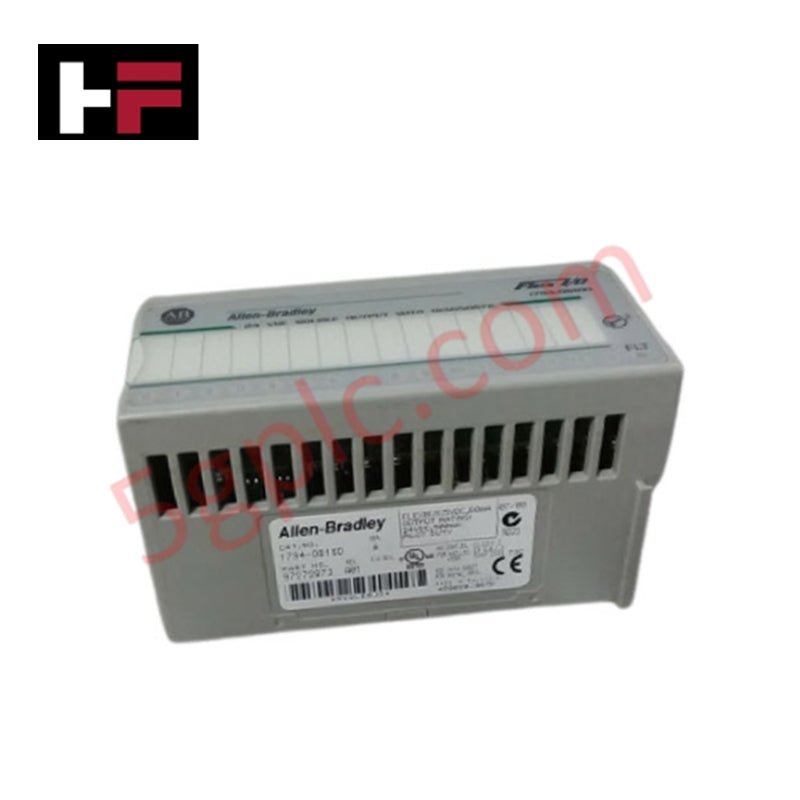

Allen-Bradley 1794-OB16D , Flex I/O platformu için yüksek yoğunluklu, akıllı ayrık çıkış arayüzü olarak çalışır. Solenoidleri, motor başlatıcıları ve göstergeleri sürmek için tasarlanmış 16 adet izole olmayan kaynak çıkışı sağlar. Standart çıkış modüllerinden farklı olarak, "D" varyantı açık tel tespiti ve kısa devre koruması dahil gelişmiş yerleşik tanılama özelliklerine sahiptir. Bu modülü %100 Yepyeni ve Orijinal olarak temin ediyoruz; böylece otomatik sistemleriniz fabrika mühürlü bileşen bütünlüğü ve hassas hata izleme avantajlarından yararlanır.
Teknik Özellikler
1794-OB16D, muhafaza içinde düşük termal etkiyle yüksek akımlı yükleri yönetir.
| Özellik | Özellikler |
| Üretici | Allen-Bradley / Rockwell Automation |
| Modül Türü | Tanı Dijital Çıkış Modülü |
| Çıkış Sayısı | 16 Kanal (Kaynaklı) |
| Nominal Gerilim | 24V DC |
| Gerilim Aralığı | 10V DC ile 31.2V DC arası |
| Çıkış Akımı Değeri | Modül başına 8.0 A (kanal başına maksimum 0.5 A) |
| Ani Akım | 50 ms için 2 A (her 2 saniyede bir tekrarlanabilir) |
| Açık Durum Gerilim Düşüşü | Maksimum 0.5V DC |
| Kapalı Durum Kaçak Akımı | Maksimum 0.5 mA |
| İzolasyon Gerilimi | 50V Sürekli (Temel İzolasyon) |
| Güç Tüketimi | 31.2V DC'de 4.8 W |
| Sinyal Gecikmesi (Açık/Kapalı) | 0.5 ms / 0.5 ms |
Mühendislik Avantajları
-
Entegre Devre Koruması: Modül, otomatik sıfırlama işleviyle termal kapanma özelliklerine sahiptir. Çıkış portu gerilimi 2V’nin altına düştüğünde kısa devreyi otomatik olarak algılar. Bu, donanım hasarını önler ve sahada manuel sigorta değişimi ihtiyacını azaltır.
-
Proaktif Arıza Tanılama: 1794-OB16D, kapalı durumda 0.1 mA kaçak akımı kullanarak açık tel durumlarını tespit eder. Bu sayede kontrolör, makine döngüsünü başlatmadan önce kopmuş kablo veya bağlantısı kesilmiş yükü fark eder ve beklenmedik süreç durmalarını önler.
-
Ters Polarite Koruması: Modülün dahili devresi, dış güç kaynağındaki ters polariteyi (minimum 10V) algılar. Bu koruma, ilk devreye alma veya saha bakımı sırasında kablolama hatalarından kaynaklanan modül arızalarını engeller.
-
Hızlı Sinyal Tepkisi: "Kapalıdan Açığa" ve "Açıktan Kapalıya" geçişlerde 0.5 ms anahtarlama gecikmesi ile bu modül yüksek hızlı uygulama gereksinimlerini destekler. Sıralama, paketleme ve yüksek frekanslı vana kontrolü için hassas zamanlama sağlar.
Sıkça Sorulan Sorular
-
1794-OB16D ile hangi terminal tabanları uyumludur? Bu modülü 1794-TB2, 1794-TB3 veya 1794-TB3S terminal tabanına monte etmelisiniz. 1794-TB3, saha cihazları için ek ortak ve güç terminasyonları gerektiğinde genellikle tercih edilir.
-
Büyük DC kontaktörler gibi yüksek ani akım yüklerinde bu modülü kullanabilir miyim?
Evet. Modül, 50 ms boyunca 2 A ani akımı yönetebilir. Sürekli akımın kanal başına 0.5 A’yı ve toplam modül akımının 8.0 A’yı aşmamasına dikkat edin; aksi takdirde termal kapanma tetiklenir.
-
Kısa devre sonrası otomatik sıfırlama nasıl çalışır?
Modül kısa devreyi algıladığında, anahtarlama transistörünü korumak için termal kapanmaya girer. Devre soğuduktan ve arıza durumu kaldırıldıktan sonra, modül otomatik olarak sıfırlanır ve güç kapatma veya yazılım sıfırlaması gerektirmeden normal çalışmaya devam eder.
-
"D" tanı versiyonunun standart 1794-OB16’ya göre temel avantajı nedir?
1794-OB16D, PLC’ye "Açık Tel" ve "Kısa Devre" durum bitleri sağlar. Bu, HMI’nın spesifik arıza yerlerini göstermesine olanak tanır ve arızalı kanal veya kabloyu tam olarak belirleyerek Ortalama Onarım Süresini (MTTR) önemli ölçüde azaltır.
