Ürün Detayları
Ürün Genel Bakış

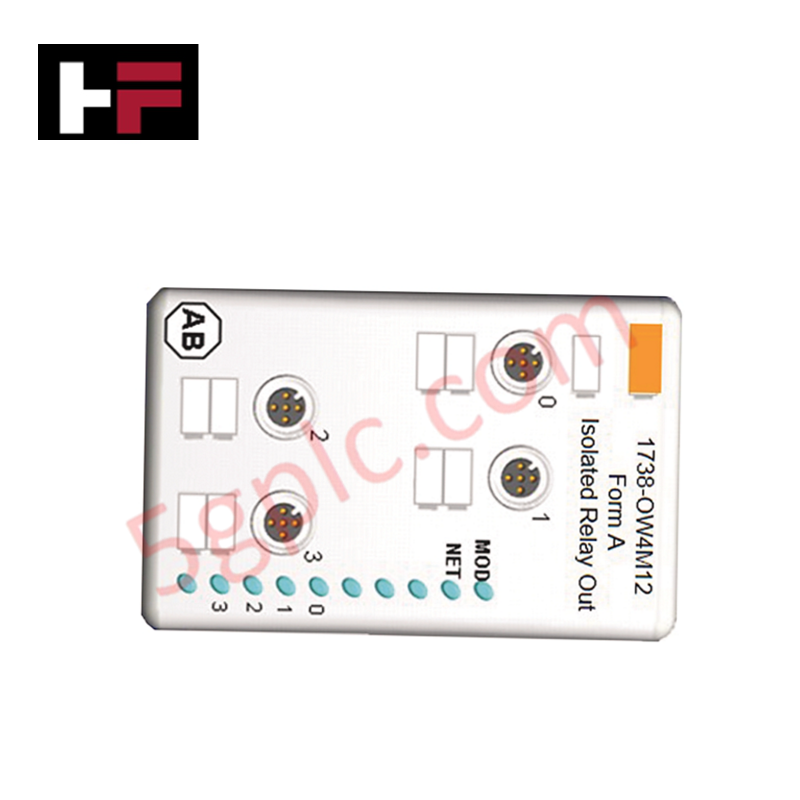

Allen-Bradley 1738-OW4M12, ArmorPoint I/O ailesi içinde dayanıklı, makine üzerinde kullanılan ayrık röle çıkış modülü olarak çalışır. Bu dağıtılmış donanım bileşeni, kontrol komutlarını merkezi bir elektrik dolabından geçirmeden doğrudan saha aktüatörlerine, valflere ve göstergelere iletir.
IP67 sınıfı sızdırmaz muhafaza ve standart M12 hızlı bağlantı donanımı ile donatılmış bu ünite, otomatik üretim hatlarında, ağır konveyör sistemlerinde ve malzeme taşıma sistemlerinde merkezi dolapsız, dağıtık mimari sağlar. Bu modülü, tam sızdırmazlık bütünlüğü, sıfır kontak direnci ve anında çalışma hazır olması garantisiyle %100 yepyeni, orijinal fabrika mühürlü birim olarak tedarik ediyoruz.
Teknik Özellikler
Aşağıdaki tablo, ArmorPoint çıkış modülünün kesin elektriksel, fiziksel ve bağlantı parametrelerini kaydeder:
| Parametre | Performans ve Donanım Özellikleri |
| Üretici | Allen-Bradley / Rockwell Automation |
| Parça Numarası | 1738-OW4M12 |
| Ürün Serisi | ArmorPoint I/O |
| Modül Tipi | Ayrık Kontak Çıkış Modülü |
| Çıkış Konfigürasyonu | 4 Nokta, Form A (Normalde Açık) İzole Kontaklar |
| Bağlantı Donanımı | Diğerli M12 Çıkış Konnektörleri |
| Kasa Sınıfı | Çevresel Sızdırmaz (IP67 Sınıfı) |
| Kontrol Kategorisi | PLC'ler / Makine Kontrol Donanımı |
| Net Ağırlık | 0.53 lbs (0.24 kg) |
Mühendislik Avantajları
-
Maliyetli Merkezi Kasa Gereksinimini Ortadan Kaldırır: IP67 sızdırmaz tasarım, mühendislerin bu modülü doğrudan makine çerçevesine vidalamalarına olanak tanır. Bu makine üzeri yerleşim, uzun ve pahalı çok iletken kablo koşullarını merkezi kontrol dolabına geri götürme ihtiyacını ortadan kaldırır, altyapı kablolama maliyetlerini düşürür ve fabrika alanı içindeki gerekli alanı önemli ölçüde küçültür.
-
Aletsiz Saha Değişimini Basitleştirir: Diğerli M12 hızlı bağlantı konnektörleri, 4 ayrık kanal için güvenli, anahtarlamalı fiziksel arayüzler sağlar. Saha teknisyenleri, arızalı aktüatör kablolarını veya modülleri kablo sıyırıcı, tornavida veya terminal etiketi kullanmadan saniyeler içinde değiştirir, hata oranlarını azaltır ve ortalama onarım süresini (MTTR) kısaltır.
-
Form A Röleler ile Karışık Gerilim Devrelerini İzole Eder: 4 bağımsız Form A mekanik kontak, dahili mantıksal veri yolu ile saha yükleri arasında tam galvanik izolasyon sağlar. Bu düzen, modülün farklı gerilim hatlarını (örneğin aynı blokta 24V DC solenoidler ve küçük AC pilot lambalarını birleştirmek gibi) anahtarlamasına izin verir, çapraz parazit veya PLC ağına geri besleme gürültüsü oluşturmaz.
Sıkça Sorulan Sorular
-
1738-OW4M12 modülünü yüksek akımlı endüktif motor yüklerini doğrudan anahtarlamak için kullanabilir miyim?
Hayır. Form A kontak tasarımı fiziksel izolasyon sağlasa da, bu küçük röleler düşük güçlü pilot görevleri için tasarlanmıştır; örneğin ara röle bobinlerini, küçük solenoidleri ve gösterge işaretlerini sürmek gibi. Yüksek akımlı endüktif motor yüklerini doğrudan bağlamak kontakların yapışmasına ve modülün erken arızalanmasına neden olur. Devreye almadan önce maksimum kontak amperaj derecesini yük parametrelerinizle mutlaka karşılaştırın.
-
IP67 çevresel sızdırmazlığın nem girişini önlemesi için hangi montaj teknikleri gereklidir?
Teknisyenler modülü entegre montaj deliklerini kullanarak sert bir makine yüzeyine düz olarak monte etmelidir. Gerçek bir IP67 sızdırmazlık sağlamak için tüm eşleşen M12 kablo konnektörlerini fabrika belirtilen tork limitine kadar sıkın. Ayrıca, kullanılmayan M12 portlarına sıkı sızdırmaz koruyucu toz kapakları takmalısınız; böylece kesme sıvıları, yıkama suyu veya havadaki partiküller kontak pimlerini kirletmez.
-
Bu modülün ControlLogix veya CompactLogix işlemci ile iletişim kurması için ayrı bir ağ adaptörü gerekir mi?
Evet. 1738-OW4M12, bir ArmorPoint yığını içinde bileşen dilimi olarak çalışır. Modülü, yerel backplane verisini endüstriyel Ethernet ağı üzerinden ana programlanabilir otomasyon kontrol cihazınıza köprülemek için bir ArmorPoint ağ adaptörüne (örneğin 1738-AENTR EtherNet/IP adaptörü) bağlamanız gerekir.
Ek Bilgiler
- %100 Orijinal Parçalar: Tüm ürünler orijinal ve otantiktir, güvenilir endüstriyel performans sağlar.
- 30 Günlük İade Garantisi: Stokta bulunan herhangi bir ürünü, orijinal, açılmamış ambalajında 30 gün içinde tam para iadesi için iade edebilirsiniz (kargo ve ücretler hariç).
- 12 Aylık Garanti: Malzeme veya işçilik hatalarını kapsar; yanlış kullanım, normal aşınma veya yetkisiz değişiklikler hariçtir.
- Dünya Çapında Kargo: USPS, UPS, FedEx ve DHL ile gönderim yapıyoruz. Teslimat süreleri ülkeye göre değişir ve gümrük veya ithalat ücretlerine tabi olabilir.
- Destek & İletişim: Teknik ve garanti desteği her zaman mevcuttur. Bizimle buradan iletişime geçin: İletişim.
- Satın Alma Rehberi: Doğru uygulamayı sağlamak için sipariş vermeden önce ürün özelliklerini ve uyumluluğunu dikkatlice kontrol edin.
