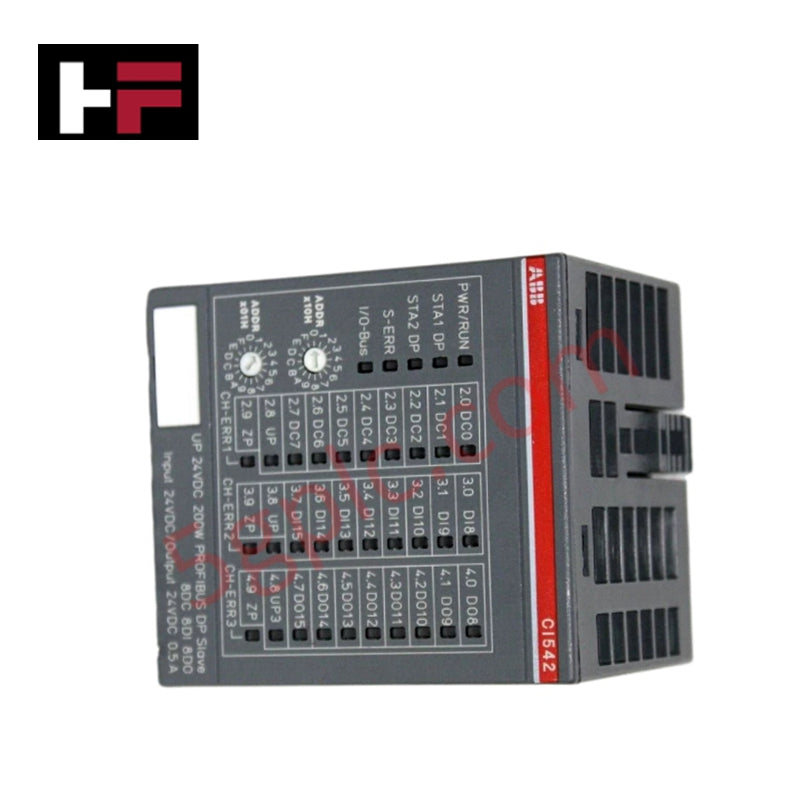

CI542-DP 1SAP224200R0001 | ABB PROFIBUS DP Arayüzü İletişim Modülü

Genel Bakış

 ABB CI541-DP (1SAP224100R0001) , ABB’nin S500 Giriş/Çıkış sistemi için tasarlanmış bir PROFIBUS haberleşme ara birim modülüdür. PROFIBUS-DP köle olarak çalışır ve yerel analog ile dijital giriş/çıkış yetenekleri sunar. Modüler ve genişletilebilir yapısıyla, on adede kadar ek giriş/çıkış modülünü destekler; bu da onu ölçeklenebilir performans, güvenilir haberleşme ve ABB kumandaları veya üçüncü taraf PLC’lerle kolay entegrasyon gerektiren dağıtık otomasyon ağları için ideal kılar.

Teknik Özellikler

• Üretici: ABB

• Model Numarası: CI541-DP

• Parça Numarası: 1SAP224100R0001

• Ürün Türü: PROFIBUS Ara Birim Haberleşme Modülü

• İşlev: Yerleşik analog ve dijital giriş/çıkışlara sahip PROFIBUS köle ara birimi

• Haberleşme Arabirimi: RS-485 (PROFIBUS-DP)

• Analog Girişler: 4 kanal (Gerilim, Akım, RTD)

• Analog Çıkışlar: 2 kanal (Gerilim, Akım)

• Dijital Girişler: 8 kanal, 24 VDC

• Dijital Çıkışlar: 8 kanal, 24 VDC, 0.5 A transistör çıkışları

• Giriş Gerilimi: 24 VDC

• Giriş Akımı: Her kanal için 5 mA

• Sinyal Gecikmesi: 0.1 ile 32 ms arasında ayarlanabilir

• Çıkış Akımı Kapasitesi: Her kanal için 0.5 A (transistör tipi)

• Genişletilebilir Giriş/Çıkış Modülleri: En fazla 10 ek S500 giriş/çıkış ünitesi

• Elektriksel Yalıtım: Saha ile mantık arasında galvanik yalıtım

• Montaj Türü: DIN rayı

• Koruma Sınıfı: IP20

• Boyutlar (Y × G × D): 76 × 67.5 × 62 mm

• Net Ağırlık: 0.134 kg

• Brüt Ağırlık: 0.158 kg

Öne Çıkan Özellikler

• Dağıtık otomasyon kontrolü için entegre PROFIBUS-DP köle

• Esnek yapılandırmalar için analog ve dijital giriş/çıkış kanallarının birleşimi

• On adet giriş/çıkış modülüne kadar genişletilebilen ölçeklenebilir tasarım

• Kabin montajları için optimize edilmiş kompakt yapı

• Endüstriyel sinyal kontrolü için güvenilir 24VDC transistör çıkışları

• Galvanik yalıtım, haberleşme kararlılığı ve cihaz koruması sağlar

Kullanım Alanları

 CI541-DP modülü, güvenilir saha haberleşmesi ve sinyal işleme gerektiren endüstriyel ortamlar için tasarlanmıştır, bunlar arasında:

• Proses otomasyonu: ABB AC500 ve S500 sistemleri ile entegrasyon

• Üretim hatları: dağıtık kontrol ve giriş/çıkış genişletme

• Enerji üretimi ve hizmetleri: tesis haberleşme ve kontrol sistemleri

• Su ve atık su arıtımı: uzak istasyon veri alışverişi

• Kimya ve ilaç üretimi: kesin giriş/çıkış izleme ve kontrol

Sıkça Sorulan Sorular

S: CI541-DP hangi haberleşme protokolünü kullanır?
C: RS-485 arabirimli  PROFIBUS-DP protokolünü kullanır.

S: CI541-DP bağımsız çalışabilir mi?
C: PROFIBUS-DP köle olarak çalışır ve ABB AC500 veya uyumlu DCS gibi bir ana kumanda gerektirir.

S: Modülde kaç giriş/çıkış kanalı vardır?
C: Modülde  4 analog giriş, 2 analog çıkış, 8 dijital giriş ve  8 dijital çıkış bulunmaktadır.

S: Ek modül eklenebilir mi?
C: Evet, en fazla  10 S500 giriş/çıkış modülü ile genişletilebilir.

S: Çıkış tipi nedir?
C: Çıkışlar  transistör tabanlıdır ve 24VDC’de kanal başına  0.5 A olarak derecelendirilmiştir.
