Детали продукта
Обзор конструкции

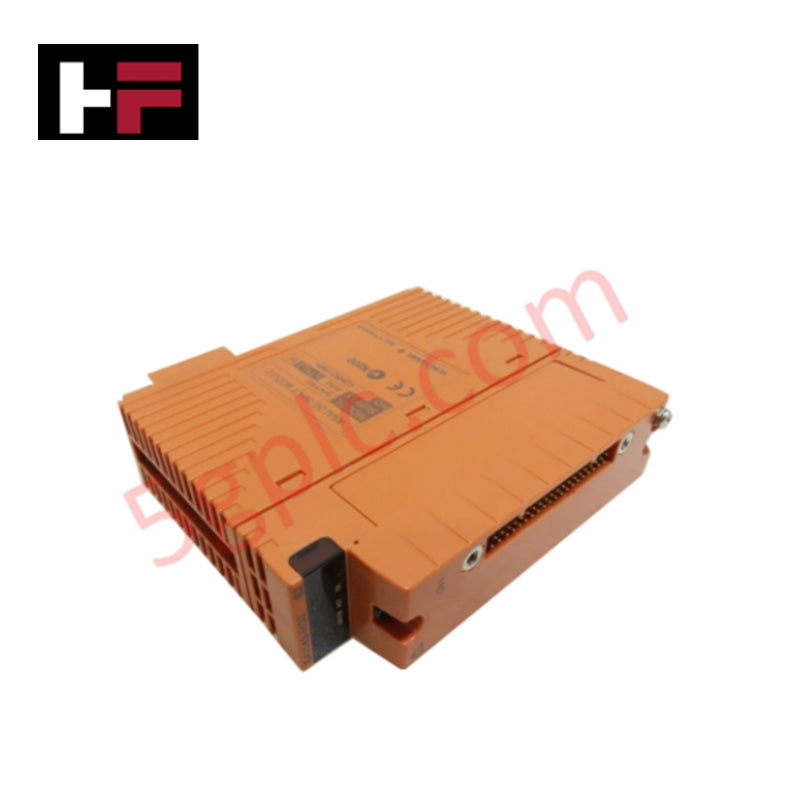

SAI533-H63/PRP (Артикул SAI533-H63/PRP) — это высоконадежный модуль аналогового выхода, интегрированный в систему безопасности Yokogawa ProSafe-RS. Этот модуль специально разработан для управления исполнительными механизмами, такими как регулирующие клапаны и приводы, с использованием постоянного тока 4–20 мА. Он оснащён 8 полностью изолированными каналами, что гарантирует, что электрические неисправности или помехи на одном контуре не распространяются на системную шину или другие каналы.
Модель с суффиксом "H" — SAI533-H63/PRP — поддерживает двунаправленную связь по протоколу HART, что позволяет выполнять расширенную диагностику позиционеров клапанов и удалённую параметризацию. Аппаратное обеспечение защищено по стандарту ISA G3 с конформным покрытием и рассчитано на экстремальные температурные колебания, что делает его пригодным для установки в неотапливаемых полевых шкафах в коррозионно-активных промышленных условиях.
Технические характеристики
SAI533-H63/PRP отличается прочной архитектурой класса безопасности и точным управлением выходным сигналом:
-
Производитель: Yokogawa Electric Corporation
-
Обозначение модели: SAI533-H63/PRP
-
Выходные каналы: 8 изолированных каналов
-
Диапазон сигнала: 4–20 мА постоянного тока
-
Протокол связи: Цифровой сигнал HART (версия R1.02.01 или новее)
-
Цикл обновления данных: 40 мс
-
Сопротивление нагрузки: Поддержка до 600 Ом (включая проводку)
-
Точность: ±0,3% от полного диапазона
-
Тип интерфейса: Адаптер интерфейса сигнального кабеля (без взрывозащиты)
-
Защита окружающей среды: Конформное покрытие по стандарту ISA G3
-
Температурный режим: Рабочий диапазон от -20°C до +70°C
-
Функция безопасности: Включает /PRP предохранительные штифты для обеспечения правильной установки модуля в слот
-
Архитектура системы: Совместим с узлами ProSafe-RS FIO (полевой ввод/вывод)
Безопасность системы и аппаратные меры защиты
Ключевой особенностью SAI533-H63/PRP (SAI533-H63/PRP) является опция /PRP . Эта система физической защиты с помощью «предохранительных штифтов» предотвращает случайную установку модуля в неподходящий тип слота, что могло бы повредить модуль или привести к ошибкам в сигналах процесса.
Кроме того, модуль предназначен для функций безопасности (SIF), часто используемых в контурах SIL-3. Гальваническая развязка между входным сигналом и системной схемой выдерживает напряжение 1,5 кВ переменного тока, обеспечивая важный барьер от высоковольтных перенапряжений на нефтехимических или энергетических объектах.
Часто задаваемые вопросы
Поддерживает ли SAI533-H63/PRP двойную избыточность?
Да. Для критически важных с точки зрения безопасности контуров, где важна доступность выхода, два SAI533-H63/PRP модуля могут быть настроены как резервная пара в программной среде ProSafe-RS.
Какова цель покрытия G3 на этом модуле?
Покрытие G3 — это химически стойкий слой, который защищает печатную плату и компоненты поверхностного монтажа от проникновения влаги и коррозионных газов, таких как $H_2S$ и $SO_2$, значительно увеличивая срок службы оборудования в суровых условиях.
