Детали продукта

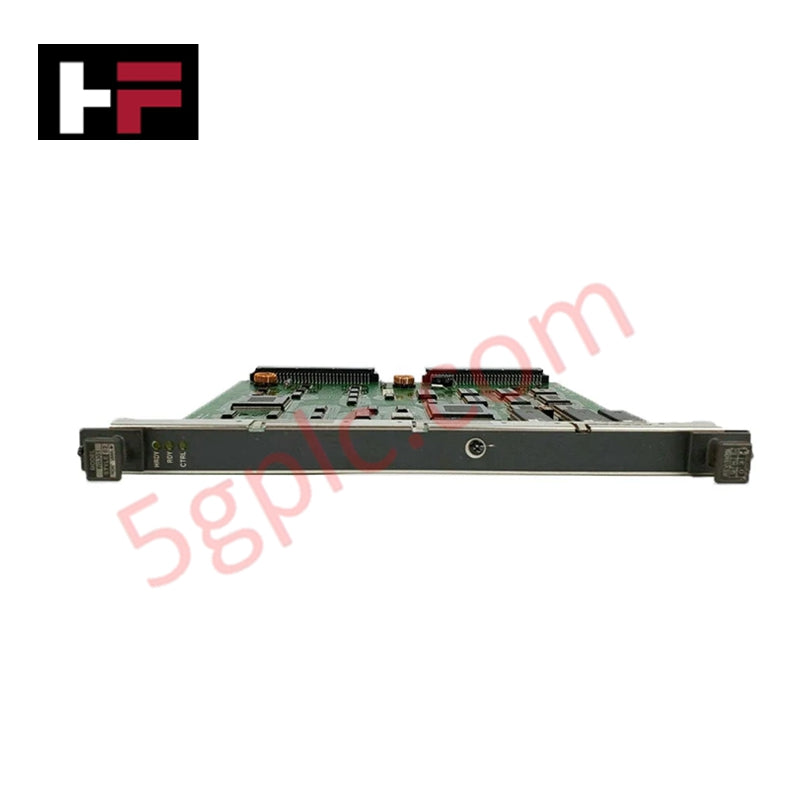

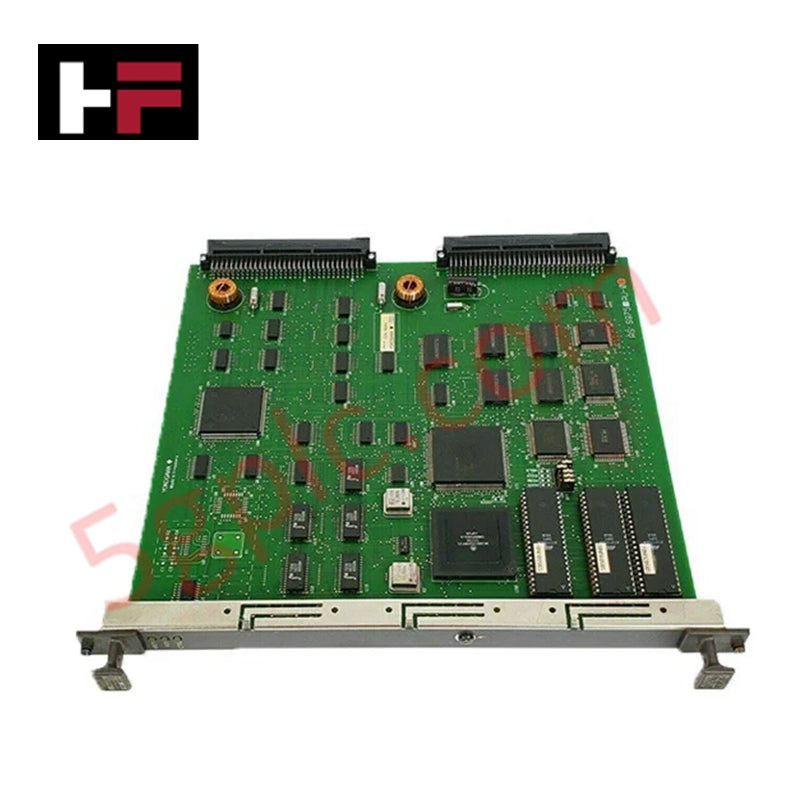

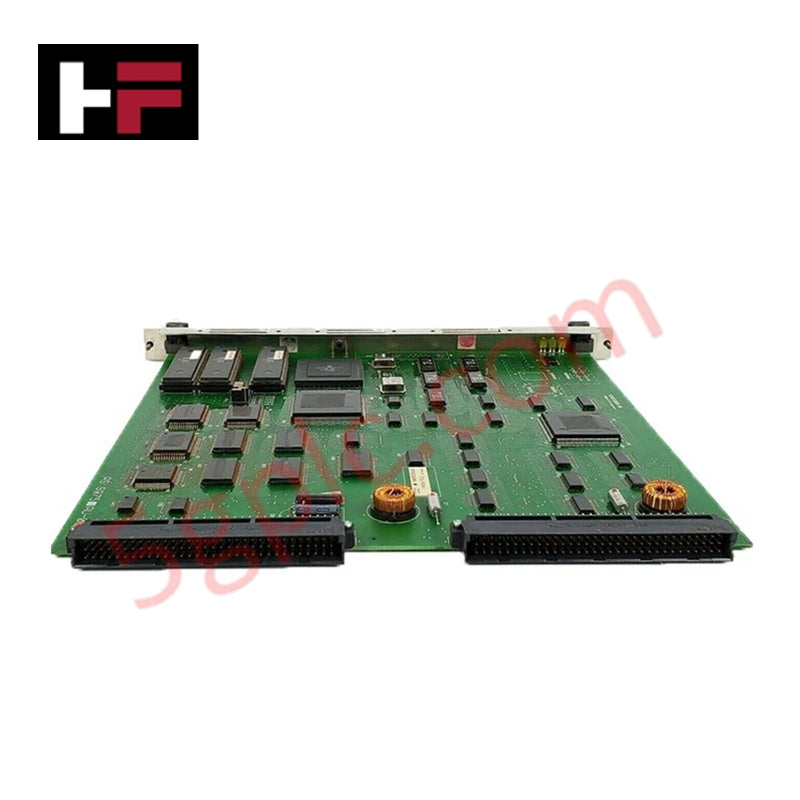

Предназначенная для высокоскоростной связи в режиме ведущего устройства шины RIO и опроса узловых устройств в системах управления CENTUM, YOKOGAWA RB301 S2 (RB301, интерфейсная карта ведущего устройства шины RIO) обеспечивает непосредственное физическое и электрическое взаимодействие. Полноразмерная по ширине, но укороченная PCI-карта подключает до 31 полевого устройства шины RIO на сегмент по последовательному каналу со скоростью 10 Мбит/с через разъём DB-37.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | RB301 S2 |
| Бренд | YOKOGAWA |
| Происхождение | Япония |
| Масса | 0,3 кг |
| Габариты | Укороченный форм-фактор PCI |
| Рабочая температура | от -20 до 60 °C |
| Температура хранения | от -40 до 85 °C |
| Влажность | от 5 до 95% относительной влажности (без конденсации) |
| Потребляемая мощность | 5 W |
| Интерфейс шины | Шина RIO |
| Скорость передачи по шине | 10 Мбит/с |
| Физический разъём | DB-37, гнездо |
| Максимальная ёмкость | До 31 устройства на сегмент |
Протокол контура 4–20 мА HART и сбор данных шины RIO
Ведущая карта RB301 обеспечивает детерминированный циклический обмен телеметрическими данными между объединительной платой хост-процессора и распределёнными узлами полевого ввода-вывода. Передаваемые сигналы включают технологические переменные, полученные от приборов и полевых датчиков с протоколом контура 4–20 мА HART, подключённых к удалённым подсистемам ввода-вывода. Работая на уровне шины RIO со скоростью 10 Мбит/с, интерфейс управляет циклами аппаратного опроса и формированием пакетов по многожильным кабелям DB-37, сохраняя целостность сигнала в условиях промышленных электромагнитных помех.
Часто задаваемые вопросы
В: Сколько полевых устройств ввода-вывода можно подключить к одному сегменту ведущей карты RB301?
О: Один сегмент ведущей карты RB301 поддерживает до 31 полевого устройства шины RIO Yokogawa, подключённых по топологии типа «гирлянда» или с ответвлениями.
В: Какой слот расширения хоста требуется для установки карты RB301?
О: Для карты требуется стандартный укороченный слот расширения PCI в хост-компьютере или на объединительной плате станции человеко-машинного интерфейса (HIS).
В: Какова скорость передачи данных интерфейса шины RIO DB-37?
О: RB301 работает с фиксированной скоростью обмена по шине 10 Мбит/с через интерфейс разъёма DB-37.
Рекомендации по установке на объекте
Перед установкой или извлечением PCI-карты RB301 выключите хост-станцию и отключите основное питание переменного тока. Строго соблюдайте процедуры защиты от электростатического разряда (ESD); при работе с печатной платой используйте заземлённый антистатический браслет. Надёжно вставьте карту в свободный слот PCI на материнской плате и закрепите винт крепления кронштейна, чтобы обеспечить непрерывность соединения с корпусным заземлением. Подключите кабель DB-37 и плотно затяните винты с накатанной головкой. Экранированные кабели типа «витая пара» должны быть заземлены в одной точке защитного заземления, чтобы токи в цепях заземления не создавали помехи передаче сигналов со скоростью 10 Мбит/с.
