Детали продукта

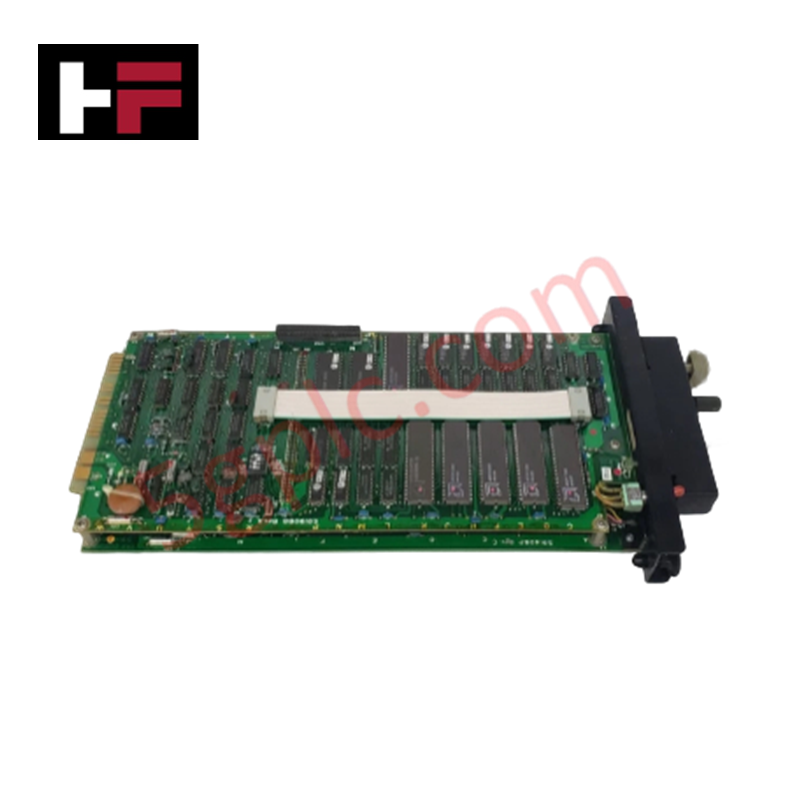

Yokogawa NP1*C, также обозначаемый как модуль ввода/вывода NP1, представляет собой специализированный аппаратный компонент для обработки полевых сигналов и взаимодействия с системой в составе ПЛК Yokogawa. Модуль обеспечивает обмен аналоговыми и цифровыми полевыми сигналами с памятью контроллера через соединения системной объединительной платы, используя ОЗУ объёмом от 512 КБ до 4 МБ и флеш-ПЗУ объёмом от 256 КБ до 2 МБ для буферизации данных и хранения программ. Коммуникационные линии поддерживают физические уровни RS-232, RS-485 и Ethernet для выполнения логики управления, написанной на языке релейно-контактных схем, в виде функциональных блоков или на структурированном тексте.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| NP1 | Обозначение базовой модели для серии модульных процессоров и модулей ввода/вывода ПЛК |
| *C | Код исполнения, Revision C, обозначающий аппаратную ревизию и внутреннюю схемотехнику |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | NP1*C |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Масса | 0,2 кг |
| Габариты | 100 мм x 100 мм x 50 мм |
| Рабочая температура | от -25 °C до 70 °C |
| Потребляемая мощность | 24 В пост. тока / питание от шины объединительной платы |
| Объём памяти | ОЗУ от 512 КБ до 4 МБ, флеш-ПЗУ от 256 КБ до 2 МБ |
| Коммуникационные интерфейсы | RS-232, RS-485, Ethernet |
| Поддерживаемые языки | Релейно-контактные схемы, функциональные блоки, структурированный текст |
| Конфигурация ввода/вывода | Модульная (аналоговые и цифровые варианты) |
Гальваническая развязка каналов и интеграция технологического процесса DCS
Модуль NP1*C обрабатывает параметры протокола HART в токовых петлях 4–20 мА наряду с дискретными цифровыми полевыми входами. Для сохранения точности сигналов в смешанных измерительных петлях схемы межканальной гальванической развязки подавляют электрические перекрёстные помехи и токи в контуре заземления между полевой проводкой и внутренними шинами обработки. Каналы температурных входов используют обработку компенсации холодного спая (CJC) для обеспечения точного преобразования температурного сигнала. Данные полевой шины, полученные по сетям RS-485 или Ethernet, напрямую отображаются в системную память, обеспечивая выполнение в реальном времени алгоритмов управления на функциональных блоках без конфликтов на шине.
Часто задаваемые вопросы
В: Как модуль выполняет логику программирования и распределяет память?
О: Процедуры управляющей программы, написанные на языке релейно-контактных схем, в виде функциональных блоков или на структурированном тексте, хранятся во флеш-ПЗУ объёмом от 256 КБ до 2 МБ. Активные технологические переменные и данные времени выполнения цикла сканирования хранятся в ОЗУ объёмом от 512 КБ до 4 МБ.
В: Какие методы заземления и экранирования защищают последовательную связь по линиям RS-485?
О: Для сетевых кабелей RS-485 требуются экранированные витые пары; оплётку экрана следует напрямую подключить к шине функционального заземления шкафа в одной точке подключения, чтобы предотвратить проникновение помех.
В: Поддерживается ли горячая замена модуля NP1*C в активных субстойках ПЛК?
О: Возможность горячей замены зависит от конкретной конфигурации слота базовой платы; перед извлечением модуля отключите питание локального слота или субстойки, если не используются резервное питание объединительной платы и изоляция шины.
Рекомендации по монтажу на объекте
- Монтаж в стойке: Совместите модуль NP1*C с направляющими в предназначенном для него слоте ПЛК. Плотно нажмите на модуль, чтобы разъёмы объединительной платы зафиксировались, и затяните крепёжные винты, чтобы защитить шасси от механической вибрации.
- Разделение проводки: Прокладывайте низковольтные коммуникационные кабели RS-232, RS-485 и Ethernet в отдельных кабель-каналах, вдали от высоковольтных линий питания переменного тока, чтобы предотвратить электромагнитные помехи.
- Заземление: Подключите основную стойку к заземляющей плоскости с низким импедансом. Экраны кабелей последовательных интерфейсов и Ethernet должны подключаться к предусмотренным заземляющим клеммам.
- Тепловой режим: Обеспечьте свободные вентиляционные каналы над корпусом модуля и под ним (100 мм x 100 мм x 50 мм), чтобы естественная конвекция поддерживала температуру окружающей среды в рабочем диапазоне от -25 °C до 70 °C.
