Детали продукта

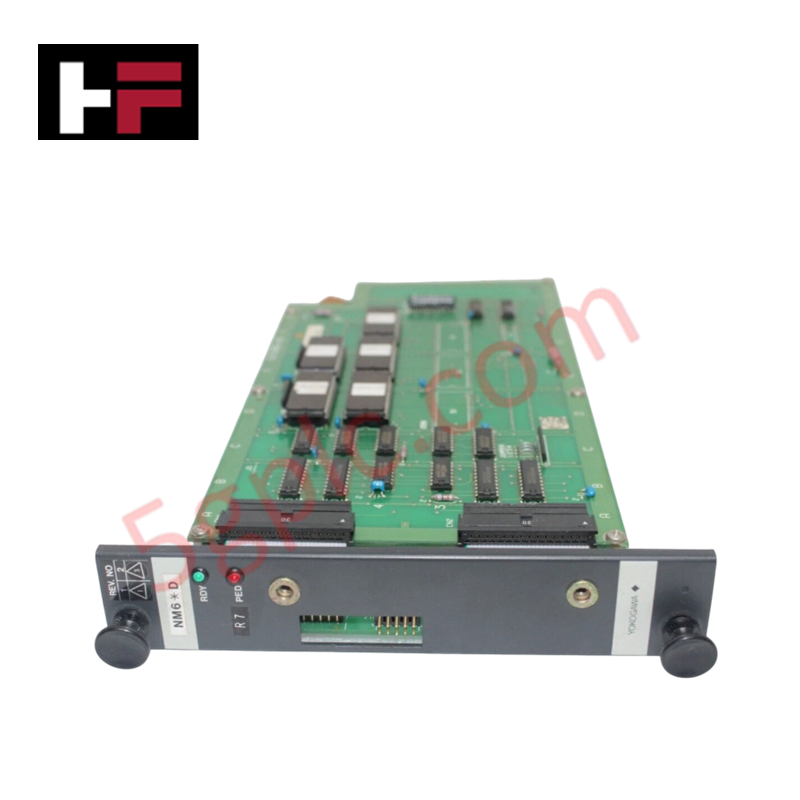

Yokogawa NM6*D, также обозначаемый в каталогах как модуль источника питания NM6, представляет собой специализированный аппаратный компонент для регулирования основного постоянного напряжения и распределения питания по шине объединительной платы в стойках DCS Yokogawa CENTUM. Устройство преобразует входное питание в стабилизированные напряжения постоянного тока, подавая питание непосредственно на контроллерные платы и шины субстойки ввода-вывода.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| NM6 | Базовое обозначение серии модулей источников питания |
| *D | Код исполнения, ревизия D, обозначающая изменения компоновки печатной платы, посадочного места радиатора и внутренних схем защиты |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | NM6*D |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Масса | 1,5 кг |
| Габариты | 300 мм x 150 мм x 70 мм |
| Рабочая температура | от 0 до 55 °C |
| Потребляемая мощность | Внутреннее рассеивание / стабилизированная подача питания |
| Схемы защиты | Защита от перегрузки по току, перенапряжения и короткого замыкания |
| Категория | Модуль источника питания / стабилизатор питания |
| Функция выхода | Распределение стабилизированного напряжения постоянного тока по объединительной плате |
Межканальная изоляция и регулирование питания DCS
Модуль источника питания NM6*D обеспечивает стабилизированный выход постоянного тока, одновременно фильтруя переходные процессы и коммутационные помехи в субстойке. Гальванические развязывающие барьеры отделяют входные цепи питания от логических шин объединительной платы, защищая подключенные аналоговые и цифровые платы ввода-вывода, включая полевые интерфейсы протокола HART для токовых контуров 4-20 мА, от перенапряжений. Встроенные схемы защиты от перегрузки по току и короткого замыкания ограничивают выходное напряжение при неисправностях, предотвращая распространение помех в питании на модули центрального процессора.
Часто задаваемые вопросы
В: Как NM6*D реагирует на короткое замыкание на выходе?
О: Модуль активирует встроенную схему защиты от короткого замыкания, ограничивая или отключая напряжение выходной шины, чтобы предотвратить физическое повреждение подключенных цепей объединительной платы до устранения неисправности.
В: Какое заземление требуется для минимизации коммутационных помех на выходе?
О: Соедините корпус модуля непосредственно с шиной функционального заземления (FE) главного шкафа с помощью медных проводников с низким импедансом для оптимизации фильтрации помех и подавления переходных процессов.
В: Поддерживает ли модуль NM6*D горячую замену в работающей стойке управления?
О: Горячая замена допускается только в конфигурациях с резервированием питания, где вторичный параллельный модуль источника питания обеспечивает полную токовую нагрузку объединительной платы.
Рекомендации по монтажу на объекте
- Выравнивание в шасси: Установите модуль NM6*D в предназначенный для источника питания слот шасси стойки CENTUM, убедившись в правильном совмещении направляющих перед подключением задних разъёмов объединительной платы.
- Фиксация крепежа: Затяните верхние и нижние фиксирующие винты, чтобы закрепить шасси размером 300 мм x 150 мм x 70 мм и защитить его от промышленной вибрации.
- Проводка и изоляция: Прокладывайте линии основного входного питания отдельно от низковольтных кабелей полевой связи в кабельных каналах, чтобы предотвратить электромагнитное наводимое взаимодействие.
- Тепловой зазор: Оставьте свободными вентиляционные каналы над и под модулем, чтобы обеспечить рассеивание тепла радиатором и поддерживать температуру окружающей среды в пределах от 0 до 55 °C.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
