Детали продукта

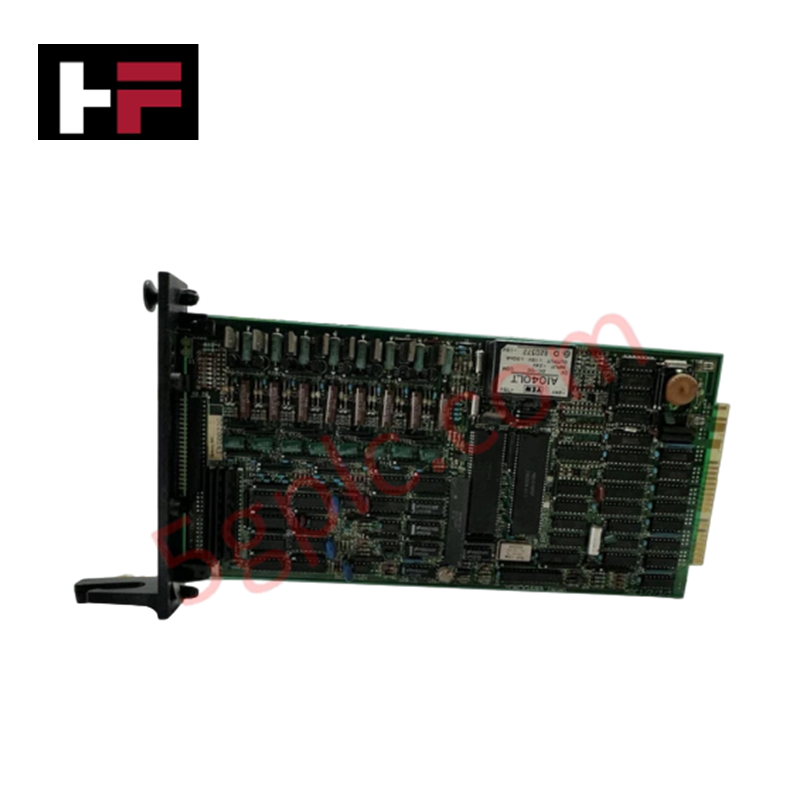

Предназначенная для многоканальной обработки аналоговых сигналов и управления контурами в сетях Yokogawa CENTUM DCS, карта Yokogawa MAC2*C (MAC2 — многоточечная аналоговая карта управления) обеспечивает непосредственное физическое и электрическое выполнение функций. Оборудование работает с несколькими каналами аналогового ввода и вывода, выполняя преобразование данных в реальном времени между полевыми приборами и центральными контроллерами без задержек обработки.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| MAC2 | Базовое обозначение серии многоточечных аналоговых карт управления |
| *C | Код исполнения, редакция C, определяющая физическую компоновку схемы и конструкцию клеммной сборки |
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | MAC2*C |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0.6 кг |
| Габариты | 200 мм x 100 мм x 50 мм |
| Рабочая температура | -10 °C до 55 °C |
| Температура хранения | -20 °C до 70 °C |
| Влажность | от 5% до 95% RH (без конденсации) |
| Источник питания | от 9 VDC до 36 VDC |
| Потребляемая мощность | 5 W |
| Архитектура каналов | Поддержка многоканального аналогового ввода и вывода |
Межканальная изоляция и выполнение технологических контуров DCS
Многоточечная аналоговая карта управления MAC2*C оснащена отдельной межканальной изоляцией цепей аналогового ввода и вывода. Такая структура изоляции подавляет синфазные электрические помехи и предотвращает влияние разности потенциалов земли на соседние сигнальные цепи. Карта обрабатывает сигналы протокола токовой петли 4–20 мА HART, преобразуя аналоговые переменные в оцифрованные технологические значения для непрерывного выполнения логики DCS.
Часто задаваемые вопросы
В: Какой диапазон напряжения питания требуется модулю MAC2*C для работы?
О: Модуль поддерживает входное напряжение питания от 9 VDC до 36 VDC и потребляет 5 W при номинальной нагрузке.
В: Как межканальная изоляция защищает систему при неисправностях полевых контуров?
О: Гальваническая изоляция каналов предотвращает распространение внешних коротких замыканий или скачков потенциала земли в одном полевом контуре на объединительную плату, а также защищает сбор данных по соседним каналам.
В: Какие условия хранения применяются к резервным модулям MAC2*C?
О: Модули необходимо хранить при температуре от -20 °C до 70 °C и относительной влажности от 5% до 95% RH без конденсации.
Рекомендации по монтажу на объекте
- Выравнивание слота модуля: Установите карту MAC2*C вертикально в предназначенный для неё слот шасси, используя направляющие карты. Плотно прижмите карту до полной посадки заднего разъёма в гнезде объединительной платы.
- Подключение источника питания: Перед включением устройства убедитесь, что напряжение на силовых клеммах стабилизировано в диапазоне от 9 VDC до 36 VDC.
- Заделка экрана кабеля: Прокладывайте линии аналогового ввода и вывода с использованием экранированной витой пары. Подключите дренажные провода экрана к шине функционального заземления (FE) в шкафу в одной точке.
- Тепловые зазоры: Обеспечьте свободные вентиляционные каналы над и под стойкой модулей, чтобы поддерживать температуру окружающей среды в диапазоне от -10 °C до 55 °C.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
