Детали продукта

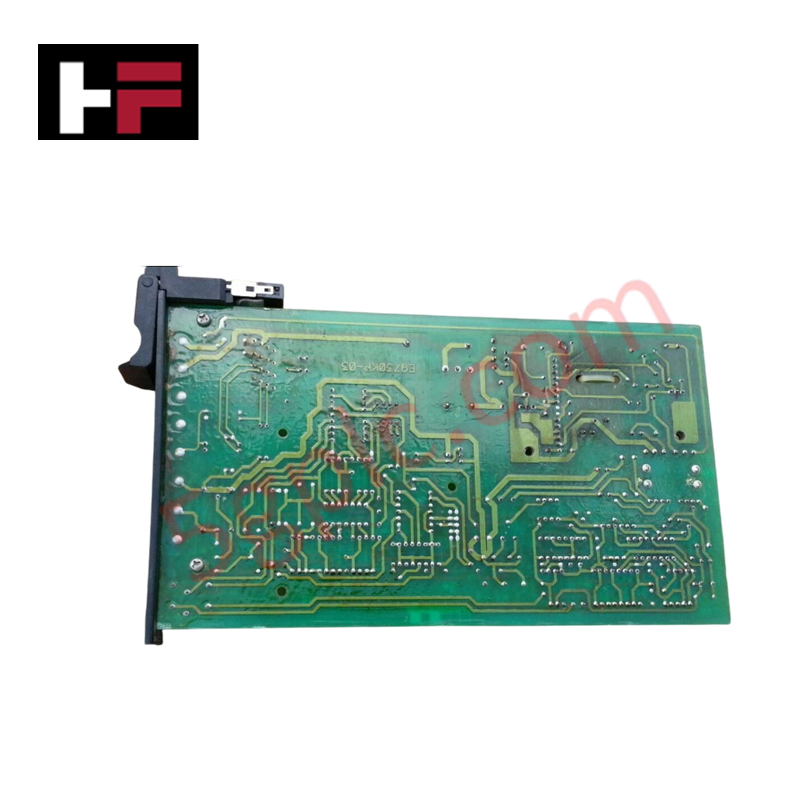

Yokogawa CH1*A, также обозначаемая как карта преобразования сигналов CH1, представляет собой специализированный аппаратный компонент для преобразования сигналов и электрической изоляции в системах CENTUM V и CENTUM VP. Она преобразует, изолирует и конвертирует аналоговые и цифровые линии ввода-вывода между датчиками на стороне полевых устройств и шинами обмена данными с объединительной платой на стороне системы.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | CH1*A (суффикс CH1 A) |
| Бренд | Yokogawa |
| Происхождение | Япония |
| Рабочая температура | от -10 до +55 °C |
| Потребляемая мощность | Питание от объединительной платы монтажного блока |
| Тип модуля | Карта преобразования сигналов |
| Степень изоляции | Трёхконтурная гальваническая изоляция (вход, выход и источник питания) |
| Типы сигналов | Аналоговый и цифровой ввод-вывод (зависит от варианта) |
| Формат монтажа | Слот монтажного блока преобразователей сигналов |
| Совместимость с платформами | CENTUM V, CENTUM VP, модернизированные системы Yokogawa |
Протокол токовой петли 4–20 мА HART и изоляция каналов
Плата преобразования сигналов CH1*A оснащена высоконадёжной гальванической изоляцией входных, выходных и силовых цепей, которая подавляет синфазные электрические помехи и устраняет напряжения в цепях заземления. Модуль, предназначенный для установки в монтажные блоки преобразователей сигналов полевого уровня, обрабатывает аналоговые сигналы по протоколу токовой петли 4–20 мА HART и дискретные линии цифрового ввода-вывода. Внутренние фильтрующие цепи стабилизируют изменения импеданса линии и поддерживают линейность петли перед передачей преобразованных технологических переменных по шине объединительной платы центральным процессорам системы.
Часто задаваемые вопросы
В: Как обеспечивается основное рабочее питание карты CH1*A?
О: Питание подаётся непосредственно от объединительной платы монтажного блока преобразователей сигналов после установки карты в предназначенный для неё слот.
В: Какой уровень электрической изоляции обеспечивает карта CH1*A?
О: Карта оснащена трёхконтурной гальванической изоляцией, которая развязывает входной сигнал, выходной сигнал и внутренние цепи питания друг от друга.
В: Можно ли использовать модуль CH1*A при модернизации устаревших систем Yokogawa?
О: Да, карта разработана для аппаратной совместимости между платформами CENTUM V, CENTUM VP и монтажными блоками модернизированных систем управления Yokogawa.
Рекомендации по монтажу на объекте
- Защита от электростатического разряда: Перед работой с платой наденьте заземлённый антистатический браслет, чтобы предотвратить электростатический разряд на чувствительные компоненты.
- Установка в монтажный блок: Совместите края печатной платы с направляющими монтажного блока преобразователей сигналов и плотно задвиньте карту до полной фиксации разъёма объединительной платы.
- Заземление экрана: Убедитесь, что дренажные провода кабелей полевых приборов подключены к единственной точке заземления системы на заземляющей шине шкафа, чтобы блокировать наведённые высокочастотные помехи.
- Разделение проводки: Прокладывайте линии полевого ввода-вывода в отдельных кабельных каналах, отделённых от высоковольтных линий питания переменного тока, чтобы избежать электромагнитных перекрёстных помех.
