Детали продукта
Обзор продукта

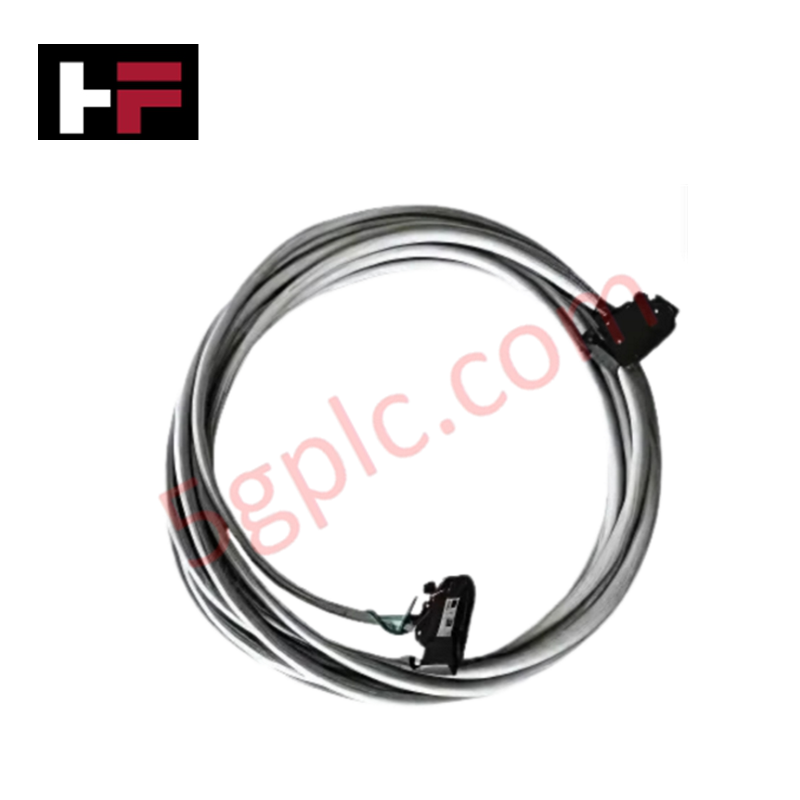

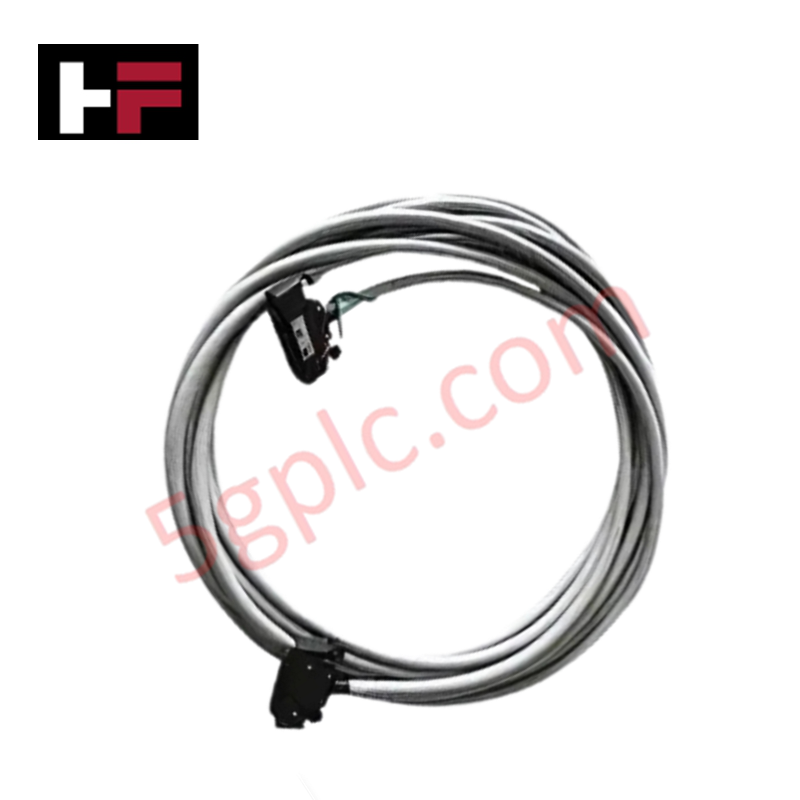

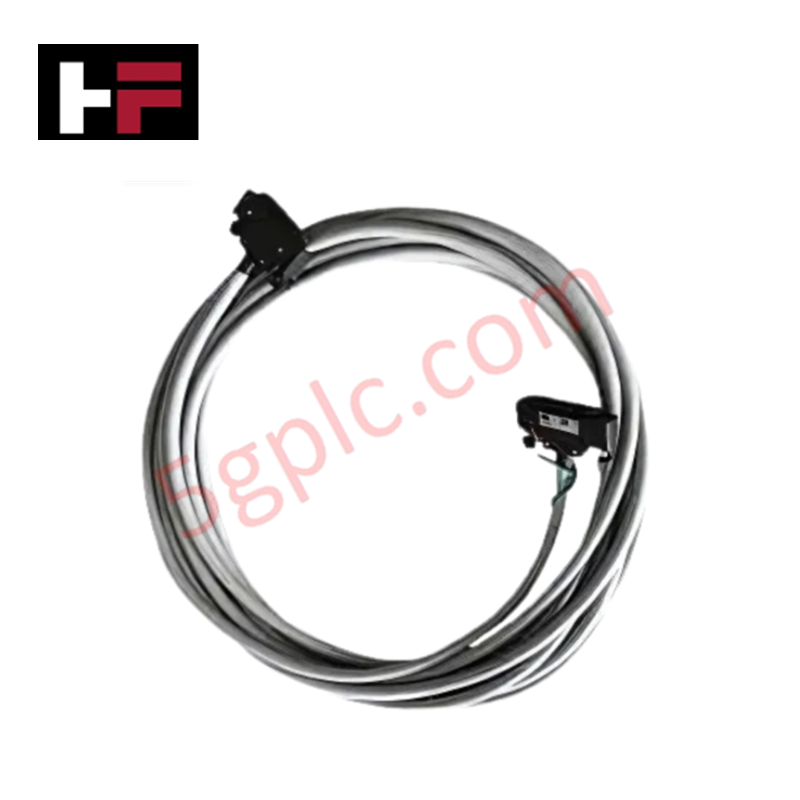

Yokogawa AKB331-M015 является ключевым соединительным элементом в архитектурах распределённых систем управления (DCS) CENTUM VP и CS 3000. Этот высокоплотный сигнальный кабель обеспечивает беспрепятственную передачу данных между модулями ввода-вывода и клеммными платами или распределительными панелями. Используя конфигурацию 50-контактный на 50-контактный разъём, AKB331-M015 гарантирует высокую точность передачи сигналов для сложных промышленных контуров. Мы поставляем этот продукт 100% новым и оригинальным, что обеспечивает максимальную эксплуатационную надёжность вашей системы без рисков, связанных с восстановленной проводкой.
Расшифровка номера детали
Серия AKB331 использует модульную номенклатуру для определения типов разъёмов и длины кабеля:
| Код суффикса | Функциональное назначение |
| AKB331 | Сигнальный кабель с 50-контактными разъёмами с обеих сторон |
| -M | Обозначение метрической длины |
| 015 | Общая длина 15 метров |
Технические характеристики
Этот кабель соответствует строгим физическим и электрическим требованиям среды автоматизации технологических процессов.
-
Тип разъёма: 50-контактный D-sub на 50-контактный D-sub (с двух сторон).
-
Общая длина: 15 метров (49,2 фута).
-
Применение: Соединение модулей ввода-вывода с клеммными блоками (например, серии TEV, TWD).
-
Совместимость: Работает с оборудованием Yokogawa CENTUM VP, CS 3000 и стандартным оборудованием V net/IP.
-
Вес при транспортировке: Около 4 кг.
-
Состояние: Гарантированно 100% новый в оригинальной заводской упаковке.
Инженерные преимущества
AKB331-M015 решает распространённые проблемы монтажа и деградации сигнала в крупных диспетчерских:
-
Защита от помех: Промышленные условия создают значительные электромагнитные помехи. Этот кабель оснащён улучшенным экранированием, предотвращающим наводки и ослабление сигнала, что обеспечивает точность аналоговых сигналов на уровне милливольт на протяжении всей длины 15 метров.
-
Механическая прочность: Прочный защитный слой выдерживает физические нагрузки при прокладке в кабельных лотках и при изгибах в распределительных шкафах. Надёжный механизм фиксации 50-контактного разъёма предотвращает случайные отключения из-за вибраций или обслуживания шкафа.
-
Универсальность на больших расстояниях: Длина 15 метров даёт инженерам гибкость размещать распределительные панели дальше от центральных шкафов ЦПУ, что помогает оптимизировать пространство в загруженных диспетчерских без необходимости использования промежуточных повторителей сигнала.
-
Стандартизированная интеграция: Интерфейс «подключи и работай» с 50-контактным разъёмом исключает ошибки при ручной проводке точка-точка. Эта стандартизация сокращает время ввода в эксплуатацию и упрощает диагностику контуров ввода-вывода.
Часто задаваемые вопросы
-
Совместим ли AKB331-M015 с клеммными платами сторонних производителей?
AKB331-M015 использует стандартные 50-контактные распиновки Yokogawa. Хотя он в первую очередь предназначен для оборудования Yokogawa, он совместим с любыми сторонними платами, специально разработанными для подключения 50-контактных разъёмов D-sub в стиле Yokogawa.
-
Какие меры предосторожности следует соблюдать при установке?
Избегайте превышения минимального радиуса изгиба, чтобы предотвратить усталость внутренних проводников. Убедитесь, что оба 50-контактных разъёма полностью вставлены и зафиксированы винтами, чтобы обеспечить стабильный электрический контакт в условиях высокой вибрации.
-
Влияет ли длина 15 метров на точность сигнала для контуров 4-20 мА?
Нет. Yokogawa проектирует AKB331-M015 с использованием высококачественных медных проводников и низкоомного экранирования, что сохраняет точность сигнала для стандартных 4-20 мА и 1-5 В постоянного тока на всей длине 15 метров.
-
Как проверить подлинность кабеля?
Каждый AKB331-M015, который мы отправляем, является 100% новым и оригинальным. Кабель имеет оригинальную заводскую маркировку и поставляется в аутентичной упаковке Yokogawa с совпадающими серийными и партийными номерами.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
