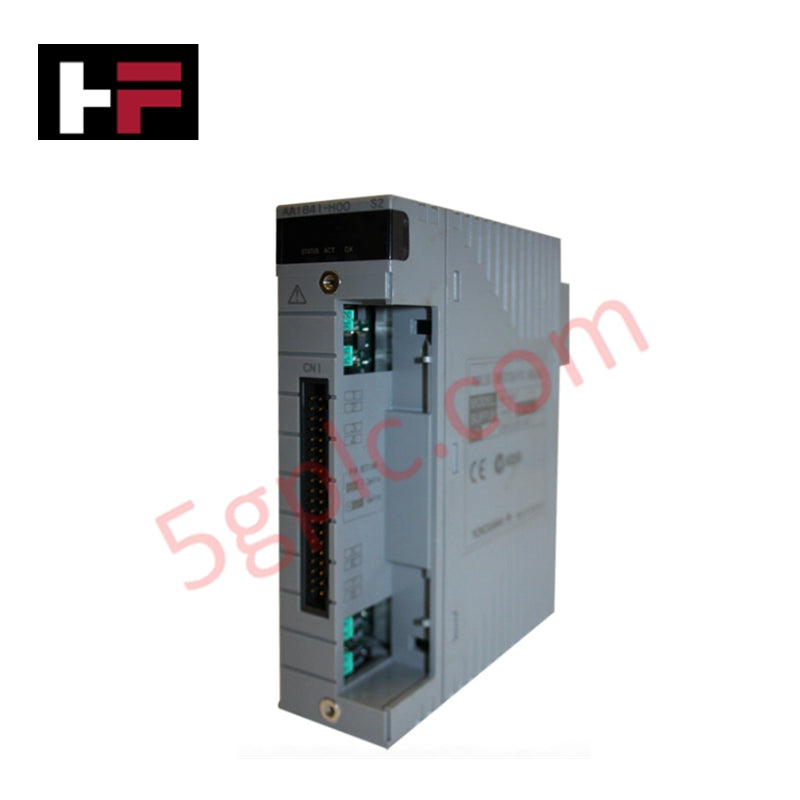

Yokogawa AAI835-S00 CENTUM VP 4-входа/4-выхода изолированный аналоговый модуль ввода/вывода

Описание продукта

 AAI835-S00 (номер детали: AAI835-S00) — это гибридный интерфейс обработки сигналов, разработанный для распределённых систем управления Yokogawa CENTUM VP и CS 3000. Этот модуль имеет универсальную архитектуру, объединяя четыре выделенных входных канала 4–20 мА и четыре выделенных выходных канала 4–20 мА в одном слоте. Такая высокоплотная конструкция специально создана для точных контуров управления, где важны оптимизация пространства и гальваническая развязка.

Каждый канал в AAI835-S00 электрически изолирован от системной шины и других каналов, что эффективно устраняет петли заземления и защищает систему управления от электрических помех с полевого оборудования. Модуль оптимизирован для работы в реальном времени с быстрым циклом обновления 10 мс. Он поддерживает различные способы подключения к полю, включая клеммы с прижимом давления и интерфейсы кабеля KS, что обеспечивает лёгкую интеграцию в разные конструкции шкафов.

Подробные технические характеристики

• Основная функция: Комбинированный модуль аналоговых входов и выходов

• Конфигурация входов: 4 канала, 4–20 мА постоянного тока (с изоляцией)

• Конфигурация выходов: 4 канала, 4–20 мА постоянного тока (с изоляцией)

• Частота обновления данных: внутренний период обновления 10 мс

• Точность входа: ±16 мкА

• Точность выхода: ±48 мкА

• Входное сопротивление (активное): номинально 250 Ом (варьируется от 290 до 450 Ом в зависимости от тока)

• Возможность нагрузки выхода: поддержка сопротивления от 0 до 750 Ом

• Обнаружение разрыва цепи: мониторинг выходного тока ниже 0,65 мА

• Питание поля: >15,0 В при 20 мА; <29,3 В при 0 мА

• Уровень изоляции: диэлектрическая прочность 500 В переменного тока в течение 1 минуты

• Термическая стабильность: дрейф ±16 мкА на каждые 10°C изменения температуры

• Потребление тока: 360 мА при 5 В постоянного тока; 450 мА при 24 В постоянного тока

• Крепление модуля: совместимо с узлами шины ESB/ER

• Поддержка цифровых протоколов: доступна связь HART (через прошивку EB401 версии 2 и выше)

• Масса: 0,3 кг

Расшифровка суффиксов и кодов опций модуля

• AAI835: Базовая модель с 4 входами и 4 выходами аналогового изолированного ввода-вывода

• -S: Стандартные характеристики связи и производительности

• 0: Вариант без взрывозащиты для установки в безопасных зонах

• 0: Базовый тип аппаратного обеспечения

Типичные промышленные применения

• Интегрированные контуры управления: Одновременное измерение расхода и позиционирование регулирующих клапанов в одном модуле.

• Шкафы с ограниченным пространством: Сокращение занимаемой площади модулей ввода-вывода за счёт объединения функций входа и выхода.

• Изолированная обработка сигналов: Объекты с существенными разностями потенциалов земли, требующие защиты каналов друг от друга.

• Критический мониторинг: Высокоскоростное получение данных с периодом 10 мс для быстродействующих функций безопасности.

Часто задаваемые вопросы

Поддерживает ли этот модуль интеллектуальные полевые устройства?

Да,  AAI835-S00 поддерживает цифровую связь по протоколу HART при использовании соответствующей прошивки (EB401 версии 2 и выше). Это позволяет передавать диагностическую информацию от интеллектуальных передатчиков и позиционеров.

Что происходит, если полевая проводка отключена?

Модуль оснащён встроенным обнаружением разрыва цепи на выходе. Если ток в контуре падает ниже 0,65 мА, система выдаст диагностическую ошибку, предупреждая операторов о неисправности кабеля.

Может ли он питать двухпроводные передатчики?

 AAI835-S00 имеет встроенный источник питания передатчика, способный обеспечить не менее 15 В при полной нагрузке 20 мА, что делает его подходящим для стандартных двухпроводных приборов с питанием от контура.
