Детали продукта

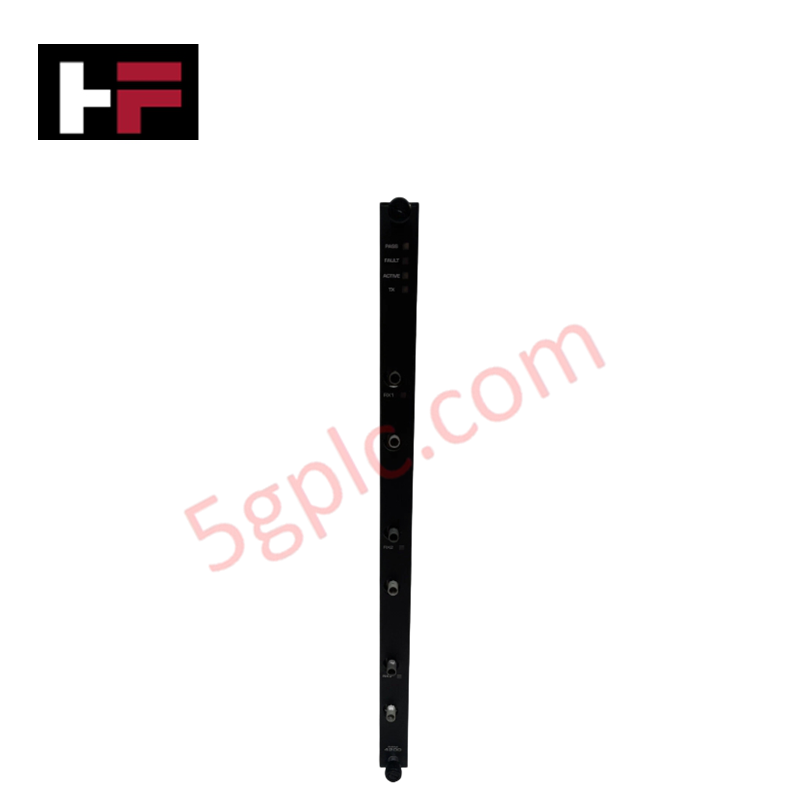

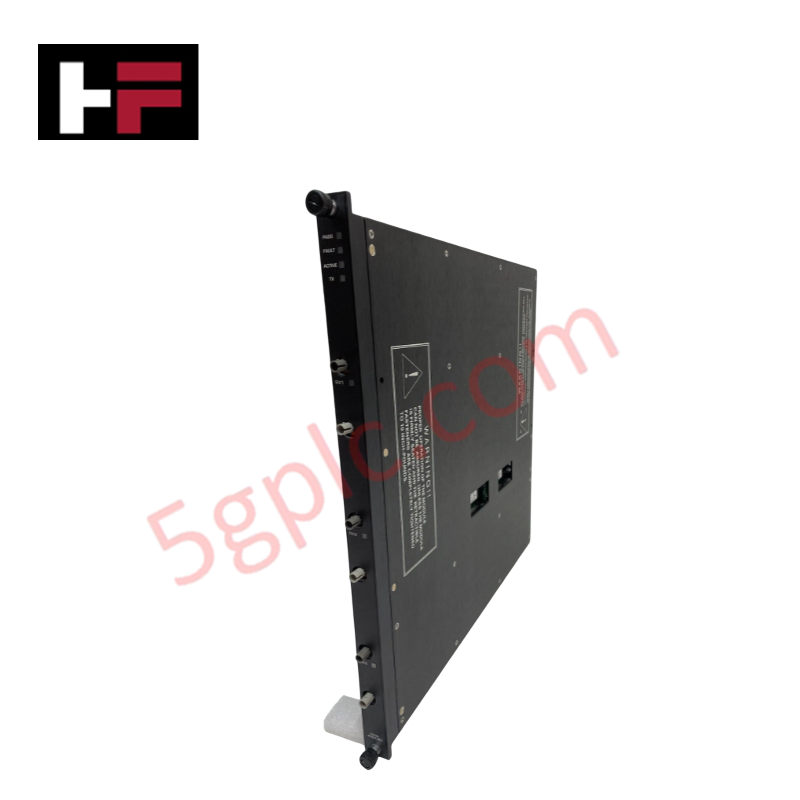

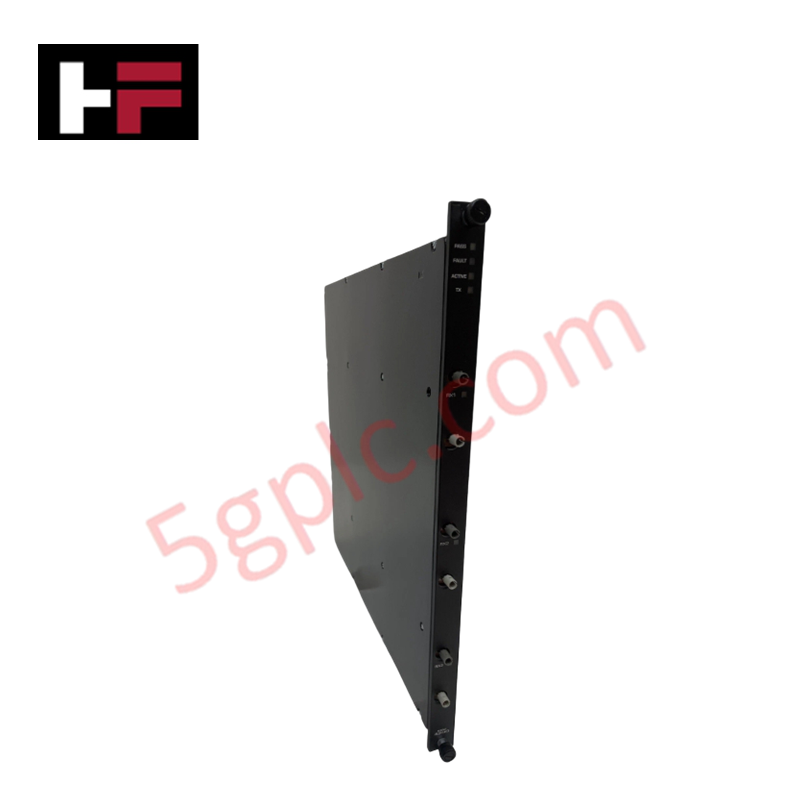

Triconex 4200, также обозначаемый в каталогах как 4200, модуль удалённого расширения (RxM), представляет собой специализированный аппаратный компонент для дальней оптоволоконной связи и расширения шасси в системах безопасности Tricon. Модуль, рассчитанный на многомодовую оптическую передачу, обеспечивает детерминированную передачу данных между удалёнными сегментами шасси, сохраняя строгую гальваническую развязку.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | 4200 |
| Бренд | Triconex |
| Страна производства | США |
| Вес | Около 2,87–3 фунтов (1,3–1,36 кг) |
| Габариты | Вставной модуль (стандартное шасси Tricon) |
| Рабочая температура | От 0 °C до 60 °C (от 32 °F до 140 °F) |
| Потребляемая мощность | Обычно 5 W |
| Архитектура резервирования | Система с тройным модульным резервированием (TMR) |
| Тип кабеля | Многомодовое оптоволокно |
| Максимальное расстояние передачи | От 2 до 3 км |
| Температура хранения | От -40 °C до +85 °C (от -40 °F до +185 °F) |
Сертификация SIL3 и архитектура с тройным модульным резервированием
Разработанный для применения в системах безопасности с высокими требованиями к надёжности, этот модуль расширения обеспечивает соответствие требованиям сертификации SIL3, поддерживая детерминированную связь между удалёнными ветвями архитектуры 2oo3 с тройным модульным резервированием (TMR). Внутренние слои оптической развязки обеспечивают изоляцию на уровне 500 В постоянного тока, предотвращая распространение неисправностей между каналами во время скачков напряжения и гарантируя предсказуемое выполнение перехода в безопасное состояние при ухудшении состояния любого модуля в системе TMR.
Часто задаваемые вопросы
В: Можно ли заменить модуль 4200 RxM на ходу, когда шасси Tricon находится под напряжением?
О: Да, модуль поддерживает замену под напряжением, однако необходимо строго соблюдать процедуры технического обслуживания системы, чтобы при извлечении не допустить непреднамеренного переключения ветвей TMR.
В: Влияет ли длина оптоволоконного кабеля на переключение резервирования или время распространения сигнала?
О: Временные параметры логики резервирования напрямую определяются основным контроллером. Длина оптоволокна создаёт постоянную задержку распространения сигнала, которая должна оставаться в пределах допустимого рабочего диапазона от 2 до 3 км.
Рекомендации по монтажу на объекте
- Аккуратно вставьте модуль в предназначенный для него слот шасси Tricon, обеспечив полное соединение с разъёмом объединительной платы и надёжную фиксацию механизма блокировки.
- Прокладывайте многомодовые оптоволоконные коммутационные кабели в защищённых кабельных лотках, соблюдая минимальные радиусы изгиба, установленные производителем, чтобы предотвратить затухание сигнала.
- Перед подачей питания на удалённые ветви шасси убедитесь, что все оптические разъёмы надёжно зафиксированы механическими защёлками.
- Поддерживайте температуру окружающей среды внутри шкафа в указанном рабочем диапазоне от 0 °C до 60 °C, чтобы обеспечить надлежащую работу оптического трансивера.
