Детали продукта

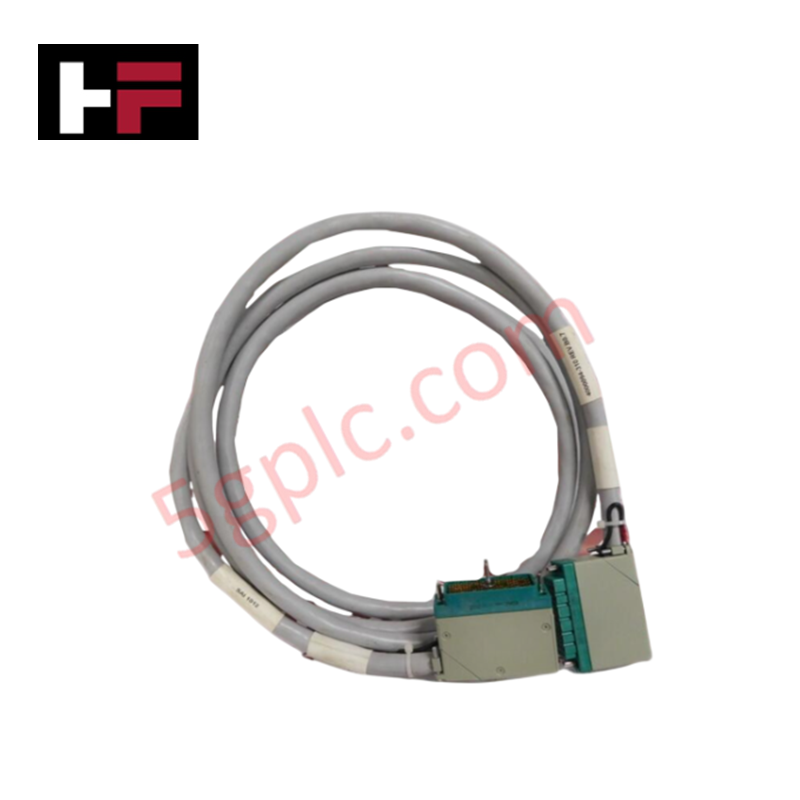

Сборка внешнего клеммного кабеля Triconex 4000093-310 длиной 10 метров предназначена для надежной передачи сигналов между модулями системы безопасности Triconex и внешними полевыми клеммными панелями. Сборка выполнена из прочных медных сплавных проводников и оснащена 10-контактными разъемами M12, обеспечивающими надежное соединение в сложных условиях промышленной автоматизации.
Конструкция кабеля и электрические характеристики
Сборка общей длиной 10 метров изготовлена из высококачественных прочных проводников из медного сплава, обеспечивающих непрерывность передачи сигнала. Она рассчитана на напряжение до 500 VDC/VAC и обеспечивает минимальное сопротивление изоляции 1,000 Mohm при 500 VDC, защищая соединенные низковольтные диагностические и управляющие цепи от утечки сигнала.
Эксплуатационные характеристики и интерфейс
Кабельная сборка оснащена 10-контактными разъемами M12 и имеет степень защиты IP67, предотвращающую попадание пыли и проникновение воды. Она работает в диапазоне температур от -40 deg C до +70 deg C без кондиционирования, обеспечивая стабильную работу при прокладке в суровых полевых условиях или внутри шкафов управления.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | 4000093-310 |
| Бренд | Triconex |
| Тип изделия | Сборка внешнего клеммного кабеля |
| Материал проводника | Медный сплав |
| Длина | 10 m |
| Тип разъема | M12, 10-pin |
| Номинальное напряжение | До 500 VDC/VAC |
| Сопротивление изоляции | 1,000 Mohm при 500 VDC |
| Рабочая температура | -40 deg C to +70 deg C |
| Степень защиты от проникновения | IP67 |
Часто задаваемые вопросы
В: Какой тип разъема и конфигурация контактов у кабельной сборки Triconex 4000093-310?
О: В сборке используются промышленные разъемы M12 с 10 контактами на интерфейсных клеммах.
В: Какую степень защиты от внешних воздействий имеет кабель 4000093-310?
О: Он имеет степень защиты IP67, обеспечивающую полную защиту от пыли и устойчивость к погружению в воду.
В: Какова длина этой кабельной сборки Triconex и из какого материала изготовлены проводники?
О: Длина кабеля составляет 10 метров; он изготовлен из высококачественных прочных проводников из медного сплава.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
Ключевые рекомендации по прокладке проводки и установке ПЛК в промышленной автоматизации
Успешное внедрение системы управления начинается с тщательного изучения технической документации производителя. Контроллеры крупных брендов, таких как Allen-Bradley, Siemens и Schneider Electric, имеют уникальную компоновку клемм. Перед подключением кабелей питания инженеры должны проверить требования к напряжению, чтобы предотвратить катастрофическое повреждение оборудования. При стандартном подключении к электросети необходимо строго соблюдать региональные электротехнические нормы и правильно маркировать провода по цвету. Кроме того, сборщики шкафов управления должны всегда обеспечивать надежное низкоомное заземление медным проводником сечением не менее 16 AWG, напрямую подключенным к главной заземляющей шине предприятия.
Разбираемся в программируемых логических контроллерах: подробное руководство по классификации и выбору ПЛК для промышленной автоматизации
Современная промышленная автоматизация во многом зависит от программируемых логических контроллеров (ПЛК), повышающих эффективность производственных процессов. За 15 лет работы экспертом в области промышленной автоматизации с системами DCS, TSI и управления я наблюдал, как ПЛК превратились в центральную нервную систему современного производства. Чтобы выбрать подходящий контроллер, необходимо хорошо разбираться в типах ПЛК, различающихся по физическим размерам, аппаратной архитектуре и конфигурациям источников питания.
