Детали продукта

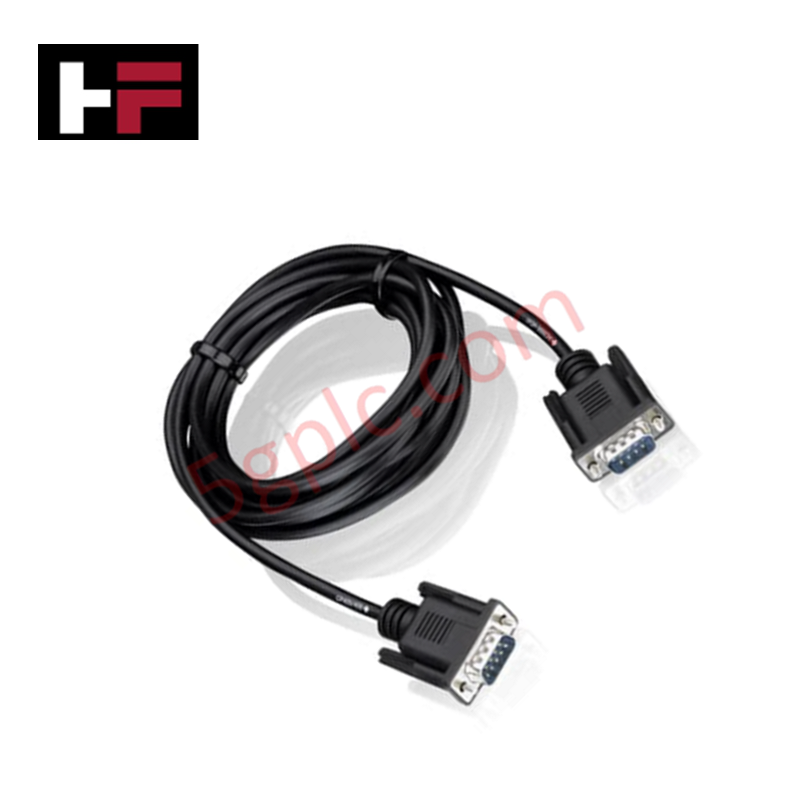

ABB TK405 1SBN260221R1001, также обозначаемый как коммуникационный кабель TK405, представляет собой специализированный аппаратный компонент для подключения последовательного интерфейса и передачи данных в ПЛК AC500 и панелях управления CP400. Предварительно собранный кабель обеспечивает прямую разводку контактов «точка — точка», позволяя напрямую выполнять физическое и электрическое соединение между рабочими терминалами HMI и коммуникационными портами процессора контроллера.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | TK405 (1SBN260221R1001) |
| Бренд | ABB |
| Происхождение | Тайвань / Германия |
| Тип изделия | Коммуникационные кабели |
| Целевой интерфейс | Панель управления CP400 — серия ПЛК AC500 |
| Размеры | 150 мм x 250 мм x 40 мм |
| Масса | 0,13 кг (нетто) / 0,14 кг (брутто) |
| Рабочая температура | от -10 до +60 °C (стандартные условия эксплуатации панели) |
| Потребляемая мощность | Пассивная кабельная сборка; активное энергопотребление отсутствует |
Скорость обмена по магистрали объединительной платы и детерминированные сети
Физическая топология проводников обеспечивает целостность экранированного сигнала для высокоскоростного последовательного обмена «точка — точка» без искажения данных. Благодаря стабильным каналам передачи с низкой задержкой между вычислительными устройствами кабельная сборка поддерживает высокую скорость обмена по магистрали объединительной платы и детерминированное преобразование протоколов в сетях Ethernet/IP и последовательных промышленных сетях. Стандартизированная распиновка упрощает масштабирование плотности ввода-вывода, сохраняя совместимость с устаревшими версиями прошивки панелей оператора ABB CP400.
Часто задаваемые вопросы
В: С каким управляющим оборудованием совместим коммуникационный кабель TK405?
О: Кабель предназначен для непосредственного подключения панелей управления серии ABB CP400 (включая варианты CP410M, CP415M, CP420B, CP430, CP435, CP440 и CP450) к контроллерам ПЛК AC500.
В: Требуется ли для кабеля TK405 внешнее питание или установка драйверов?
О: Нет, это пассивный физический кабель с предварительно установленными разъёмами, подключёнными в соответствии со стандартной распиновкой.
Рекомендации по монтажу на объекте
- Отключение питания: перед подключением или отсоединением кабеля убедитесь, что панель управления CP400 и целевой процессор ПЛК AC500 выключены.
- Совмещение разъёма: аккуратно совместите контакты разъёма с портом панели, чтобы предотвратить их изгиб или механическую деформацию при подключении.
- Механическая фиксация: плотно затяните встроенные винты разъёма с накатанной головкой, чтобы обеспечить надёжную непрерывность заземления и предотвратить разъединение под воздействием вибрации.
- Раздельная прокладка: прокладывайте коммуникационный кабель отдельно от высоковольтных линий питания переменного тока и выходов приводов двигателей, чтобы избежать электромагнитных помех.
