Детали продукта
Обзор

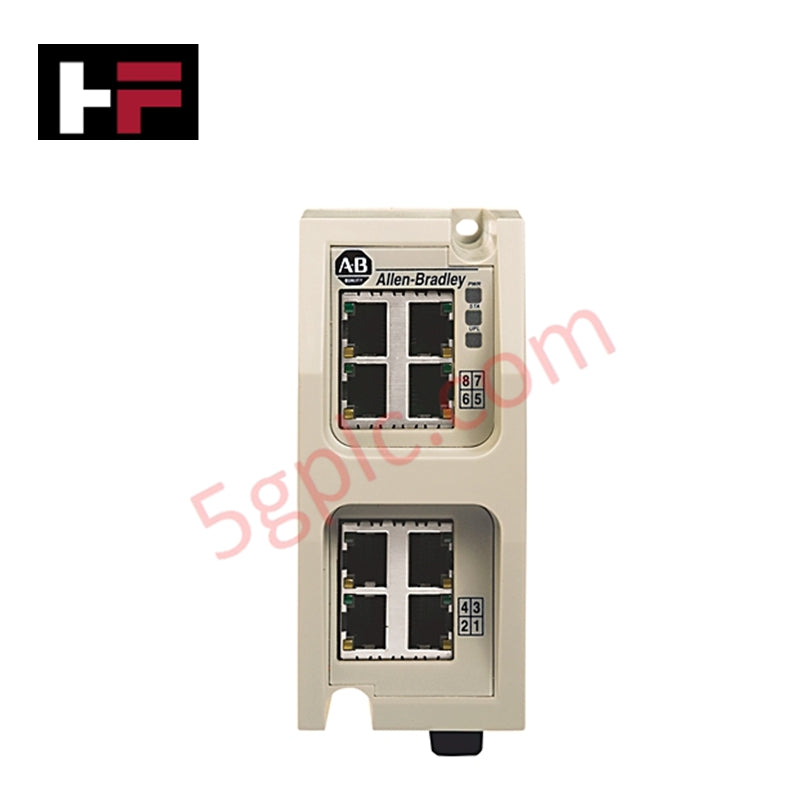

1783-EMS08T (1783-EMS08T) — это высокопроизводительный управляемый коммутатор серии Stratix 5700, предназначенный для безопасных промышленных сетей. Он оснащён 8 фиксированными медными портами и слотом расширения для оптоволоконного подключения, что обеспечивает детерминированное управление данными в средах EtherNet/IP™. Этот модуль предоставляет необходимые средства управления на уровне 2, включая прослушивание IGMP и поддержку VLAN, для оптимизации потока трафика в автоматизированных системах управления.
Подробные технические характеристики
-
Общее количество сетевых портов: 8 медных портов + 1 слот SFP для оптоволокна
-
Скорость медных портов: 10/100 Мбит/с (быстрый Ethernet)
-
Скорость слота SFP: 1000 Мбит/с (1 Гбит/с)
-
Диапазон входного напряжения: 12–48 В постоянного тока (номинал 24 В постоянного тока)
-
Рабочий ток: 250 мА при 24 В постоянного тока
-
Максимальное энергопотребление: 5,8 Вт
-
Тепловыделение: 24,6 БТЕ/ч
-
Размер провода питания постоянного тока: 0,33…3,3 мм² (22…12 AWG)
-
Размер заземляющего провода: 3,3 мм² (12 AWG)
-
Требования к кабелю: Категория 5e или выше (RJ45 IEC 60603-7)
-
Совместимость с трансиверами SFP: 1783-SFP1GSX, 1783-SFP1GLX
-
Рабочая температура: 0°C до 60°C (32°F до 140°F)
-
Изоляционное напряжение: 30 В (непрерывно)
-
Индикаторы состояния: 16 светодиодов портов, 3 светодиода системного состояния
-
Управление сетью: TCP/IP, EtherNet/IP, HTTP, Telnet, DHCP, BOOTP, IGMP, SMTP
Эксплуатационные возможности
1783-EMS08T (1783-EMS08T) создан для надёжной работы в сложных условиях производства. Он поддерживает расширенные функции EtherNet/IP, такие как управление MAC-адресами, оповещение о пропускной способности и мониторинг состояния соединения. Благодаря прямой интеграции с контроллерами на базе Logix, он упрощает замену устройств и обеспечивает диагностику в реальном времени через дополнения Studio 5000 Add-On Profiles (AOPs).
Технические вопросы и ответы
-
Поддерживается ли резервирование среды передачи? Да, 1783-EMS08T (1783-EMS08T) поддерживает протокол устойчивого Ethernet (REP) и кольцевые топологии для обеспечения непрерывной работы сети.
-
Можно ли использовать одномодовое волокно? Да, при использовании трансивера 1783-SFP1GLX в встроенном слоте SFP.
-
Коммутатор управляемый или неуправляемый? Это полностью управляемый коммутатор, обеспечивающий детальный контроль трафика портов, безопасность и приоритизацию данных.
