Детали продукта

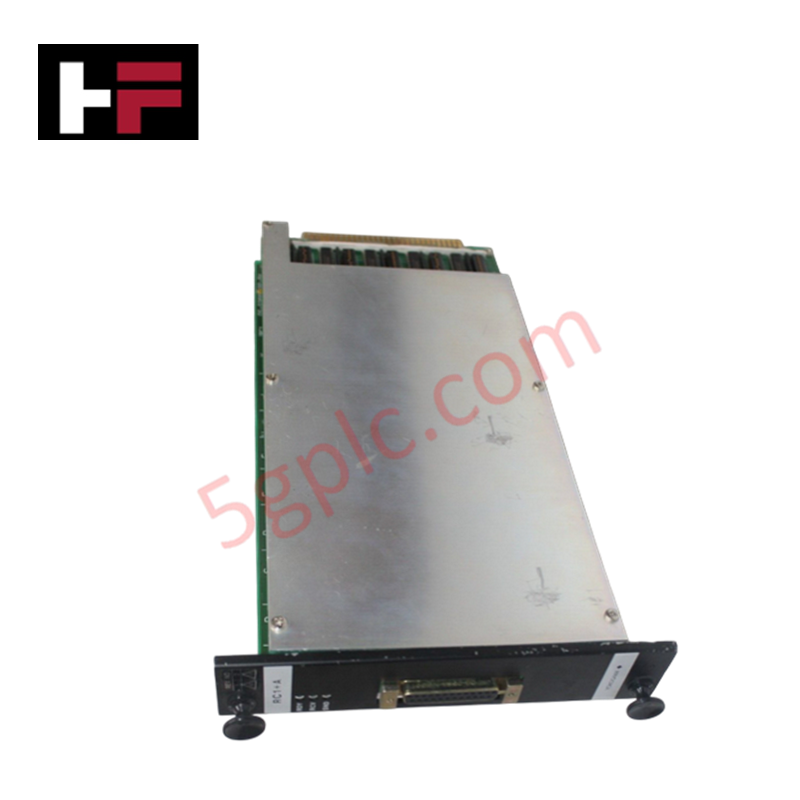

Разработанный для выполнения логики управления и управления высокоскоростным обменом по цифровым каналам ввода-вывода на платформах CENTUM VP и CS 3000, Yokogawa RC1*A (RC1 — карта интерфейсного модуля ПЛК) обеспечивает непосредственное физическое и электрическое выполнение функций. Устанавливаемый в стойку блок передаёт сигналы управления технологическим процессом по системным шинам объединительной панели, управляя состояниями цифровых каналов ввода-вывода и обеспечивая сопряжение локальных полевых приборов с центральными процессорными модулями.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| RC1 | Базовое обозначение серии устанавливаемых в стойку карт интерфейсных модулей ПЛК |
| *A | Код исполнения Revision A, указывающий на вариант схемотехнической компоновки и ревизию физического интерфейса объединительной панели |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | RC1*A |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 1,0 кг |
| Габариты | 150 мм x 100 мм x 40 мм |
| Рабочая температура | от -10 deg C до 55 deg C |
| Потребляемая мощность | Питание от низковольтного источника постоянного тока (шина объединительной панели 24 VDC) |
| Тип сигнала | Цифровой ввод-вывод |
| Совместимость с системой | Yokogawa CENTUM VP / CS 3000 |
| Диагностическая индикация | Встроенные светодиодные индикаторы состояния |
Межканальная изоляция и обмен данными с технологическим процессом DCS
Карта RC1*A управляет высокоскоростными цифровыми сигналами ввода-вывода и обеспечивает сопряжение с приборами, использующими протокол 4-20 mA HART, в сетях DCS Yokogawa. Гальванические барьеры изоляции развязывают отдельные каналы от центральной шины объединительной панели, предотвращая искажение сигналов управления из-за разности потенциалов земли. Встроенные диагностические схемы непрерывно контролируют целостность линий и переключают пути передачи данных при отказе резервных шин обмена, поддерживая выполнение технологического процесса между распределёнными узлами управления.
Часто задаваемые вопросы
В: Какая логика переключения на резервный канал применяется при ошибке обмена по объединительной панели RC1*A?
О: При обнаружении ошибки шины объединительной панели карта выполняет встроенные диагностические процедуры и переключает маршрутизацию данных на вторую резервную линию шины без прерывания текущих циклов обработки цифровых каналов ввода-вывода.
В: Поддерживает ли карта RC1*A горячую замену в активной субстойке DCS?
О: Горячая замена разрешена при условии, что конфигурация субстойки поддерживает резервное питание и резервную маршрутизацию шины, а вторичная интерфейсная карта полностью инициализирована до извлечения основного модуля.
В: Какие диагностические индикаторы предусмотрены на передней панели модуля?
О: Встроенные диагностические светодиоды показывают рабочее состояние модуля, подачу питания на объединительную панель и активность обмена данными по цифровым каналам ввода-вывода, обеспечивая диагностику полевого оборудования в реальном времени.
Рекомендации по монтажу на объекте
- Установка в слот стойки: Совместите карту RC1*A с направляющими субстойки в шкафу управления. Задвиньте модуль на место до полной посадки заднего разъёма объединительной панели, затем затяните крепёжные винты передней панели.
- Заземление и экранирование: Подключите экраны кабелей цифровых сигналов ввода-вывода непосредственно к шине функционального заземления (FE) основного шкафа в одной точке, чтобы предотвратить образование контуров заземления и помехи от высокочастотных наводок.
- Разделение проводки: Прокладывайте низковольтные кабели постоянного тока для логики и обмена данными в отдельных кабель-каналах, физически отделённых от силовых кабелей распределения переменного тока высокого напряжения.
- Тепловой зазор: Обеспечьте достаточный вертикальный зазор над и под сборкой субстойки для естественной конвекции воздуха, поддерживая температуру окружающей среды в диапазоне от -10 deg C до 55 deg C.
