Детали продукта
Обзор продукта

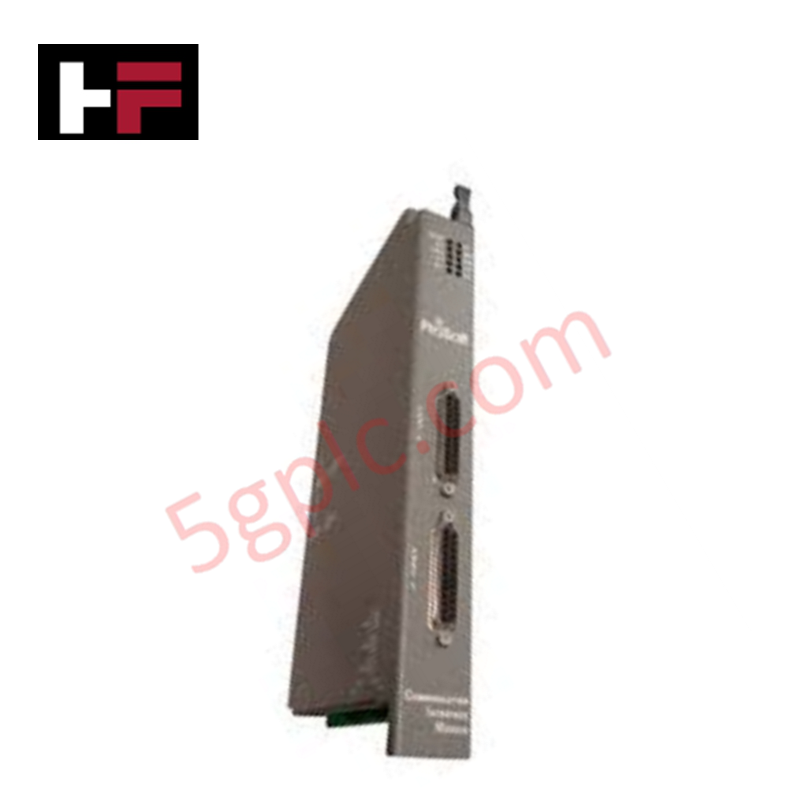

ProSoft 3100-MCM выступает в роли высокопроизводительного коммуникационного шлюза, обеспечивая беспрепятственный обмен данными между управляющим контроллером и устройствами, совместимыми с Modbus RTU/ASCII. Этот модуль оснащён двумя независимыми портами, что позволяет организовать одновременную многоточечную сеть. Мы поставляем это устройство в состоянии 100% нового и заводской оригинальности, предоставляя важное решение для интеграции современных полевых приборов с устаревшими архитектурами PLC Emerson или совместимыми с ними.
Технические характеристики
3100-MCM использует архитектуру с двумя портами для максимизации пропускной способности сети и подключения.
| Характеристика | Спецификация |
| Производитель | ProSoft Technology (совместимо с Emerson) |
| Номер детали | 3100-MCM |
| Тип модуля | Коммуникационный интерфейс |
| Протокол | Modbus RTU / Modbus ASCII |
| Порты | 2 независимых порта RS-232/422/485 |
| Режимы работы | Modbus Master и/или Modbus Slave |
| Скорость передачи | от 110 до 115 200 бит/с |
| Питание с шины | Питание от шасси |
| Вес | 1,10 фунта (0,50 кг) |
Преимущества инженерного решения
-
Универсальная конфигурация Master/Slave: Каждый порт работает независимо как Modbus Master или Modbus Slave. Такая гибкость позволяет 3100-MCM собирать данные с удалённых датчиков (режим Master) и одновременно передавать эти данные в систему SCADA или HMI (режим Slave).
-
Мост протоколов: Модуль объединяет различные промышленные устройства, поддерживая форматы Modbus RTU и ASCII. Он преобразует сложные данные регистров в формат, понятный управляющему процессору, устраняя необходимость разработки специальных драйверов.
-
Изоляция независимых портов: Конструкция с двумя портами гарантирует, что сбой или помехи на одном сегменте сети не повлияют на другой. Такое физическое и логическое разделение поддерживает работоспособность системы при локальных неисправностях проводки.
-
Упрощённое отображение параметров: 3100-MCM использует простой метод отображения памяти. Инженеры напрямую сопоставляют регистры Modbus с внутренними файлами данных управляющего процессора, что ускоряет настройку программного обеспечения и упрощает долгосрочное обслуживание.
Часто задаваемые вопросы
-
Может ли 3100-MCM одновременно работать как Master на порту 1 и Slave на порту 2?
Да. Модуль поддерживает независимую настройку для каждого порта. Вы можете назначить порт 1 для опроса полевых устройств (Master), а порт 2 — для передачи данных в вышестоящую систему управления (Slave).
-
Какие длины кабеля поддерживает 3100-MCM?
Длина кабеля зависит от выбранного физического интерфейса. RS-232 обычно поддерживает до 15 метров (50 футов), а конфигурации RS-485 — до 1200 метров (4000 футов). Всегда используйте качественный экранированный витой кабель для минимизации электромагнитных помех.
-
Требуется ли модулю внешнее питание?
3100-MCM получает питание непосредственно от шины PLC. Однако убедитесь, что блок питания шасси имеет достаточный запас мощности для учёта потребления модуля вместе с существующими картами ввода-вывода.
-
Совместимо ли устройство с современными системами Emerson?
3100-MCM специально поддерживает платформу, указанную в оригинальных технических характеристиках. Поскольку это новое оригинальное устройство, оно служит прямой заменой вышедших из строя или устаревших модулей без необходимости модификации существующей физической стойки.
