Детали продукта

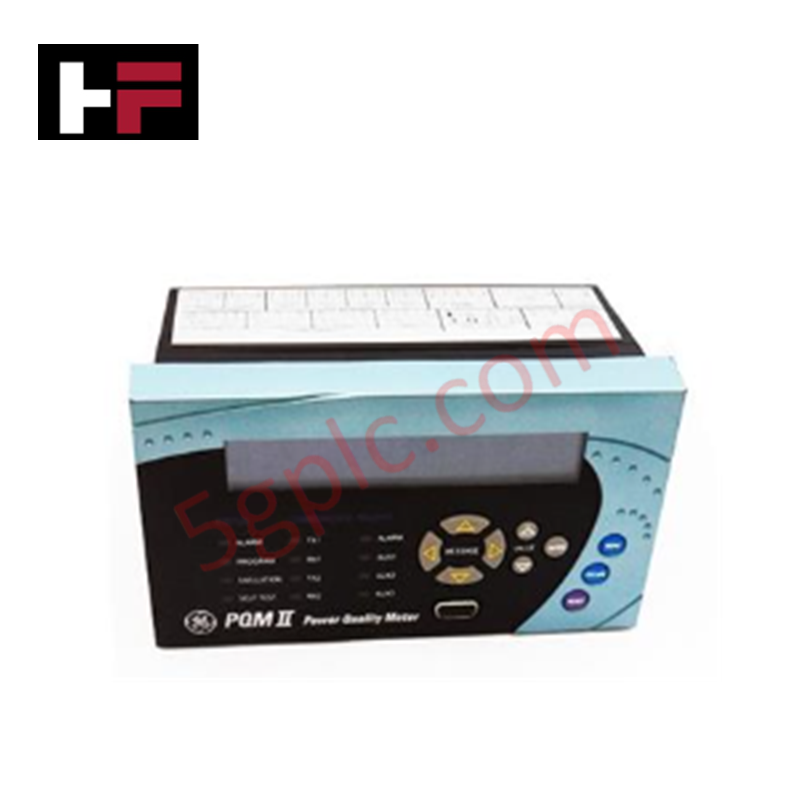

GE PQM-II, также каталогизируемый как измеритель качества электроэнергии PQM-II, представляет собой специализированный аппаратный компонент для мониторинга электропитания, анализа форм сигналов тока и напряжения и измерений параметров системы в системах автоматизации распределения электроэнергии.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | PQM-II |
| Бренд | GE / GE Multilin |
| Происхождение | США |
| Вес | 3,56 фунта |
| Рабочая температура | от -20 до +60 °C |
| Потребляемая мощность | 90–300 VDC / 70–265 VAC (50/60 Гц) |
| Тип дисплея | Алфавитно-цифровой дисплей на 40 символов |
| Тип монтажа | Корпус для панельного монтажа |
| Измерительные входы | Измерение трёхфазного напряжения и тока |
| Протоколы связи | Последовательный интерфейс RS485, Modbus RTU |
Скорость обмена по шине объединительной платы и совместимость с прошивкой
PQM-II оснащён встроенным микропроцессорным управлением для обработки высокоскоростных отсчётов параметров линии, фазовых углов и показателей общего гармонического искажения. Интерфейсы связи передают данные по последовательным сетям в системы автоматизации с главным контроллером без снижения пропускной способности обработки. Встроенный микрокод обеспечивает строгую совместимость прошивки между узлами сети, гарантируя стабильный опрос регистров и предотвращая задержки в очередях пакетов при регистрации переходных нарушений электропитания.
Часто задаваемые вопросы
В: Какой диапазон напряжения питания управления поддерживает PQM-II?
О: Встроенный универсальный источник питания работает от 90–300 VDC или 70–265 VAC при частоте 50/60 Гц.
В: Можно ли заменять или обслуживать PQM-II, когда первичные цепи тока находятся под напряжением?
О: Нет. Перед отсоединением проводов от клемм на задней панели устройства вторичные выводы трансформаторов тока (CT) необходимо закоротить с помощью стандартных короткозамыкающих блоков, чтобы предотвратить возникновение опасного для жизни высокого напряжения в разомкнутой цепи.
В: Как показатели качества электроэнергии отображаются локально на измерительном устройстве?
О: Текущие данные в реальном времени, индикация неисправностей и параметры системы отображаются на расположенном на передней панели алфавитно-цифровом дисплее на 40 символов.
Рекомендации по установке на объекте
- Вырежьте в дверце панели распределительного устройства монтажное отверстие требуемого размера и вставьте корпус PQM-II спереди.
- Закрепите монтажные кронштейны по бокам корпуса измерительного устройства и равномерно затяните крепёжные винты, прижав их к раме дверцы панели.
- Соедините клемму заземления корпуса с шиной заземления панели низкоимпедансным соединением, используя короткий медный провод сечением 12 AWG.
- Подведите проводку питания управления 90–300 VDC / 70–265 VAC к силовым клеммам через отдельный внешний автоматический выключатель или блок предохранителей.
- Подключите вторичные цепи CT к клеммам измерения тока, проверив последовательность фаз (A, B, C) и обозначения полярности трансформаторов тока перед включением питания.
