Детали продукта

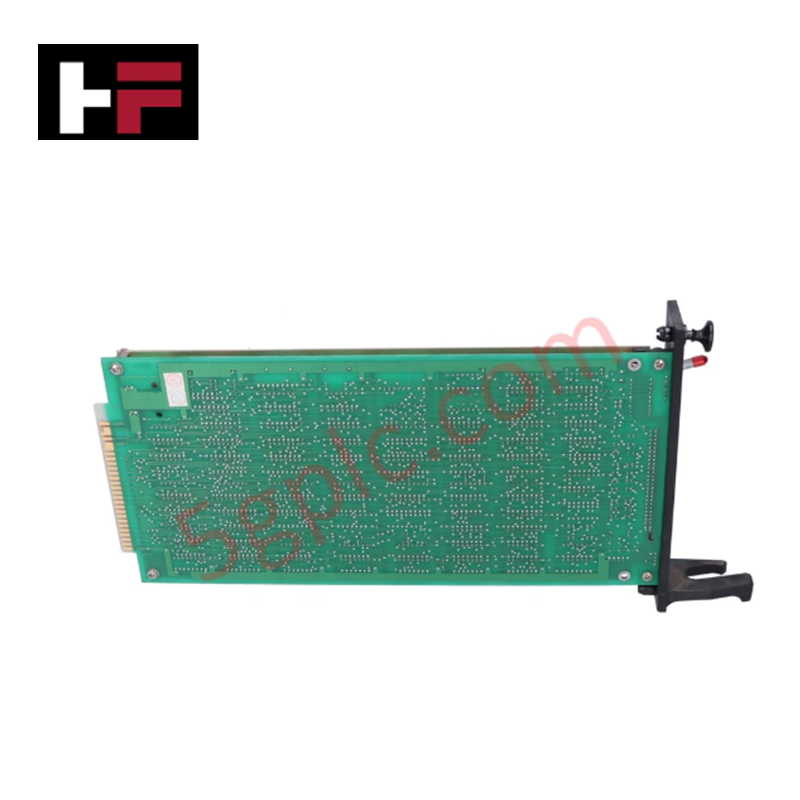

Yokogawa NC4*B служит основной общей платой узла NC4 (Nest Common Card), используемой для выполнения функций коммуникационного шлюза и управления сигналами локальных узлов на платформах CENTUM VP и ProSafe-RS. Устройство устанавливает физическое соединение между цифровыми или аналоговыми модулями ввода-вывода полевого уровня и контроллерами верхнего уровня, обеспечивая детерминированную маршрутизацию кадров данных и выполнение логики автоматизации в реальном времени по системным магистральным шинам.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| NC4 | Обозначение базовой модели серии общих плат управления узлом и платы Nest Common Card |
| *B | Код исполнения, ревизия B, определяющая физическую компоновку схемы, конструкцию клемм и версии встроенного программного обеспечения |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | NC4*B |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0,45 кг |
| Габариты | 130 мм x 100 мм x 35 мм |
| Рабочая температура | от -20 °C до 60 °C |
| Энергопотребление | 24 VDC номинально |
| Архитектура обработки | Встроенный ЦП с высокоскоростным интерфейсом системной шины |
| Совместимость с системами | Yokogawa CENTUM VP, ProSafe-RS |
Архитектура управления технологическим процессом и развязка сигналов
NC4*B обрабатывает параметры протокола токовых петель 4–20 мА HART в контурах полевых приборов, напрямую взаимодействуя с объединительными платами распределённой системы управления. Гальваническая развязка между каналами предотвращает образование контуров заземления и подавляет высокочастотные переходные шумовые помехи в сигнальных каналах. Для обработки температурных сигналов плата оснащена логикой компенсации холодного спая (CJC) для подключённых термопар, что снижает влияние изменений температуры окружающей среды. Встроенный ЦП управляет циклами таймера сторожевого контроля и автономно ведёт журнал аппаратной диагностики, запуская выполнение логики безопасного состояния при обнаружении отклонений в цикле сканирования.
Часто задаваемые вопросы
В: Как встроенный таймер сторожевого контроля NC4*B поддерживает стабильность узла при сбоях выполнения логики?
О: Таймер сторожевого контроля отслеживает время выполнения циклов сканирования ЦП. Если обработка логики превышает запрограммированные пороги из-за аппаратного отказа или зависания программного обеспечения, таймер регистрирует диагностическую неисправность и переводит соответствующие каналы ввода-вывода в заранее настроенные безопасные состояния.
В: Какие требования необходимо проверить перед горячей заменой модуля NC4*B в активной стойке?
О: Для горячей замены необходимо убедиться, что резервная плата управления узлом полностью подключена к системе, синхронизирована и активно обрабатывает коммуникационный трафик, прежде чем извлекать целевую плату из слота шасси.
В: Какие физические интерфейсы связи расположены непосредственно на плате NC4*B?
О: Модуль оснащён высокоскоростным фирменным интерфейсом объединительной платы для локального обмена данными между слотами, а также выделенными портами Ethernet для вспомогательной сети и инженерного доступа.
Рекомендации по монтажу на объекте
- Установка в слот: Совместите направляющие края платы с предназначенным для неё слотом в шкафу управления. Задвиньте модуль NC4*B внутрь до полной посадки штыревой сборки объединительной платы, затем задействуйте механический фиксатор.
- Заземление и экранирование: Подключите экраны всех кабелей системной шины и Ethernet к шине функционального заземления (FE) главного шкафа в одной точке ввода, чтобы предотвратить проникновение электромагнитных помех.
- Проверка питания: Перед подачей питания на модуль убедитесь, что выходное напряжение основного источника питания 24 VDC находится в пределах номинального допуска.
- Проверка резервирования: После замены оборудования с помощью комплекта инженерного программного обеспечения проверьте состояние соединения с узлом и синхронизацию двухшинного тракта, прежде чем возвращать контур в режим активного управления.
