Детали продукта

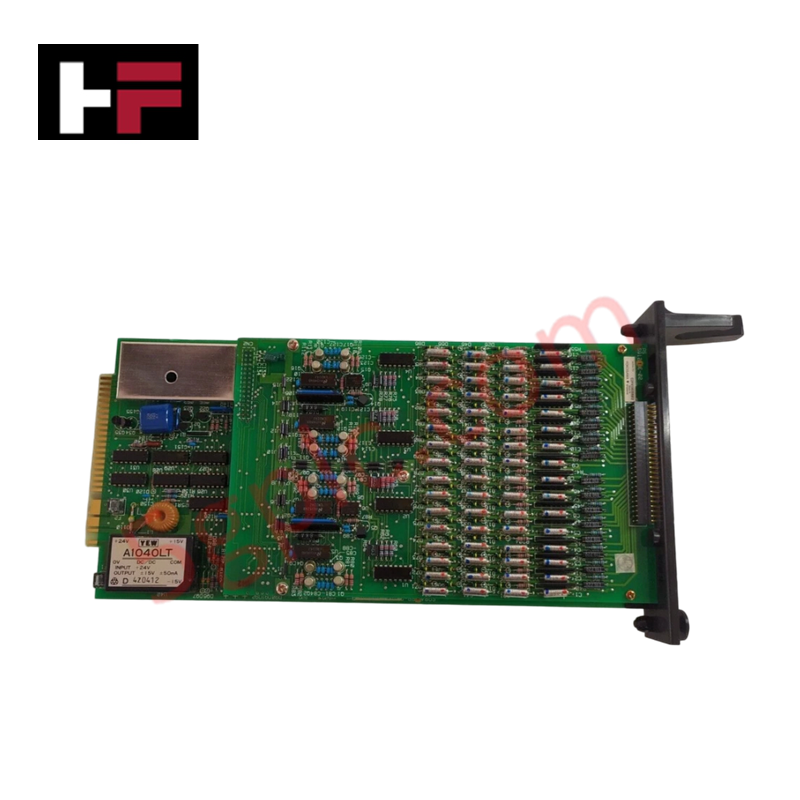

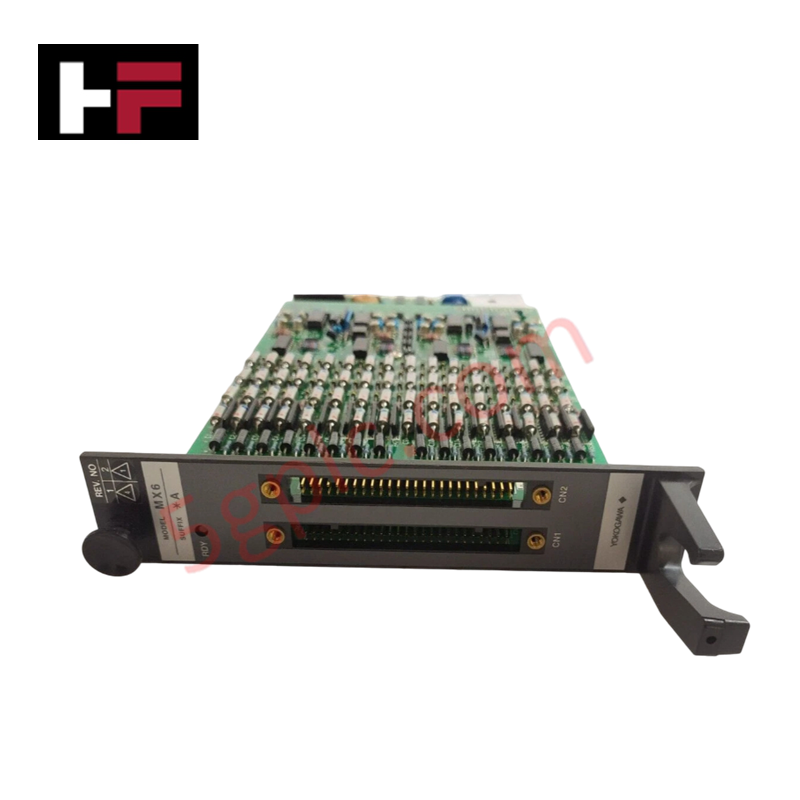

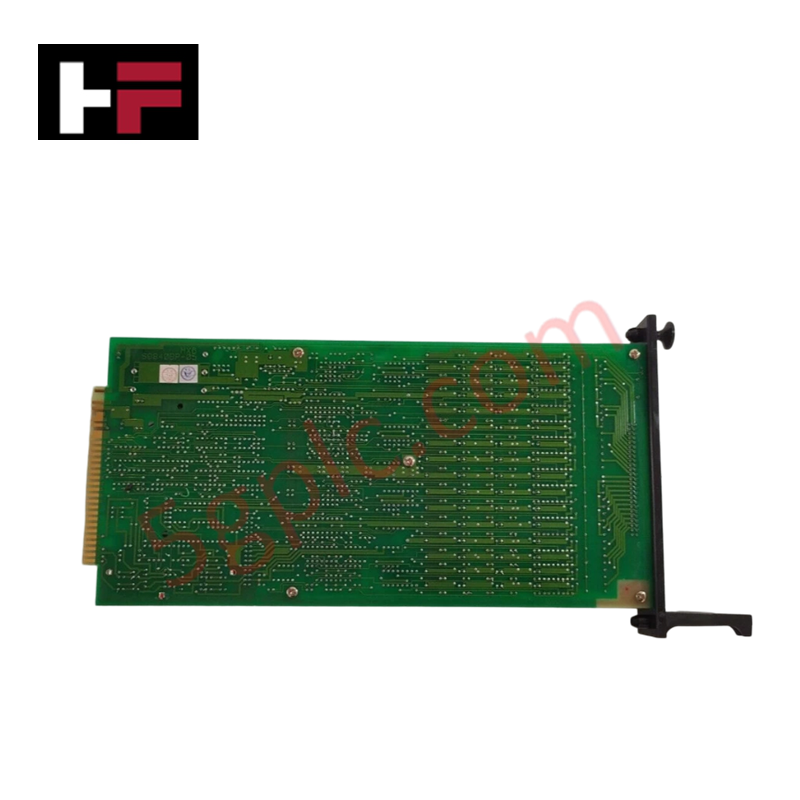

Разработанный для обработки аналоговых сигналов и маршрутизации данных на платформах распределённых систем управления (DCS) Yokogawa, Yokogawa MX6*A (интерфейсный модуль MX6) обеспечивает непосредственное физическое и электрическое выполнение функций. Аппаратный модуль обрабатывает полевые входные сигналы напряжения, тока, термопар и термопреобразователей сопротивления (RTD), передавая оцифрованные значения технологических параметров по фирменным системным шинам или через HART-соединение.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| MX6 | Базовое обозначение модели серии интерфейсных модулей |
| *A | Код исполнения, редакция A, определяющий физическую сборку схемы, расположение клемм и аппаратную ревизию |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | MX6*A |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0.60 кг |
| Габариты | 170 мм x 70 мм x 120 мм |
| Рабочая температура | от 0 до 55 °C |
| Потребляемая мощность | 24 В постоянного тока, номинальное значение / питание от объединительной платы |
| Типы аналоговых входов | Напряжение, ток, термопара, RTD |
| Точность | 0.1 % от показания для аналоговых входов/выходов |
| Протокол связи | Фирменный протокол Yokogawa / протокол токовой петли 4–20 мА HART |
Интеграция протокола HART 4–20 мА и компенсация холодного спая
Интерфейсный модуль MX6*A объединяет обработку многопараметрических полевых сигналов для приложений DCS. При работе с датчиками температуры, например термопарами, встроенные схемы компенсации холодного спая (CJC) компенсируют колебания температуры опорного спая, поддерживая точность измерений на уровне 0.1 % от показания. Для приборов токовой петли 4–20 мА модуль прозрачно передаёт цифровые сигналы связи HART по аналоговой линии, обеспечивая одновременное получение значений технологических параметров и диагностику полевых устройств без ослабления сигнала или помех в петле.
Часто задаваемые вопросы
В: Как MX6*A выполняет компенсацию холодного спая при обработке сигналов термопары?
О: Встроенные термисторы CJC непосредственно измеряют температуру локальных клемм на интерфейсном блоке и в реальном времени применяют корректирующие смещения напряжения, устраняя ошибки дрейфа температуры окружающей среды на входах термопар.
В: Какую погрешность поддерживает MX6*A для различных типов аналоговых входов?
О: В стандартных рабочих условиях модуль поддерживает точность 0.1 % от показания для входных каналов напряжения, тока, термопар и RTD.
В: Может ли связь HART сосуществовать с аналоговыми измерениями 4–20 мА на MX6*A?
О: Да. Цифровые сигналы частотной манипуляции (FSK) HART накладываются на аналоговую токовую петлю 4–20 мА, не прерывая основной канал аналоговых измерений.
Рекомендации по монтажу на объекте
- Механический монтаж: Установите модуль вертикально в предназначенный для него слот шасси стойки. Перед приложением усилия для посадки убедитесь, что направляющие штифты совмещены с разъёмами объединительной платы, затем затяните крепёжные винты с моментом 0.5 Н·м.
- Подключение проводов и размещение датчика CJC: Подключите провода термопары непосредственно к предназначенному для неё входному клеммному блоку. Следите, чтобы провода датчика компенсации холодного спая оставались неподвижными во избежание ошибок смещения.
- Заземление экранов: Подключите экраны кабелей к шине заземления шкафа (FE) в одной точке заземления, чтобы уменьшить электромагнитные наводки в цепях аналоговых сигналов.
- Тепловое разделение: Обеспечьте минимальный вертикальный зазор 50 мм вокруг корпуса модуля (170 мм x 70 мм x 120 мм) для естественного конвекционного охлаждения и поддержания температуры внутри шкафа ниже 55 °C.
