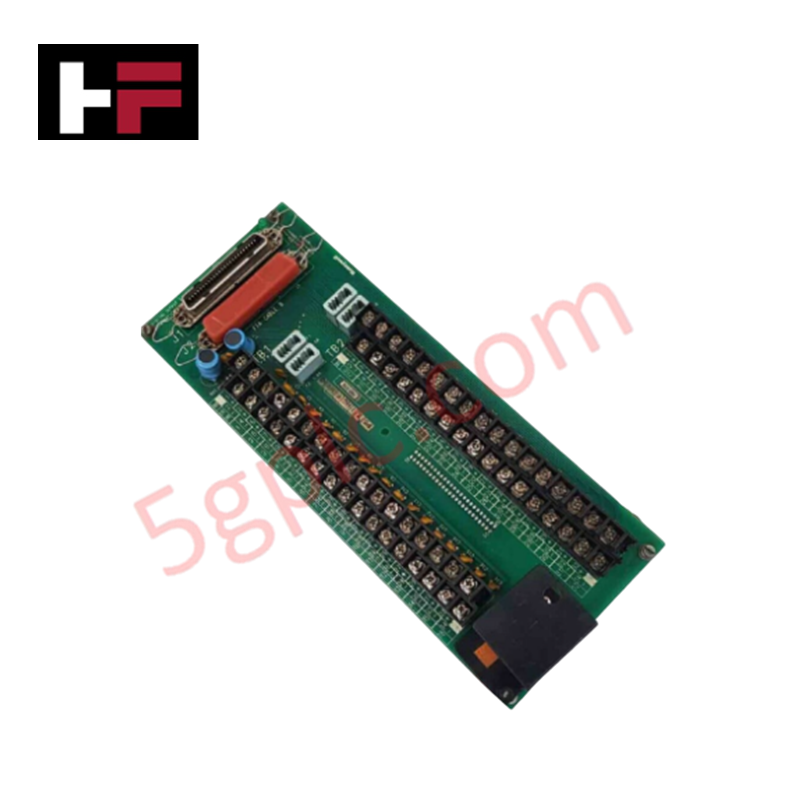

MU-TDOY23 51204166-12 | Релейный модуль цифрового вывода Honeywell TDC 3000

Обзор продукта

Honeywell MU-TDOY23 (номер детали: 51204166-12) представляет собой высокопроизводительный коммутационный интерфейс для аппаратных экосистем TDC 3000 и Experion. Этот модуль выполняет дискретные команды управления посредством 16 независимых электромеханических реле, позволяя системе эффективно управлять высоковольтными нагрузками переменного и постоянного тока. Мы поставляем это устройство как 100% новое и оригинальное, обеспечивая оптимальную целостность контактов и длительный механический ресурс для критически важных контуров управления.

Технические характеристики

MU-TDOY23 без проблем интегрируется в стандартные ряды ввода-вывода. В следующей таблице приведены электрические и эксплуатационные ограничения:

Преимущества конструкции

MU-TDOY23 решает конкретные задачи на уровне полевого оборудования благодаря продуманной конструкции:

• Работа с высоковольтными нагрузками: В отличие от твердотельных выходов, эти электромеханические реле напрямую коммутируют нагрузки до 240 В переменного тока или 125 В постоянного тока. Это устраняет необходимость в промежуточных промежуточных реле, экономит место в шкафу и сокращает количество потенциальных точек отказа.

• Надёжная гальваническая развязка: Механическая конструкция контактов реле обеспечивает физическую воздушную изоляцию между чувствительной управляющей логикой и силовой частью полевого оборудования. Такая архитектура предотвращает проникновение высоковольтных переходных процессов обратно к процессору.

• Надёжное подключение полевой проводки: Клеммы компрессионного типа обеспечивают герметичное газонепроницаемое соединение, устойчивое к ослаблению при температурных циклах и промышленной вибрации. Такая конструкция ускоряет монтаж проводки и одновременно поддерживает низкое контактное сопротивление.

• Надёжная диагностическая связь: Встроенный интерфейс RS485 поддерживает постоянную связь с контроллером, передавая обновления состояния в реальном времени и обеспечивая соответствие состояний выходов запрограммированной логике.

Часто задаваемые вопросы

• Имеет ли этот модуль защитное конформное покрытие?

  MU-TDOY23 51204166-12 — это модуль без конформного покрытия. Он оптимально работает в стандартных промышленных условиях с контролируемым климатом. Если вашему применению требуется защита от агрессивных газов, обратитесь в нашу инженерную службу за эквивалентом с суффиксом «C».

• Можно ли подключать нагрузки переменного и постоянного тока к разным каналам одного модуля?

  Да. Поскольку 16 реле работают независимо, к каналам можно подключать нагрузки с разными типами напряжения при условии соблюдения надлежащего внешнего разделения цепей и номинальных ограничений: 240 В переменного тока или 125 В постоянного тока.

• Каково основное требование к техническому обслуживанию MU-TDOY23?

  Поскольку в этом модуле используются электромеханические реле, рекомендуется контролировать частоту коммутаций. Несмотря на высокую прочность, механические контакты имеют ограниченный ресурс циклов; в приложениях с высокочастотной импульсной коммутацией следует использовать твердотельные модули.

• Является ли этот модуль прямой заменой более старых устройств серии 51204166?

  51204166-12 — это стандартная модификация серии MU-TDOY23. Он устанавливается в существующие слоты ввода-вывода и использует стандартные клеммные колодки компрессионного типа, обеспечивая замену неисправных или изношенных устройств по принципу «подключи и работай».
