Детали продукта

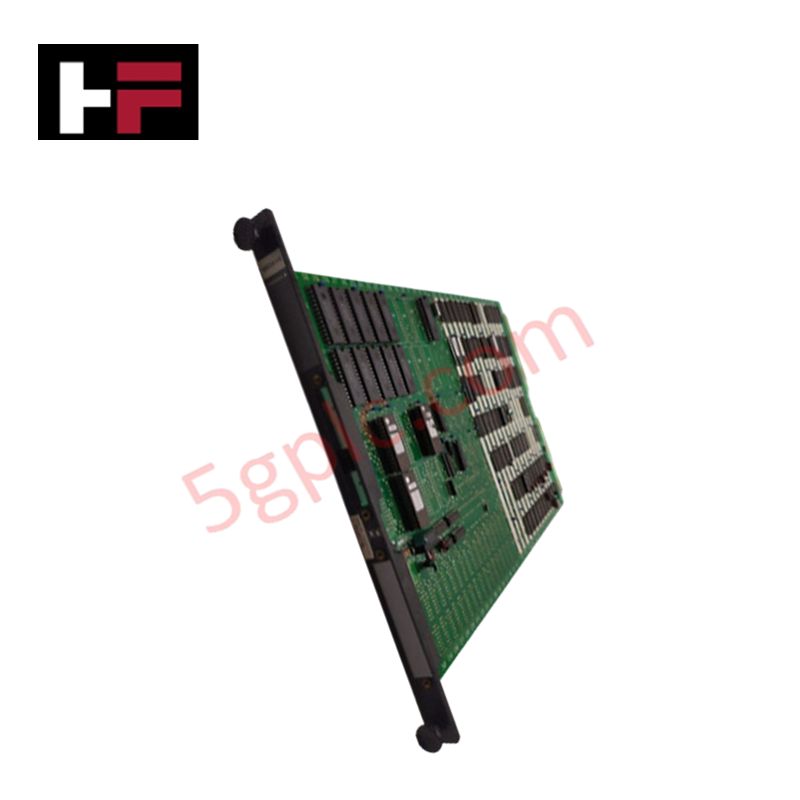

Модуль Yokogawa MS05*B (модуль питания MS05), предназначенный для преобразования питания и логического питания объединительной платы в сетях CENTUM VP и CS 3000, обеспечивает непосредственное физическое и электрическое питание. Аппаратное устройство преобразует входное напряжение 24 VDC в стабилизированные шины 5 VDC для питания локальных узлов обработки в субстойках Field Control Unit (FCU).
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | MS05*B |
| Бренд | Yokogawa |
| Страна производства | Япония |
| Масса | 0.35 кг |
| Размеры | 120 мм x 25 мм x 130 мм |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | 30 Вт |
| Входное напряжение | 24 VDC номинальное (диапазон от 20 до 30 VDC) |
| Выходное напряжение | 5 VDC |
| Выходной ток | до 5 A |
| Гальваническая развязка | 1500 VAC (между входом и выходом, 1 мин) |
| Функции защиты | защита от перегрузки по току, перенапряжения и короткого замыкания |
| Совместимость с системами | CENTUM VP, CS 3000 |
Стабилизация питания и развязка каналов
Модуль питания принимает номинальное входное напряжение 24 VDC и использует внутренние импульсные стабилизаторы для формирования стабилизированной шины 5 VDC, способной обеспечивать ток до 5 A. Для поддержания стабильности опорного потенциала системы и защиты внутренней логики FCU от переходных процессов во внешней цепи в устройстве предусмотрена гальваническая развязка с номинальным напряжением 1500 VAC между входными и выходными цепями. Встроенные схемы обеспечивают автоматическую защиту от перегрузки по току, перенапряжения и короткого замыкания, а также совместимость с протоколом HART для токовых петель 4-20 мА в подключенных каналах. Диагностические данные в режиме реального времени отображаются на светодиодных индикаторах передней панели RUN, FAIL и состояния входа.
Часто задаваемые вопросы
В: Как MS05*B распределяет нагрузку при использовании в конфигурациях с двойным резервированием?
О: Когда два модуля устанавливаются в резервные слоты объединительной платы FCU, внутренняя схема диодного объединения балансирует потребляемый ток между обоими устройствами; если в одном модуле происходит внутренний отказ, параллельный модуль принимает на себя полную нагрузку 5 A без падения напряжения на логической шине 5 VDC.
В: Что означает свечение светодиода FAIL на передней панели, если входное напряжение остается в диапазоне от 20 до 30 VDC?
О: Светящийся индикатор FAIL при номинальном входном напряжении означает, что вторичная внутренняя диагностика обнаружила выход напряжения за допустимые пределы на шине 5 VDC либо перегрев.
Рекомендации по монтажу на объекте
- Выравнивание в субстойке: Совместите направляющие карты модуля с соответствующими направляющими слотами внутри шасси FCU. Задвиньте устройство внутрь до полной посадки разъемов объединительной платы, затем затяните крепежные винты, чтобы зафиксировать сборку и защитить ее от вибрации.
- Подключение входного питания: Проложите входные линии питания 24 VDC через отдельные кабельные каналы, физически отделив их от высоковольтных линий переменного тока. Убедитесь, что винты клеммных соединений затянуты с требуемым стандартным инженерным моментом.
- Заземление: Подключите основной провод защитного заземления шасси непосредственно к заземляющей шине шкафа, используя медные проводники большого сечения для минимизации синфазных помех.
- Тепловой режим: Обеспечьте свободные проходы для естественной конвекции воздуха над и под стойкой FCU, поддерживая температуру окружающей среды внутри шкафа в диапазоне от 0 до 60 °C при полной нагрузке.
