Детали продукта

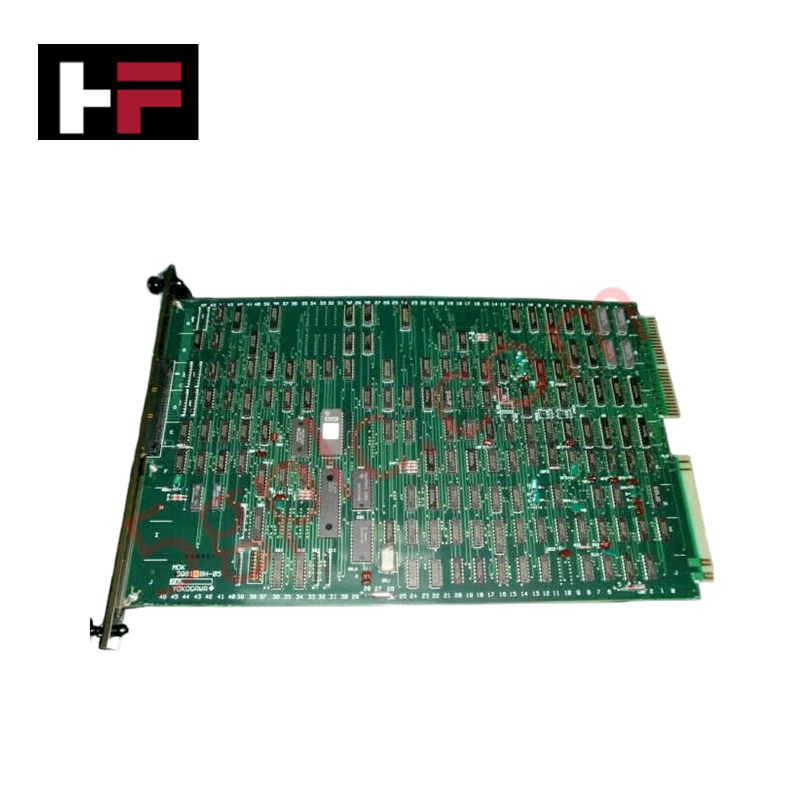

Yokogawa MDK1*B, также обозначаемая как коммуникационная печатная плата MDK1, представляет собой специализированный аппаратный компонент для обработки данных и маршрутизации сигналов интерфейса в сетях систем управления Yokogawa CENTUM.
Расшифровка суффикса и матрица моделей
| Элемент кода | Спецификация / описание |
|---|---|
| MDK1 | Базовое обозначение модели серии коммуникационных плат для промышленного управления |
| *B | Код исполнения, ревизия B, определяющая физическую компоновку схемы, посадочные места компонентов и конструкцию интерфейса клемм |
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | MDK1*B |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | 0,4 кг |
| Размеры | 13,00 см x 12,50 см x 8,00 см |
| Рабочая температура | от 0 deg C до 55 deg C |
| Температура хранения | от -20 deg C до 70 deg C |
| Относительная влажность | от 5% до 95% RH (без конденсации) |
| Источник питания | 24 VDC |
| Потребляемая мощность | 5 W |
| Основная функция | Выполнение обмена данными и обработки данных |
Межканальная изоляция и интеграция сигналов DCS
Коммуникационная плата MDK1*B обрабатывает высокоскоростной обмен данными по внутренней объединительной шине DCS. Встроенная гальваническая изоляция между каналами развязывает отдельные сигнальные цепи, подавляя токи контуров заземления и фильтруя синфазные электрические помехи в полевых цепях. Плата направляет данные протокола токовых петель 4-20 mA HART и дискретные цифровые состояния в системные регистры, обеспечивая целостность сигналов между распределёнными узлами I/O и центральными процессорными блоками.
Часто задаваемые вопросы
В: Поддерживает ли плата MDK1*B горячую замену во время работы системы?
О: Установку или извлечение модуля необходимо выполнять при обесточенном соответствующем сегменте монтажной стойки, за исключением случаев установки в специально предназначенный резервированный коммуникационный слот, чтобы предотвратить переходные нарушения работы объединительной шины.
В: Как внутренняя изоляция защищает логику обработки сигналов на плате MDK1*B?
О: Встроенные барьеры межканальной изоляции развязывают полевые проводные петли от внутренних микрологических цепей, предотвращая повреждение соседних каналов из-за разности потенциалов заземления.
В: Какие параметры питания необходимы для работы платы MDK1*B?
О: Плата работает от стабилизированной линии питания 24 VDC и потребляет максимум 5 W в непрерывном режиме при полной нагрузке обработки данных.
Рекомендации по установке на объекте
- Монтаж платы: Совместите края печатной платы с направляющими назначенного слота монтажной стойки. Задвиньте плату MDK1*B внутрь до полной посадки заднего разъёма объединительной шины в гнездо шасси.
- Проверка источника питания: Перед включением монтажной стойки убедитесь, что входное напряжение стабилизировано на уровне 24 VDC.
- Экранирование кабелей: Подключите дренажные провода экранов всех коммуникационных кабелей непосредственно к шине функционального заземления (FE) шкафа в одной точке, чтобы предотвратить образование контуров помех.
- Тепловой зазор: Обеспечьте свободное вентиляционное пространство над и под монтажной корзиной для естественной конвекции воздуха, поддерживая рабочую температуру окружающей среды в диапазоне от 0 deg C до 55 deg C.
