Детали продукта

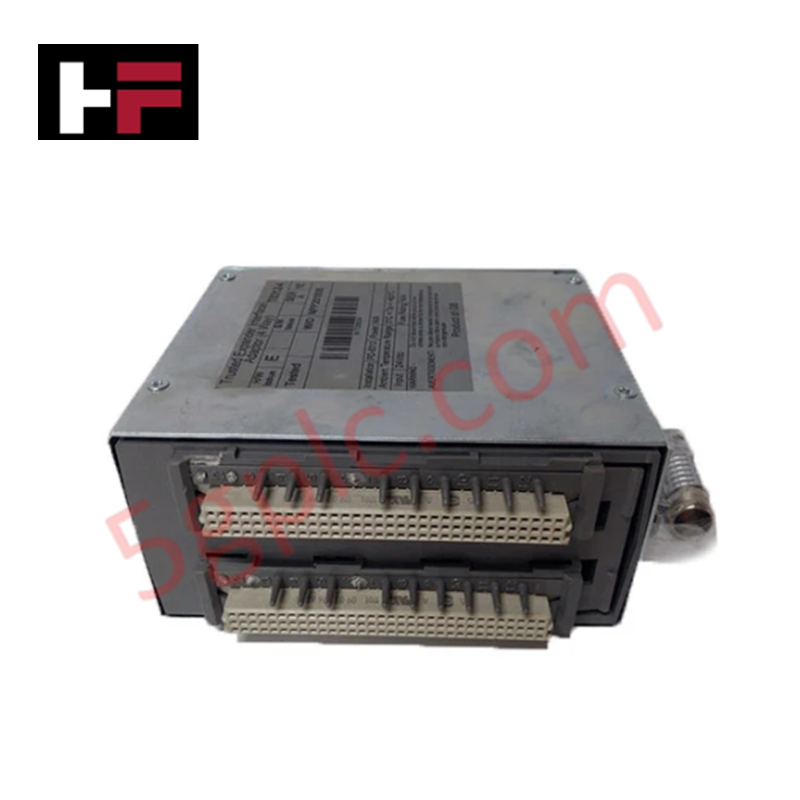

Настроенный для расширения ввода-вывода высокой плотности в сетях управления с доверенной тройной модульной избыточностью (TMR), ICS Triplex T8312 (Адаптер интерфейса расширителя T8312) обеспечивает прямое физическое и электрическое выполнение. Модуль служит мостом между шасси контроллера и удалёнными шасси расширителя, управляя детерминированной связью данных, необходимой для масштабирования модульной системы.
Расшифровка суффиксов и матрица моделей
| Модель | Описание |
|---|---|
| T8312/4 | Адаптер интерфейса расширителя, поддерживает до 4 шасси |
| T8312/7 | Адаптер интерфейса расширителя, поддерживает до 7 шасси |
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | T8312 |
| Бренд | ICS Triplex |
| Вес | 0,65 кг |
| Рабочая температура | Стандартная промышленная |
| Подключение | Поддержка нескольких шасси (4 или 7 единиц) |
Архитектура тройной модульной избыточности SIS (TMR)
T8312 интегрируется в архитектуру тройной модульной избыточности (TMR) 2oo3 для обеспечения безотказного выполнения состояний в расширенных сегментах ввода-вывода. Модуль поддерживает синхронизированные каналы связи, позволяя контроллеру выполнять голосование по данным, полученным от удалённых шасси. Гальваническая развязка реализована на уровне интерфейса шины для предотвращения распространения шумов шины, обеспечивая, что физическая связь между контроллером и стойками расширителя остаётся детерминированной и защищённой от электромагнитных помех общего режима.
Часто задаваемые вопросы
В: Как настроить DIP-переключатели для расширения на несколько шасси?
О: Идентификатор шасси контроллера устанавливается на #1. Идентификаторы шасси расширителей задаются с помощью DIP-переключателей от 2 до 8. Для расширения более чем на семь шасси дополнительные адаптеры должны быть настроены с идентификаторами от 9 до 15, которые затем соответствующим образом отображаются в программном обеспечении системы.
В: Поддерживает ли модуль T8312 горячую замену во время работы системы?
О: T8312 поддерживает горячую замену в шине Trusted TMR. Перед снятием или установкой модуля убедитесь, что программное обеспечение системы переведено в режим обслуживания соответствующего узла расширителя, чтобы избежать срабатывания диагностических журналов ошибок или непреднамеренных реакций системы.
Руководство по установке на объекте
- Убедитесь, что питание шасси стабильно, прежде чем устанавливать T8312 в разъём шины.
- Настройте DIP-переключатели на правильный идентификатор шасси до установки модуля для обеспечения корректного адреса на шине.
- Закрепите модуль с помощью винтов на передней панели для надёжного заземления шасси.
- Проверьте целостность кабелей соединения между шасси контроллера и стойками расширителя, чтобы избежать сбоев в связи.
- Выполните аудит конфигурации через инженерную рабочую станцию, чтобы подтвердить соответствие реестра программного обеспечения физическим настройкам DIP-переключателей для назначенных идентификаторов шасси.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
