Детали продукта
Описание продукта

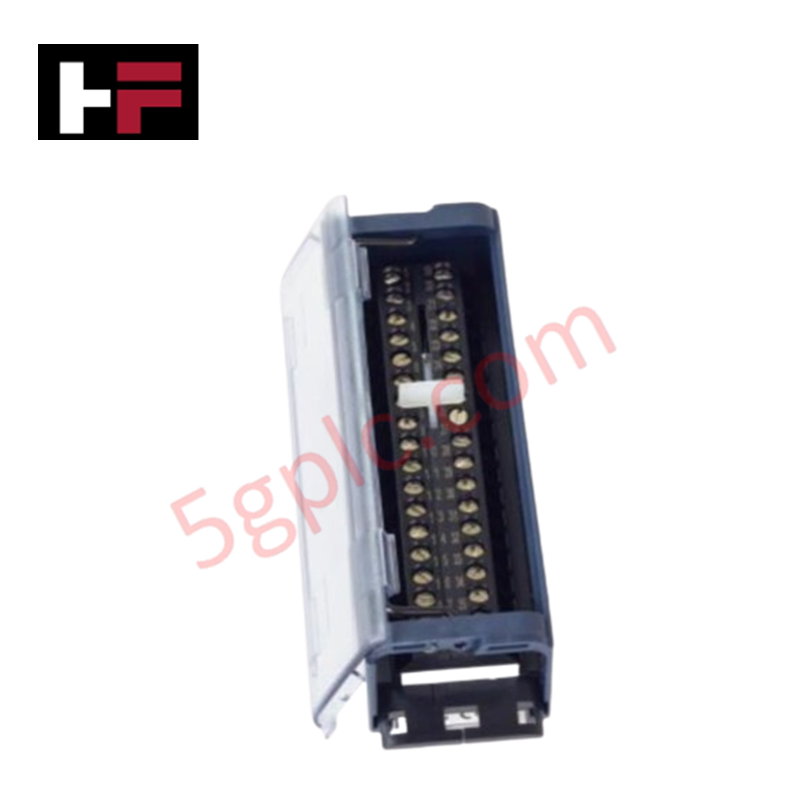

Клеммная колодка IC694TBB032 из серии GE Fanuc PACSystems RX3i — это высокоплотный разъем коробочного типа, предназначенный для использования с модулями RX3i и совместимыми модулями ПЛК серии 90-30. Этот аксессуар обеспечивает надежное подключение для модулей с высокой плотностью ввода/вывода, гарантируя прочные соединения и упрощенную установку. С 36 контактами и прочной конструкцией он подходит для требовательных условий автоматизации.
Технические характеристики
-
Производитель: GE Fanuc
-
Линейка продуктов: PACSystems RX3i
-
Номер детали: IC694TBB032
-
Тип продукта: Клеммная колодка высокой плотности
-
Стиль клеммной колодки: Коробочного типа, 36 контактов
-
Совместимые модули: Модули RX3i высокой плотности и эквиваленты ПЛК серии 90-30
-
Тип аксессуара: Клеммная колодка высокой плотности на 32 точки (коробочного типа)
-
Совместимость с модулями ввода: Изолированные модули ввода 120 В переменного тока на 16 точек
-
Вес: 3 кг (вес при транспортировке)
-
Статус жизненного цикла: Активен
Сценарии применения
-
Используется с модулями ввода/вывода высокой плотности RX3i для надежного подключения
-
Подходит для систем ПЛК серии 90-30, требующих клеммных колодок коробочного типа
-
Идеально для промышленных автоматизированных систем, нуждающихся в компактных и надежных соединениях
Часто задаваемые вопросы
В: Какой тип клеммной колодки это? О: Клеммная колодка коробочного типа с 36 контактами.
В: С какими модулями она совместима? О: С модулями RX3i высокой плотности и эквивалентами ПЛК серии 90-30.
В: Каков вес при транспортировке? О: Около 3 кг.
В: Подходит ли эта клеммная колодка для изолированных модулей ввода? О: Да, поддерживает изолированные модули ввода 120 В переменного тока на 16 точек.
Дополнительная информация
- 100% Оригинальные Запчасти: Все продукты являются оригинальными и подлинными, обеспечивая надежную промышленную производительность.
- Гарантия Возврата в Течение 30 Дней: Верните любой товар со склада в течение 30 дней в оригинальной, нераспечатанной упаковке для полного возврата средств (за исключением стоимости доставки и сборов).
- 12-Месячная Гарантия: Покрывает дефекты материалов или изготовления; не распространяется на неправильное использование, нормальный износ или несанкционированные модификации.
- Доставка по Всему Миру: Мы отправляем через USPS, UPS, FedEx и DHL. Сроки доставки зависят от страны и могут подлежать таможенным или импортным сборам.
- Поддержка и Контакты: Техническая и гарантийная помощь доступна в любое время. Свяжитесь с нами здесь: Контакты.
- Руководство по Покупке: Внимательно проверьте характеристики продукта и совместимость перед заказом, чтобы обеспечить правильное применение.
Техническое руководство и руководство по покупке
Освоение маркировки проводов в промышленной автоматизации: сила кабельных наконечников и перекрёстной маркировки
Правильная маркировка проводов - основа надежного монтажа и длительного обслуживания систем управления. В сложных условиях промышленной автоматизации техники оконцовывают тысячи жил внутри шкафов управления, кроссовых стоек и полевых распределительных коробок. Наконечники служат индивидуальными трубчатыми маркерами-муфтами, которые надевают на жилы перед окончательным оконцеванием. Если раньше техники полагались на предварительно напечатанные отдельные буквенные кольца, то теперь производители шкафов управления используют автоматические принтеры для маркировки наконечников. Эти принтеры с термотрансферной печатью создают долговечные термоусадочные маркеры в виде отдельных муфт, точно соответствующие утвержденным схемам электропроводки, что значительно ускоряет сборку шкафов.
Понимание назначения шкафов для подключения сигналов в системах промышленной автоматизации и управления
Шкафы кроссировки служат важным узлом связи между полевыми приборами и централизованными блоками обработки данных. В крупных системах управления на базе DCS и PLC сотни многопарных полевых кабелей идут от местных соединительных коробок к центральному помещению с контрольно-измерительным оборудованием. В шкафу кроссировки размещаются полевые клеммные блоки, устройства защиты от импульсных перенапряжений, барьеры искробезопасности и промежуточные реле. Отделяя полевые кабельные соединения от чувствительного оборудования процессоров, инженеры защищают дорогостоящие объединительные платы контроллеров от высоковольтных переходных процессов. Благодаря этому модульному разделению техническое обслуживание значительно упрощается, а расширение системы становится проще.
Ключевые рекомендации по прокладке проводки и установке ПЛК в промышленной автоматизации
Успешное внедрение системы управления начинается с тщательного изучения технической документации производителя. Контроллеры крупных брендов, таких как Allen-Bradley, Siemens и Schneider Electric, имеют уникальную компоновку клемм. Перед подключением кабелей питания инженеры должны проверить требования к напряжению, чтобы предотвратить катастрофическое повреждение оборудования. При стандартном подключении к электросети необходимо строго соблюдать региональные электротехнические нормы и правильно маркировать провода по цвету. Кроме того, сборщики шкафов управления должны всегда обеспечивать надежное низкоомное заземление медным проводником сечением не менее 16 AWG, напрямую подключенным к главной заземляющей шине предприятия.
